Крупногабаритные подшипники горного оборудования: монтаж на коническую посадку
При монтаже крупного подшипника с коническим отверстием осевое перемещение превращается в расширение внутреннего кольца. Это обеспечивает натяг, но одновременно меняет внутренний зазор. Поэтому достаточная затяжка не определяется ощущением механика или длиной рычага. Важны исходное состояние изделия, геометрия конуса и выбранная методика контроля. На горном оборудовании добавляются большая масса деталей, ограниченный доступ и необходимость заранее подготовить подъём и демонтаж. Ниже разобраны различия прямой посадки и втулок, сведения для заказа крепёжного комплекта и измерения, которые следует предусмотреть до остановки агрегата. Конкретные значения назначают для выбранного подшипника и схемы монтажа.
Как различить коническое отверстие крупного подшипника и цилиндрическую посадку со втулкой?
Коническое отверстие — свойство внутреннего кольца подшипника. Оно может сопрягаться непосредственно с конической шейкой или с наружным конусом втулки, установленной на цилиндрический вал. Следовательно, цилиндрический вал со втулкой не означает цилиндрическое отверстие самого подшипника. Эта путаница особенно опасна при переписывании короткого складского обозначения.
Проверяют суффикс отверстия, чертёж вала и отдельную позицию втулки. Крупные серии могут иметь различную конусность, поэтому нельзя переносить втулку от похожего размера. Закрепительная и стяжная втулки отличаются организацией осевого перемещения и фиксации. Для заказа нужен комплект сопряжений: подшипник, втулка, гайка, стопорение и осевые упоры. Полезно приложить разрез, показывающий, какая деталь перемещается при монтаже и чем обеспечивается последующий демонтаж.
Почему уменьшение радиального зазора при монтаже крупного подшипника требует измерения?

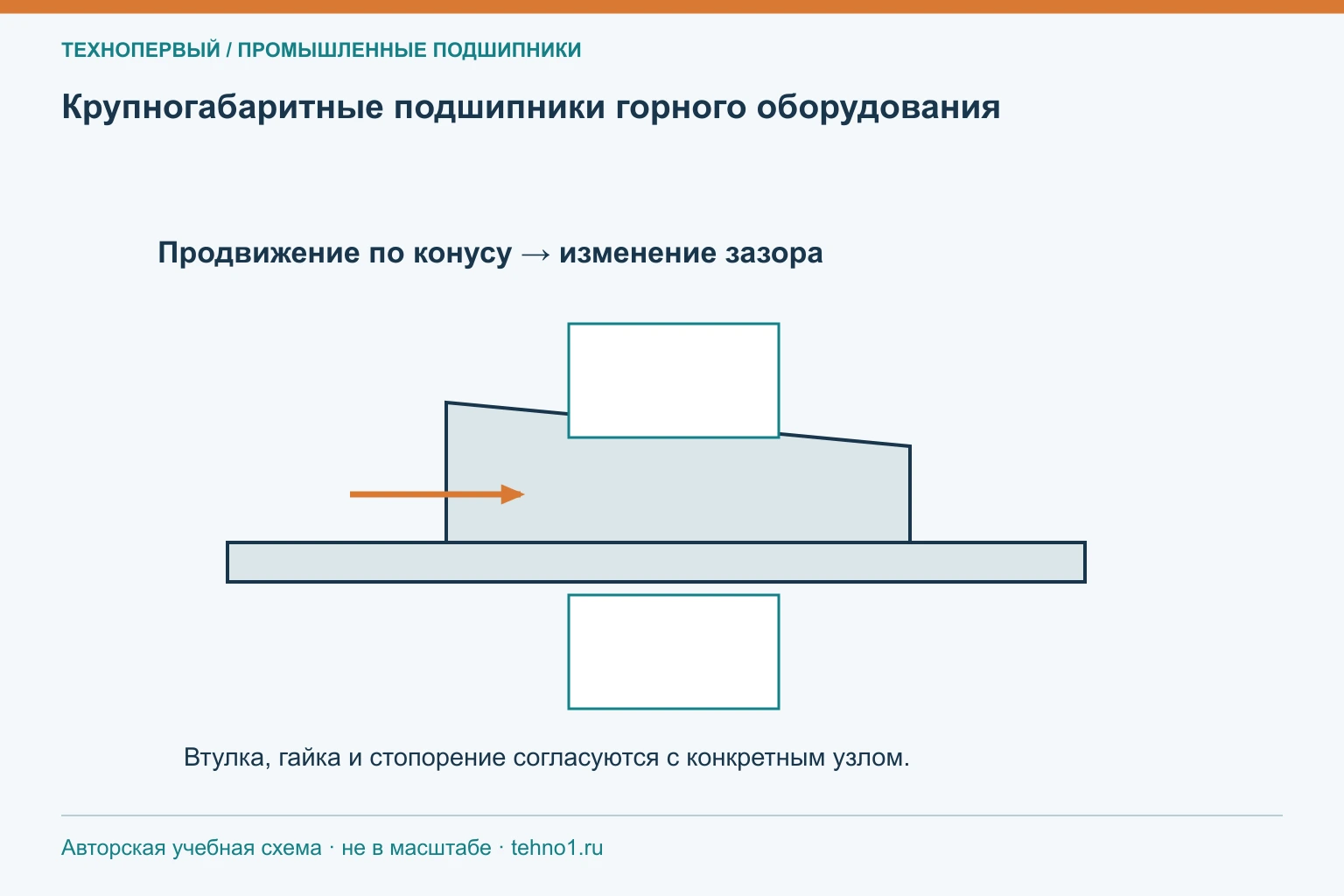

При продвижении по конусу внутреннее кольцо растягивается, дорожка приближается к роликам, и радиальный зазор уменьшается. Недостаточная посадка может оставить кольцо склонным к перемещению на сопряжении; чрезмерная — создать слишком малый рабочий зазор и дополнительный нагрев. Ни одна из этих ситуаций не определяется только моментом затяжки гайки.
Для выбранного типа подшипника применяют рекомендованный метод контроля: уменьшение зазора, осевое продвижение либо специализированную процедуру с инструментом. Исходное значение измеряют до посадки, а результат проверяют после неё. У крупного изделия собственный вес колец и роликов влияет на измерение, поэтому важны положение подшипника и последовательность операций. Запись исходного и конечного состояния даёт ремонтной службе проверяемое основание для приёмки монтажа.
Какие данные нужны для выбора закрепительной или стяжной втулки крупного подшипника?
Для втулки сообщают полное обозначение подшипника, диаметр цилиндрической шейки, требуемую конусность, доступную длину и положение буртов. Важно знать, за счёт чего подшипник удерживается по оси и с какой стороны есть доступ для затяжки. Закрепительная втулка обычно имеет собственную схему затяжки гайкой; стяжная устанавливается с учётом упора подшипника и предусмотренного перемещения втулки.
Дополнительно сверяют резьбу, вылеты и наличие каналов для гидравлического монтажа или демонтажа. Внешне похожая втулка может не обеспечить нужный ход инструмента либо упереться в соседнюю деталь раньше завершения посадки. Поэтому в запрос включают не только каталожный номер, но и разрез узла. Для ранее ремонтировавшегося вала полезен актуальный протокол размеров сопряжения.
Как проверить совместимость гайки и стопорного устройства крупного подшипника?
Совместимость начинается с диаметра, шага и исполнения резьбы, но ими не заканчивается. Нужно проверить опорный торец гайки, допустимый способ затяжки, положение стопорной шайбы или другого фиксатора, наличие соответствующего паза на валу либо втулке. Стопорное устройство удерживает установленное положение и должно соответствовать конкретной гайке.
В ведомости гайку и стопорение указывают отдельными строками либо явно описывают состав комплекта. Это исключает ситуацию, когда подшипник доставлен, а повторное использование повреждённой шайбы становится единственным способом завершить ремонт. После демонтажа осматривают резьбу и контактные торцы: задиры и замятые витки способны исказить работу инструмента. Совпадающее торговое название «подшипниковая гайка» не подтверждает совместимость её геометрии с существующим узлом.
Какие сведения об инструменте и доступе к узлу нужны для планирования замены крупного подшипника?
Планирование включает массу детали, маршрут подачи, точки строповки, место для съёмника и рабочий ход гидравлического инструмента. Нужно заранее проверить, можно ли подвести измерительный инструмент к роликам и доступен ли участок вала для контроля осевого продвижения. Иногда ограничением становится не усилие, а отсутствие пространства между подшипником и соседним корпусом.
Для выбранного метода подтверждают совместимость гидрогайки, насоса, соединений и опорных деталей. Указывают, какие элементы снимаются перед извлечением подшипника и как защищают чистые поверхности от рудной пыли. Монтажная карта должна содержать контрольные операции и ответственного за запись результатов. Такой план связывает закупку запасной части с реальной возможностью её установки в выделенное ремонтное окно и помогает заранее обнаружить недостающую оснастку.
Что проверить на практике
| Схема | Что сопрягается | Что проверить перед заказом |
|---|---|---|
| Прямая посадка | Коническая шейка и отверстие кольца | Конусность, рабочая длина, осевой упор |
| Закрепительная втулка | Цилиндрический вал, втулка, кольцо | Диаметр вала, гайка, стопорение, ход |
| Стяжная втулка | Втулка между валом и кольцом | Упор подшипника, затяжка и демонтаж |

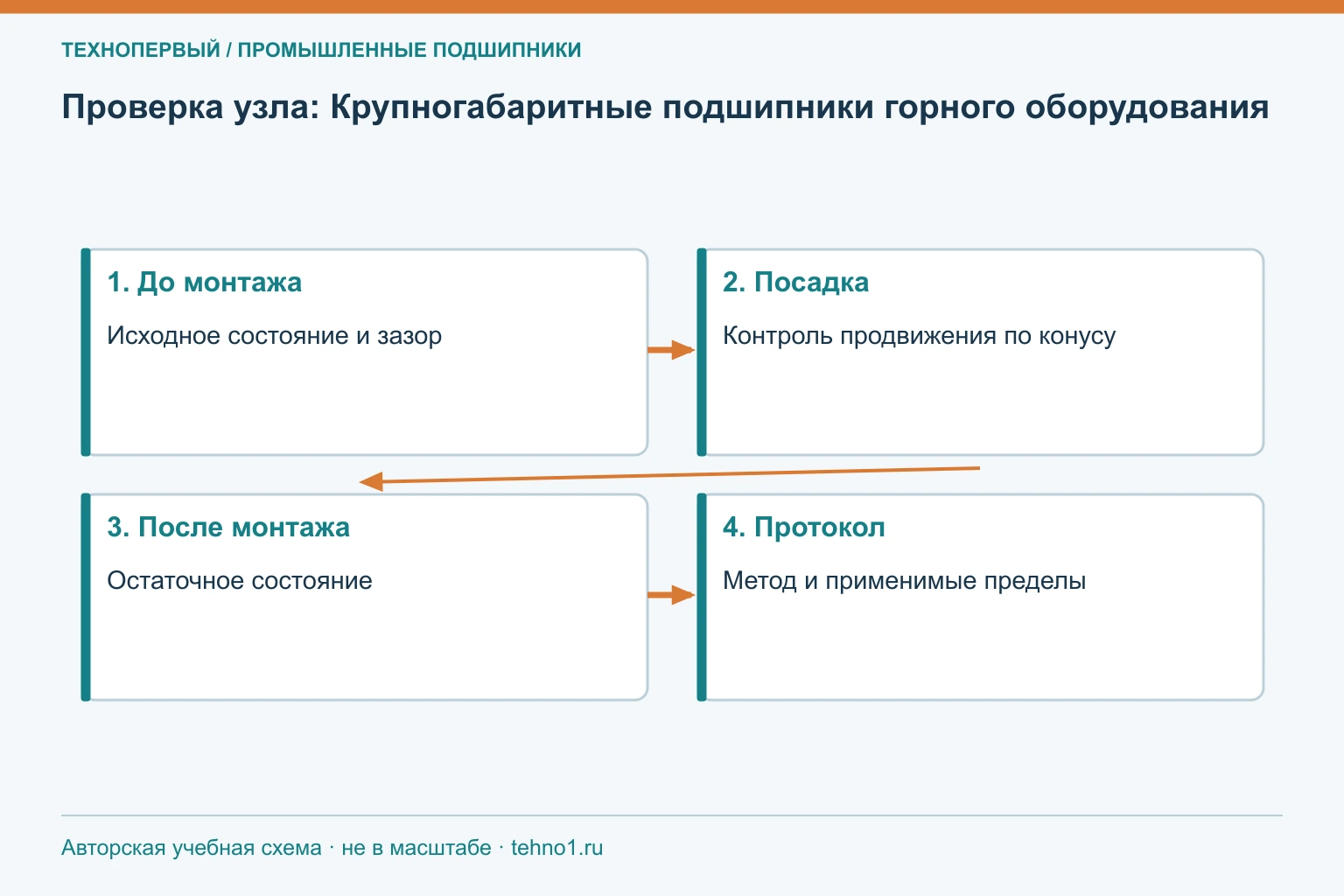

| Контроль монтажа | Изменение состояния подшипника | Исходный зазор, методика, конечное измерение |
Подготовка к подбору
Для крупного подшипника закупка и технология монтажа должны быть подготовлены одновременно. Подтвердите форму отверстия, конусность, втулку, гайку и стопорение, затем проверьте доступность инструмента и способ контроля посадки. В ТЕХНО1 передайте полное обозначение с брендом и разрез узла. Значения уменьшения зазора и осевого продвижения берут из документации конкретного изделия; универсальный числовой ориентир для всех размеров не заменяет правильной монтажной процедуры.
