Подшипники вала-шестерни мельницы: нагрузки от зубчатого венца

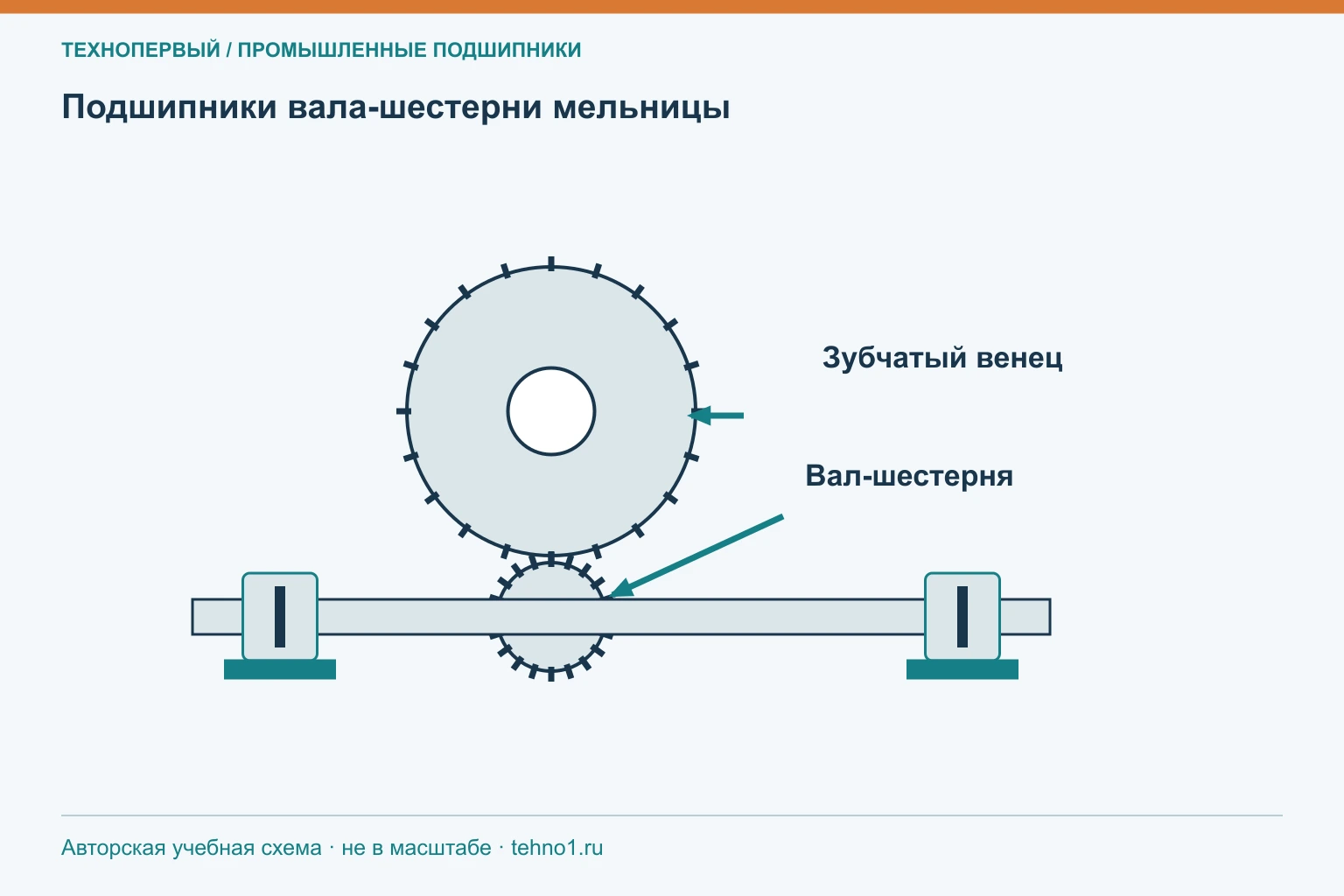

Вал-шестерня передаёт момент от привода к зубчатому венцу барабанной мельницы. Его подшипники удерживают положение шестерни относительно венца, поэтому состояние опор влияет и на зацепление. Увеличенный люфт, перекос корпуса или заблокированное тепловое перемещение способны изменить распределение нагрузки по зубу. При ремонте важно рассматривать вал, два корпуса, крепление и венец как связанную систему. Заказать подшипник по диаметру шейки недостаточно: нужно знать схему осевой фиксации, направление сил и состояние посадок. Эта статья помогает подготовить сведения для проверки замены опор промышленного мельничного привода и не смешивать их с основными опорами барабана.
Какие подшипники могут применяться в опорах вала-шестерни барабанной мельницы?
В таких опорах встречаются сферические роликовые подшипники, а в других проектных решениях — иные роликовые схемы с отдельно организованной осевой фиксацией. Сферическое исполнение способно компенсировать определённую несоосность колец, но допустимый перекос зависит от нагрузки, скорости, уплотнений и конкретного изделия. Оно не исправляет произвольную ошибку установки корпуса.
Выбор определяется силами зацепления и жёсткостью всего узла. Сначала выясняют число опор, межопорное расстояние, расположение шестерни и муфты. Затем проверяют нагрузку каждой опоры и возможность теплового перемещения. При модернизации нельзя заменять тип подшипника только ради большей табличной грузоподъёмности: новая конструкция может иначе воспринимать осевую силу и требовать других буртов, посадок, смазки или свободного пространства в корпусе.
Как зацепление с зубчатым венцом влияет на нагрузки подшипников привода мельницы?
Окружная сила в зацеплении передаёт крутящий момент, а радиальная стремится раздвинуть оси шестерни и венца. У косозубой передачи возникает также осевая составляющая. Эти силы распределяются между подшипниками в зависимости от положения шестерни относительно опор. При консольном расположении реакции могут существенно отличаться от простой половины общей нагрузки.
Для оценки передают момент или мощность со скоростью, геометрию зацепления, направление вращения и расстояния между характерными сечениями вала. Отдельно фиксируют пусковые режимы и реверсы. Полезный качественный пример: перенос точки приложения одной и той же силы ближе к одной опоре увеличивает её долю нагрузки. Поэтому совпадение мощности двух мельниц не означает одинаковых требований к подшипникам их приводов или одинакового ресурса.
Как определить фиксирующую и свободную опоры вала-шестерни мельницы?
Фиксирующая опора задаёт осевое положение вала относительно корпуса машины и воспринимает предусмотренные осевые силы. Свободная допускает расчётное удлинение вала при нагреве. Определяют их по буртам, крышкам, фиксирующим кольцам и зазорам на сборочном чертеже, а не по внешнему виду подшипников.
В свободной опоре перемещение может происходить внутри подшипника либо на предусмотренной посадочной поверхности. Эти решения имеют разные требования к сопряжениям. Если при ремонте зажать обе опоры крышками, нагревающийся вал способен создать нежелательную осевую нагрузку. Если убрать фиксацию с обеих сторон, нарушится положение шестерни. В заявку стоит включить рисунок осевых упоров и направление разрешённого движения, особенно при замене корпуса или переходе на другую конструкцию подшипника.
Что проверить в посадках и корпусах перед заказом подшипников привода мельницы?
Проверяют диаметры шеек и отверстий корпусов в нескольких сечениях и направлениях, состояние буртов, торцов и галтелей. Измерения помогают обнаружить овальность, конусность, износ или следы проворота кольца. Для разъёмного корпуса важно состояние стыка и соблюдение условий его сборки при измерении.
Осматривают основание, крепёж и положение корпусов относительно вала и зацепления. Трещина, просадка или загрязнение под опорной поверхностью могут нарушать геометрию даже при исправном подшипнике. Результаты сравнивают с рабочим или ремонтным чертежом. Если посадка требует восстановления, заказ детали согласуют с будущим размером и способом ремонта. Подбор по фактически разбитому отверстию без решения о восстановлении рискует превратить износ в новую, технически необоснованную посадку.
Какие размеры и сведения о бренде нужны для проверки аналога подшипника вала-шестерни?
Нужны полное обозначение, изготовитель и фотографии маркировки обоих колец, если она присутствует. К размерному набору относятся отверстие, наружный диаметр и ширина; дополнительно проверяют тип отверстия, фаски, присоединительные поверхности, канавки и смазочные отверстия. Для монтажа на втулку указывают обозначение самой втулки и деталей фиксации.
Сравнение продолжают по зазору, конструкции сепаратора, грузоподъёмности и допустимому режиму вращения. Затем возвращаются к функции опоры: кандидат должен сохранить осевую фиксацию или свободу перемещения. В таблице замены полезно разделить подтверждённые совпадения и открытые вопросы. Указание «аналог такого же размера» не закрывает последнюю часть проверки и не подтверждает работу нового подшипника в существующей системе смазывания и уплотнения.

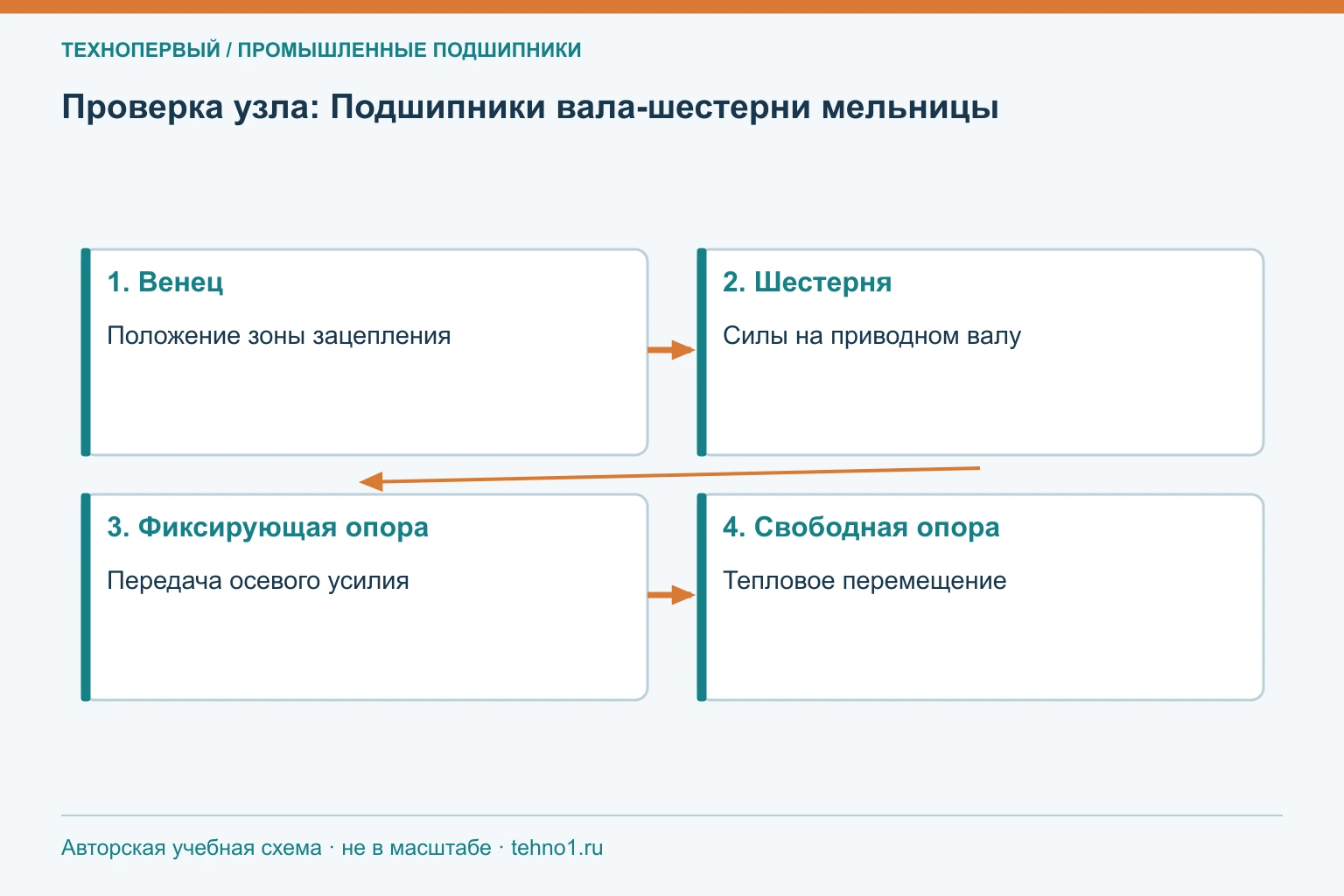

Что проверить на практике
| Проверяемый объект | Какой вопрос решает | Что приложить |
|---|---|---|
| Венец и шестерня | Направление и место приложения сил | Схема зацепления, вращение, параметры передачи |
| Две опоры | Распределение реакций и осевая свобода | Межопорное расстояние, разрезы с упорами |
| Посадочные поверхности | Возможность правильного монтажа | Протокол размеров, фото повреждений |
| Подшипник-кандидат | Сохранение исполнения | Полное обозначение, бренд, техническая карточка |
Подготовка к подбору
Замена подшипника вала-шестерни должна сохранять геометрию зацепления и расчётную свободу теплового удлинения. Перед закупкой проверьте не только изделие, но и корпуса, посадки и осевые упоры. Для технического запроса подготовьте полное обозначение с брендом, позицию опоры, чертёж вала и сведения о нагрузке. Если причина повреждения не установлена, приложите фотографии снятого подшипника: они помогут определить, какие условия узла нужно проверить вместе с подбором.
