Опоры барабанной мельницы: цапфы, подшипники качения и скольжения
У барабанной мельницы несколько самостоятельных подшипниковых систем. Барабан с загрузкой опирается на основные опоры, а двигатель, редуктор и вал-шестерня имеют собственные подшипники. Ошибка в определении узла приводит к неверной заявке ещё до сравнения размеров. Особенно важно различать качение и скольжение: слово «подшипник» в ремонтной ведомости может означать как изделие с кольцами и роликами, так и комплект сегментов, работающих на масляной плёнке. Разобраться помогает схема передачи веса и крутящего момента. Ниже приведены ориентиры для опор цапф промышленных мельниц, проверки пускового режима и описания существующей системы смазки перед заказом запасных частей.
Какие типы опор применяют для цапф барабанных мельниц?
В цапфовых опорах применяют подшипники скольжения и, в соответствующих конструкциях, крупные подшипники качения. Гидродинамическая опора формирует несущую масляную плёнку благодаря относительному движению поверхностей. Гидростатическая получает несущую способность от подачи масла под давлением. В реальной системе режимы могут сочетаться, например с отдельным подъёмом при запуске.
Тип определяют по чертежу и устройству опоры: наличие роликов и колец указывает на качение, вкладышей или сегментов с масляными карманами — на скольжение. Важна также общая компоновка мельницы: некоторые машины опираются на бандажи, а не на цапфы. Их детали нельзя переносить в цапфовую спецификацию по сходству назначения. Фотография внешнего корпуса без разреза обычно не позволяет уверенно установить устройство подшипника.
Как отличить подшипник цапфы мельницы от подшипников её привода в спецификации?

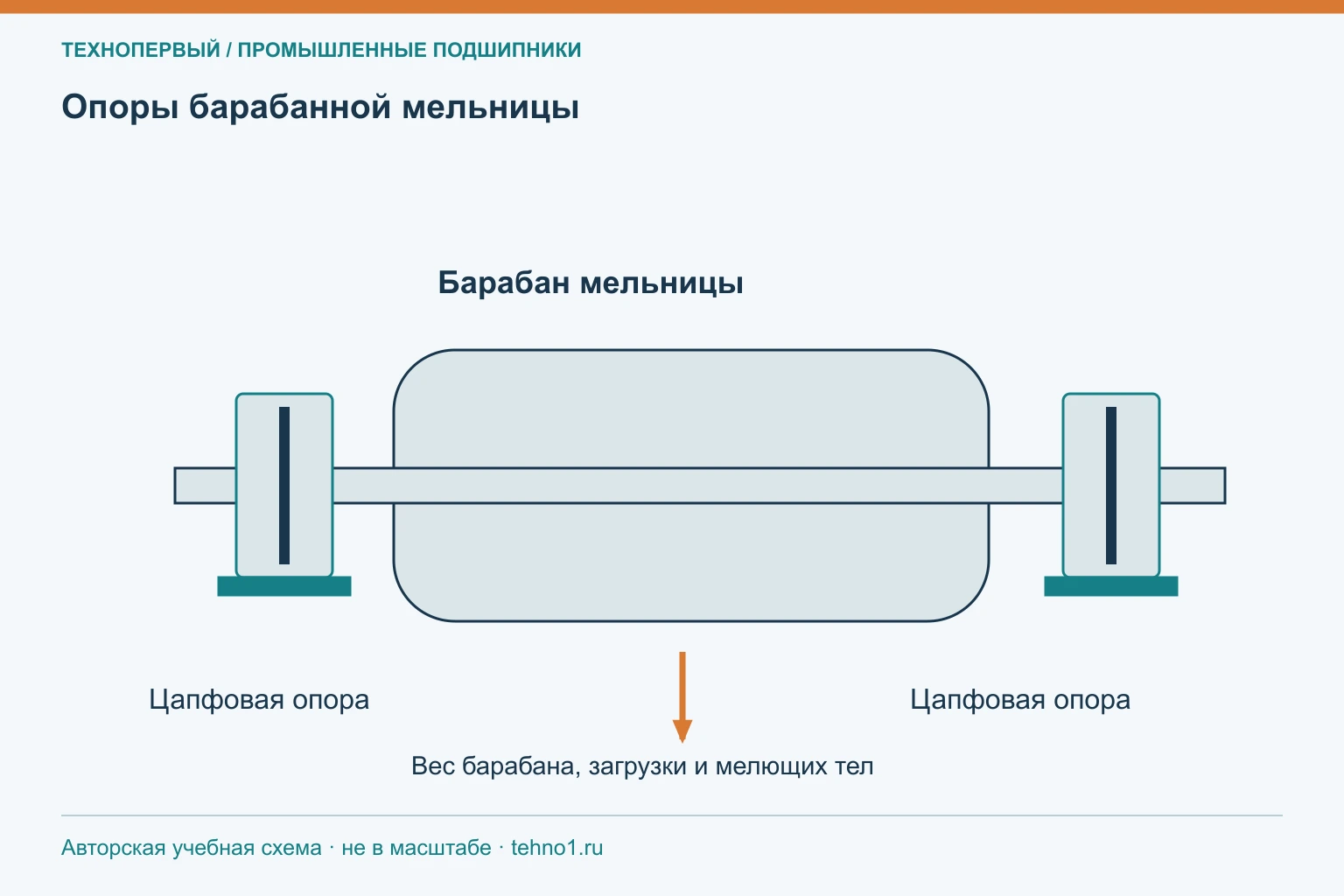

Опоры барабана расположены у его концов и передают вес корпуса, мелющих тел и материала на фундамент. Опоры вала-шестерни относятся к зубчатому приводу и воспринимают реакции зацепления. В спецификации эти группы должны иметь разные сборочные номера, даже если поставщик объединяет их в раздел «запчасти мельницы».

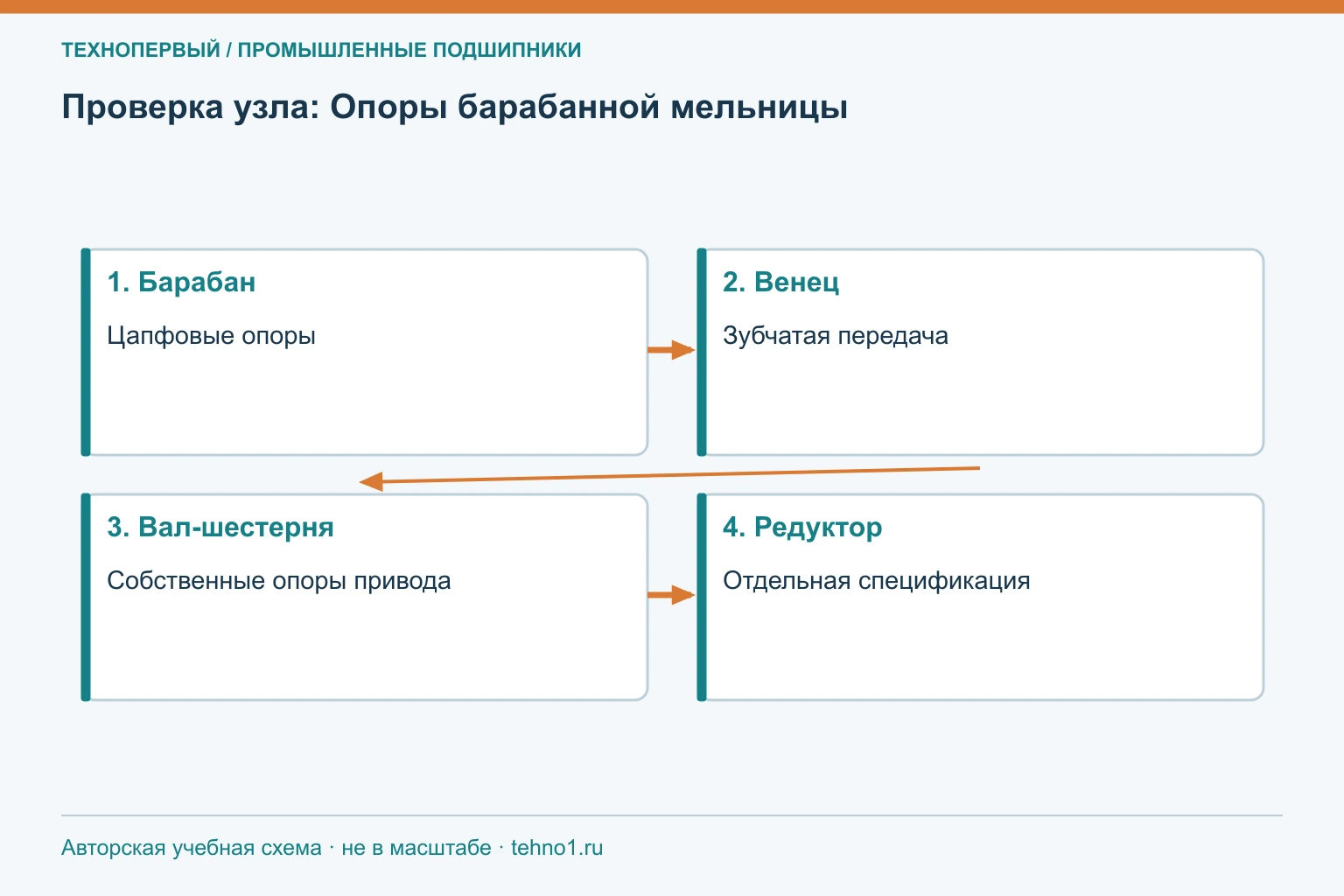

Для проверки последовательно находят барабан, венец, шестерню, соединительную муфту и редуктор. Каждую опору отмечают на этой цепочке, после чего сверяют позицию детали с ремонтной ведомостью. У подшипника скольжения дополнительно выделяют вкладыш, корпус, уплотнения и маслоподвод: название одной сборки не означает поставку всех её элементов. Такой разбор позволяет запросить именно сменную деталь и заранее выяснить, входят ли в комплект крепёж, температурные датчики и сопрягаемые элементы.
Почему нельзя выбирать подшипник опоры мельницы только по диаметру цапфы?
Диаметр цапфы описывает только одну поверхность сопряжения. Для подшипника качения нужны также наружный диаметр, ширина, форма отверстия, внутреннее исполнение, грузоподъёмность и условия установки. Для скольжения необходимы длина рабочей поверхности, геометрия вкладышей или сегментов, масляные карманы, материалы и система их опирания.
Две цапфы одинакового диаметра могут передавать разную массу и работать при разной скорости. Это изменяет условия образования масляной плёнки, тепловыделение и требования к подаче масла. Дополнительно учитывают перекосы и тепловое удлинение барабана. Поэтому подбор начинают с полной сборки и расчётного режима. Измерение изношенной цапфы тоже требует осторожности: полученный размер может описывать повреждение, а не проектную посадку, и его обязательно сопоставляют с ремонтным чертежом.
Какие сведения о пусковых нагрузках нужны при проверке опор мельницы?
Для пуска сообщают массу загрузки, положение материала после простоя, частоту запусков, длительность разгона и случаи запуска после зависания или перегрузки. Момент сопротивления меняется по мере подъёма загрузки, поэтому установившаяся мощность двигателя не описывает весь переходный процесс. Для приводных опор отдельно учитывают реакции зацепления и динамику муфт.
В опоре скольжения проверяют, когда появляется несущая плёнка и как действует система предварительной подачи или подъёма масла. Нужны последовательность включения насосов, сигналы разрешения пуска и зарегистрированные давления и расходы. Для качения важны максимальная нагрузка, смазывание до вращения и состояние после длительного простоя. Если изменилась технология пуска, прежний успешный срок службы ещё не подтверждает пригодность прежнего решения в новом режиме.
Какие данные о существующей системе смазки нужны для заказа деталей опоры мельницы?
В заявке описывают масло, его вязкостный класс, фактические температуры, способ подачи и возврата, фильтрацию и охлаждение. Для циркуляционной системы указывают схему насосов, точки контроля давления и расхода, наличие отдельного контура высокого давления. Эти данные определяют не только смазку, но и геометрию каналов заказываемого элемента опоры.
Нужно различать смазку открытого венцового зацепления и смазку подшипников: внешне соседние узлы могут использовать совершенно разные материалы и системы. Полезно приложить схему трубопроводов и фотографии присоединений с обозначениями. При повреждении сохраняют результаты анализа масла и состояние фильтров. Заказ нового вкладыша без выяснения причины падения подачи может восстановить размеры сборки, но оставить прежний механизм повреждения в работе после очередного запуска.
Что проверить на практике
| Узел мельницы | Признак конструкции | Ключевые сведения для заказа |
|---|---|---|
| Цапфовая опора качения | Кольца и тела качения | Полное обозначение, размеры, зазор, отверстие |
| Цапфовая опора скольжения | Вкладыш или сегменты | Чертёж, материал, каналы, опирание |
| Вал-шестерня | Связан с зубчатым венцом | Позиция опоры, нагрузки, фиксация вала |
| Маслостанция | Обеспечивает подачу и очистку | Схема, масло, расход, фильтрация, контроль |
Подготовка к подбору
При заказе деталей мельницы первым документом должна стать схема с отмеченной опорой. Она позволяет отделить барабан от привода и определить, идёт ли речь о качении или скольжении. Затем проверяют нагрузку при пуске, геометрию сопряжений и систему смазки. Передайте в ТЕХНО1 сборочный номер, обозначение и бренд детали, фотографии маркировки и сведения о маслостанции. Для вкладышей и сегментов особенно важен чертёж с подтверждённой ревизией.
