Подшипники червячного редуктора: осевые нагрузки и тепловое расширение
Червячный редуктор совмещает значительное скольжение в зацеплении, осевые усилия и заметную зависимость состояния опор от температуры. Здесь особенно опасно переносить подшипниковую схему с внешне похожего агрегата: одинаковый корпус не гарантирует одинаковую фиксацию червяка или одинаковые условия охлаждения. При ремонте рассматривают две связанные задачи — восприятие нагрузок от зацепления и сохранение допустимой настройки после прогрева. Для закупки нужны сведения об обеих осях, монтажном положении и заводском исполнении. Ниже приведены ориентиры для промышленных редукторов семейств Ч, NMRV и аналогичных по кинематике конструкций; конкретный комплект определяют по документации изготовителя и фактической комплектации узла.
Какие подшипники применяют для червяка и червячного колеса промышленного редуктора?

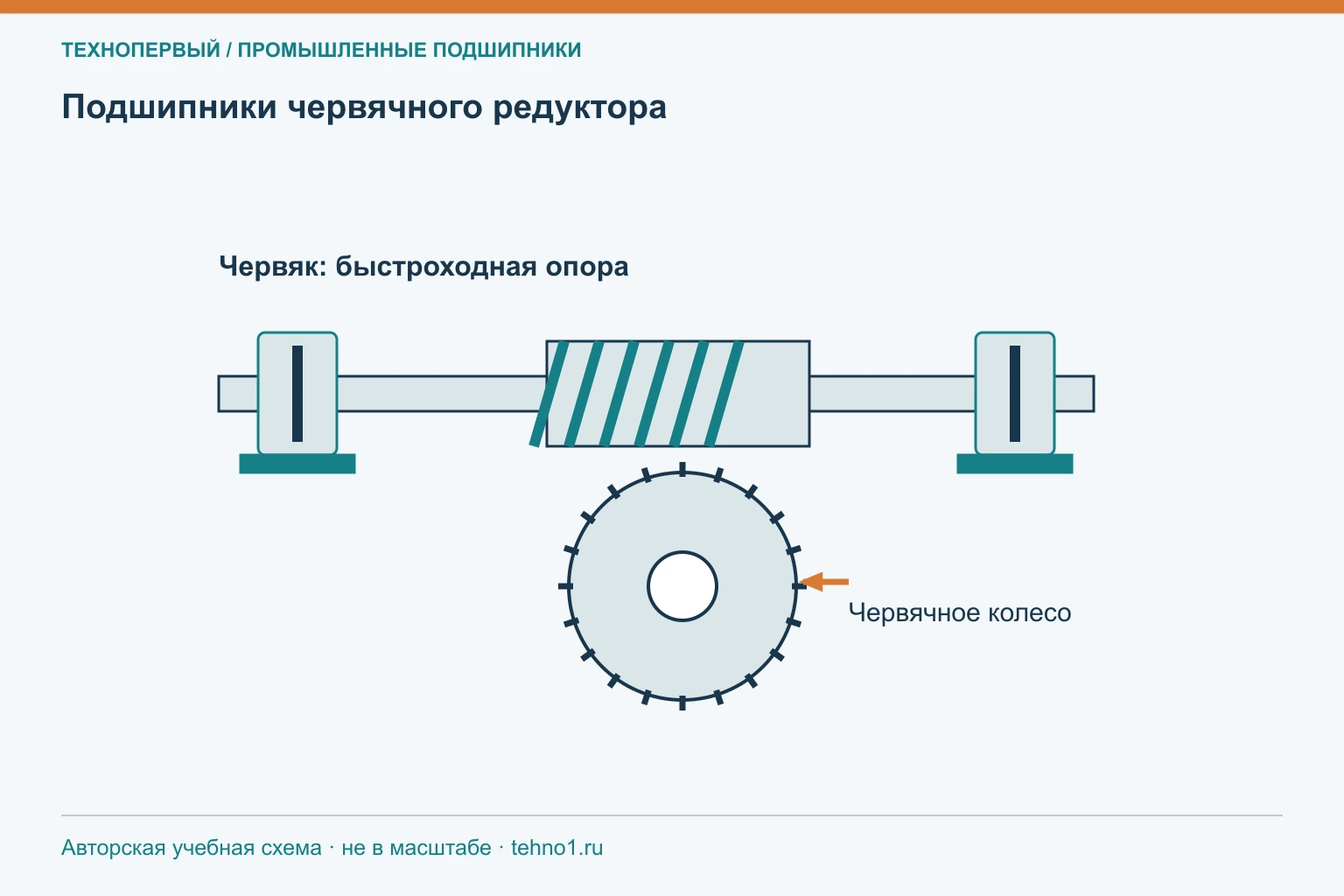

В опорах червяка встречаются радиальные шариковые, радиально-упорные шариковые и конические роликовые подшипники, а также сочетания радиальных и отдельных упорных опор. Выбор связан с оборотами, величиной осевой силы, требуемой жёсткостью и способом настройки. Вал червячного колеса тоже получает комбинированную нагрузку, поэтому его опоры нельзя выбирать только по тихоходности. В конкретной конструкции функции могут распределяться между разными типами подшипников. Сначала на разрезе найдите, какие кольца упираются в бурты и крышки, а какие допускают перемещение. Затем сопоставьте обозначения со спецификацией. Например, замена радиально-упорной пары двумя обычными радиальными подшипниками одинаковых размеров меняет осевую жёсткость и положение червяка, даже если сборка внешне проходит без затруднений.
Как направление вращения червяка связано с направлением осевого усилия?
Для определения осевой силы нужно знать направление винтовой линии червяка, направление передаваемого момента и то, какой элемент является ведущим. Одного указания «вращение по часовой стрелке» мало: оно меняется при взгляде с противоположного конца вала. На схеме обязательно обозначьте точку наблюдения и правое либо левое направление витка. При реверсе передаваемого момента направление осевой силы меняется, если остальные условия сохраняются. Поэтому две противопоставленные опоры могут попеременно принимать основную нагрузку. Для проверки удобно составить два отдельных рисунка рабочих режимов и проследить путь усилия до корпуса. Не пытайтесь определять направление по привычной аналогии с винтом без проверки кинематики: при другом ведущем элементе или торможении вывод может оказаться неверным.
Когда для опоры червяка используют конические или радиально-упорные подшипники?
Конические и радиально-упорные подшипники применяют, когда опора должна совместно воспринимать радиальные и осевые силы и обеспечивать заданное положение червяка. Одиночный подшипник таких типов обычно воспринимает основную осевую нагрузку в одном направлении; противоположное направление обеспечивается второй опорой либо парой. Конический вариант отличается своей геометрией контакта и характером настройки, шариковый — условиями трения и скоростными возможностями. Это не универсальное правило выбора «по нагрузке» или «по оборотам»: необходимо сравнение конкретных исполнений. Учитывают угол контакта, схему расположения, смазку, жёсткость корпуса и тепловой режим. Если конструкция использует согласованную пару, в закупке сохраняют её состав и требования к настройке. Отдельная каталожная деталь не всегда заменяет комплект с подобранными характеристиками.
Как нагрев червячного редуктора влияет на рабочий зазор его подшипников?
Рабочий зазор зависит от исходного зазора, посадок и относительного расширения колец, вала и корпуса. Более горячий вал может уменьшать радиальный зазор, но осевая настройка пары определяется ещё и расположением опор и температурным расширением межопорных участков. Поэтому утверждение «после нагрева люфт всегда уменьшается» слишком грубое. У алюминиевого корпуса и стального вала тепловое поведение различается; важны реальные температуры деталей, а не только корпуса снаружи. Проверяют предусмотренную холодную настройку и установившийся режим после сборки. Например, замена материала крышки или толщины прокладок способна изменить тепловую цепь и осевое положение. Назначать повышенный зазор как универсальное средство против нагрева нельзя: сначала выясняют, где возникает лишнее ограничение или недостаточная смазка.
Что проверить при заказе подшипников для редуктора Ч или NMRV?
Укажите изготовителя редуктора, полную модель, типоразмер, передаточное отношение, заводской номер и монтажное положение. Для обозначений Ч и NMRV особенно важно не считать принадлежность к распространённому семейству доказательством одинаковой комплектации у разных производителей. Приложите фотографии шильдика, обеих сторон червяка, вала колеса и всей маркировки подшипников. Отдельно перечислите крышки, дистанционные кольца, регулировочные прокладки и элементы уплотнения, которые планируется менять. Запишите, применяется ли реверс, каков режим пусков и какая смазка фактически залита. В предложении поставщика должны совпасть полное обозначение, бренд, количество и состав пары, если она предусмотрена. Окончательная проверка включает документацию конкретного исполнения и монтажные требования, а не только совпадение трёх основных размеров.

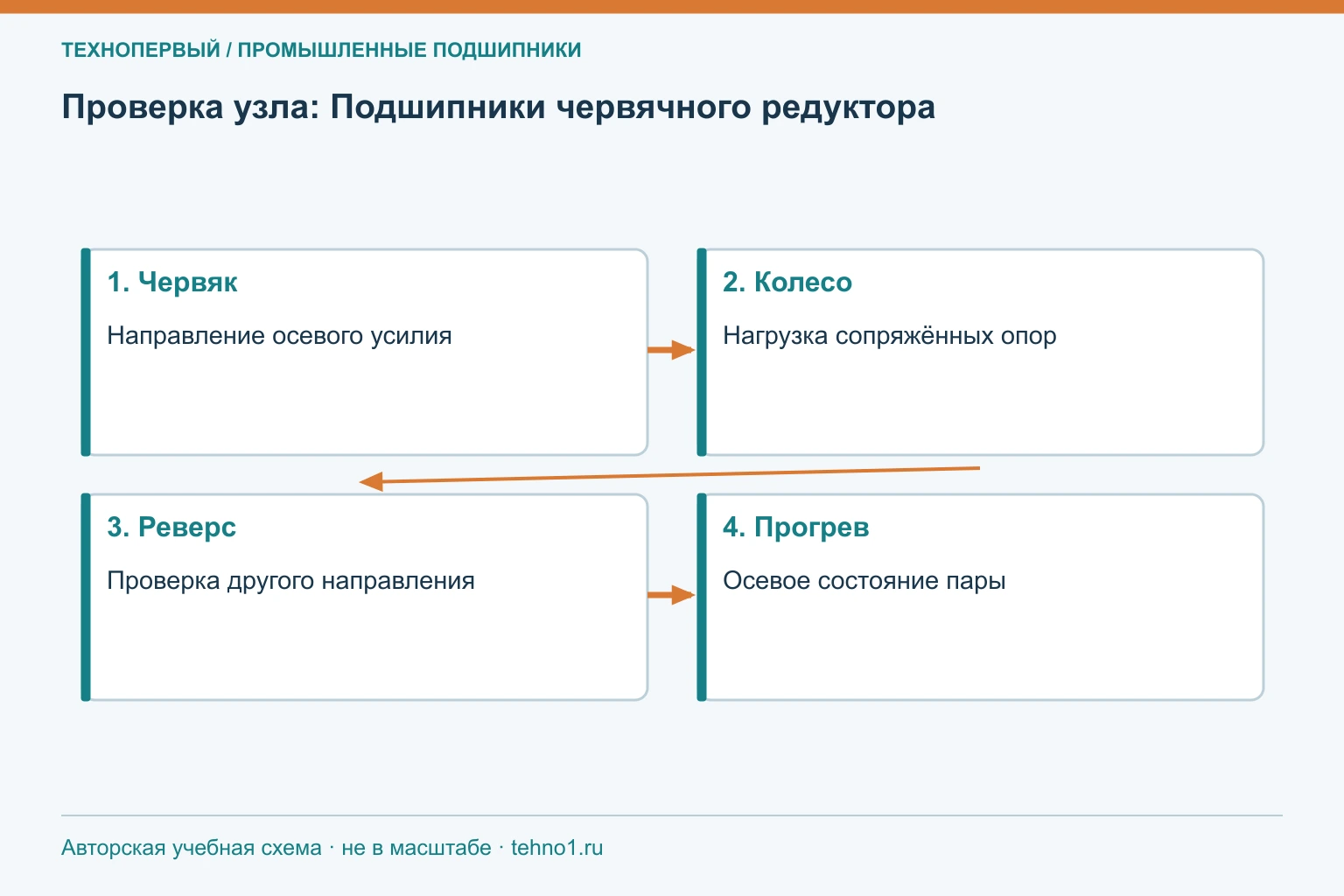

Что проверить на практике
| Условие | Что меняется в узле | Практическая проверка |
|---|---|---|
| Реверс момента | Направление осевого усилия | Обе рабочие стороны опоры |
| Другой монтажный угол | Поступление и возврат масла | Схема смазки данного исполнения |
| Прогрев | Размерная цепь вала и корпуса | Холодная и рабочая настройка |
| Замена крышки | Осевое ограничение и тепловой путь | Размеры, прокладки, упорные поверхности |
| Другой изготовитель | Комплектация и обозначения | Спецификация конкретного редуктора |
Подготовка к подбору
Правильный комплект для червячного редуктора сохраняет способность воспринимать силы в каждом разрешённом режиме и предусмотренную настройку после прогрева. В заявке разделяйте опоры червяка и колеса, отмечайте сторону установки и наличие пары. Направление вращения описывайте вместе с точкой наблюдения и направлением витка. Если после ремонта узел нагревается сильнее, проверяйте смазку, размерную цепь и осевую фиксацию прежде, чем менять группу зазора. Условия установки конкретного агрегата важнее распространённости его модельного обозначения.
