Конические подшипники редуктора: парная установка, зазор и преднатяг
Пара конических подшипников задаёт не только положение вала, но и его жёсткость под нагрузкой. После замены деталей положение колец, толщина прокладок и температура определяют, будет ли в собранном редукторе предусмотренный зазор или преднатяг. Поэтому свободное вращение от руки и отсутствие заметного люфта не являются достаточным подтверждением правильной настройки. Сначала восстанавливают схему установки, затем измеряют размерную цепь и выполняют контроль по ремонтной документации. Для снабжения важен состав поставки: внутреннее кольцо с роликами, наружное кольцо, согласованная пара и дистанционные элементы могут иметь разные позиции. Путаница между этими вариантами обнаруживается уже при сборке и задерживает запуск оборудования.

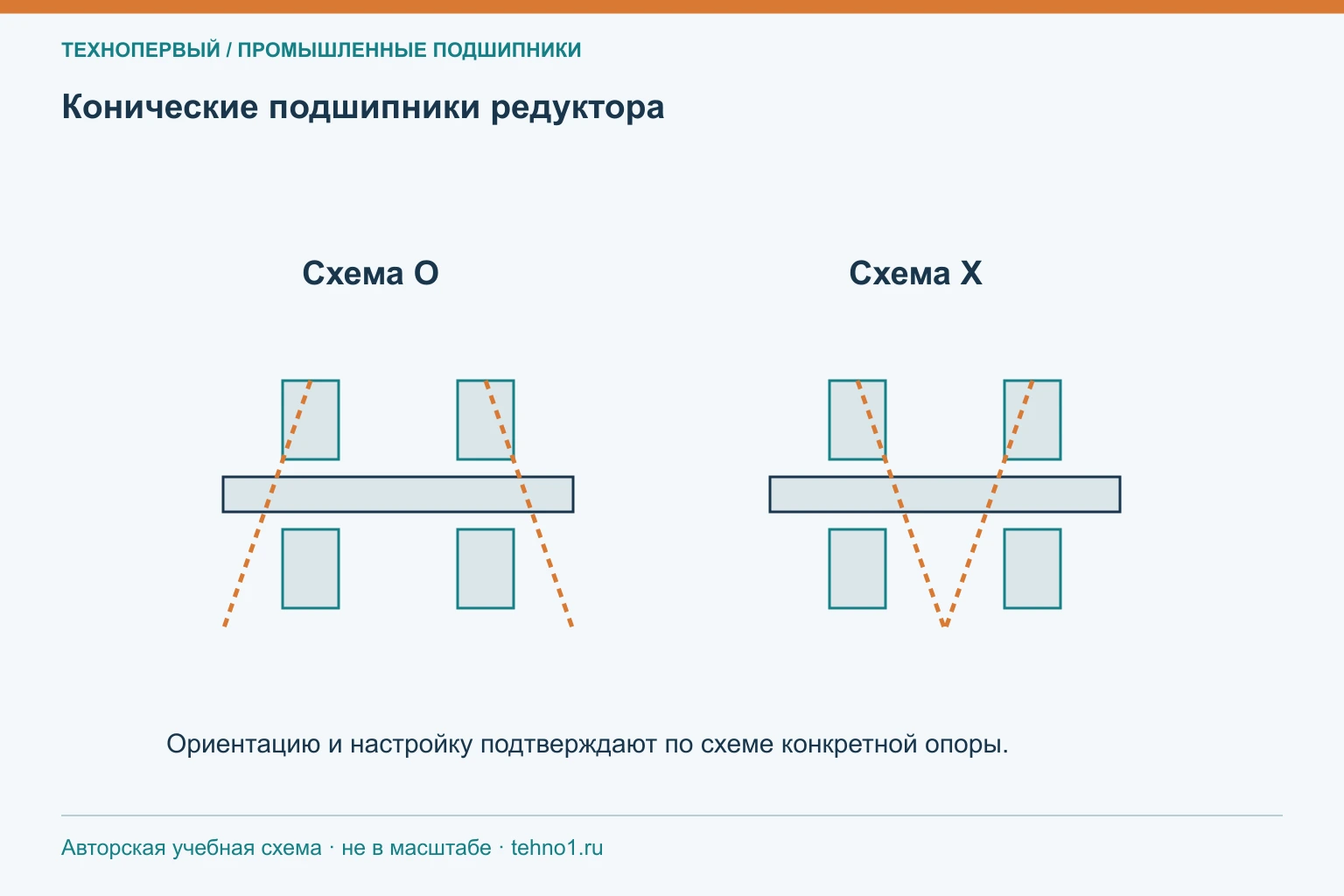

Как различить схемы установки конических подшипников О и Х в редукторе?
Ориентируйтесь по линиям действия контактных сил, а не только по тому, куда обращены широкие торцы колец. В схеме О линии расходятся наружу, и расстояние между эффективными центрами опор получается больше. В схеме Х линии сходятся между подшипниками, уменьшая это расстояние. Различие влияет на сопротивление опрокидывающему моменту и поведение при перекосе. На сборочном чертеже проведите линии контакта через ролики к оси вала и отметьте эффективные центры. Если изображение условное и геометрия не показана, используйте обозначение комплекта и монтажную схему изготовителя. Нельзя менять О на Х ради удобства установки крышки: при этом изменяются силовая схема и реакция размерной цепи на нагрев. Сначала восстановите проектную ориентацию обоих подшипников.
Почему осевой люфт вала редуктора нельзя назначать по одному номеру подшипника?
Каталожный номер описывает отдельный подшипник, тогда как осевой люфт относится к собранной системе. Его рабочее значение зависит от расстояния между опорами, посадок, температур вала и корпуса, направления нагрузок и требуемой жёсткости зацепления. В некоторых конструкциях назначают положительный холодный зазор, в других — предварительное нагружение; переносить значения между редукторами нельзя. Даже одинаковая пара в другом корпусе может потребовать иной настройки. Кроме того, измеренное перемещение включает упругость измерительной цепи и возможные смещения других деталей. Полезно разделять монтажное значение при заданной температуре и состояние после прогрева. Если документации нет, сначала требуется инженерное определение целевого состояния узла, а не выбор «типового люфта» из таблицы по диаметру подшипника.
Какие измерения нужны для проверки настройки пары конических подшипников редуктора?
Контроль обычно включает осевое перемещение вала при регламентированном приложении силы, положение колец, размеры дистанционных деталей и состояние опорных торцов. Дополнительно могут использоваться момент проворачивания и контроль температуры при испытании, если это предусмотрено методикой. Момент зависит от масла, уплотнений и других сопротивлений, поэтому его нельзя трактовать как прямое измерение преднатяга без оговорённых условий. Перед измерением кольца должны занять рабочее положение; порядок поворота и нагружения вала берут из инструкции. Индикатор закрепляют на жёсткой базе, исключая подвижность крышки и стойки. В протокол заносят температуру, приложенное усилие, наличие уплотнений и повторяемость результата. Такое описание позволяет сопоставить проверки до ремонта и после него, а не сравнивать несопоставимые показания.
Как прокладки и дистанционные кольца участвуют в настройке подшипников редуктора?

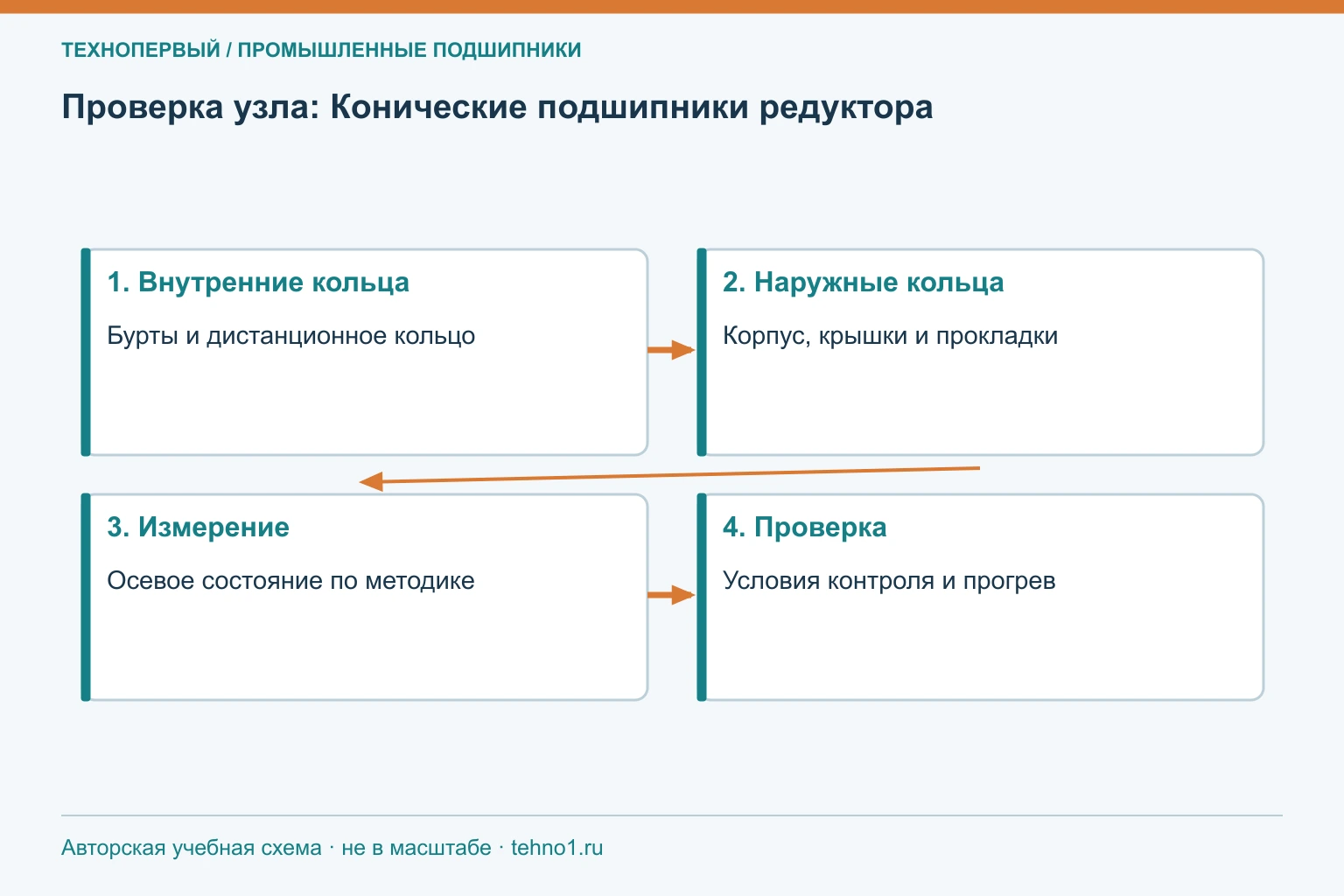

Прокладки и дистанционные кольца задают относительное положение упорных торцов колец подшипников. Изменение толщины одной детали изменяет настройку пары, но направление изменения зависит от схемы и того, какое именно кольцо перемещается. Поэтому правило «добавить прокладку — увеличить люфт» не универсально. Составьте размерную цепь от бурта вала через внутренние кольца и от корпуса через наружные кольца. Проверьте параллельность торцов, фактическую толщину и отсутствие заусенцев. Уплотнительная прокладка крышки может одновременно участвовать в регулировке, если так спроектирован узел. При повторной сборке нельзя автоматически возвращать старый пакет: новые подшипники и обработанные посадки меняют исходные размеры. Дистанционные элементы маркируют по месту и сохраняют вместе с протоколом измерения, исключая случайное смешивание между валами.
Можно ли менять только наружное кольцо конического подшипника редуктора?
Разъёмность конического подшипника упрощает монтаж, но не означает, что изношенное внутреннее кольцо с роликами можно безусловно оставить с новым наружным. Совместимость компонентов определяется конкретной серией, точностью и правилами изготовителя; у согласованных комплектов ограничения ещё строже. При ремонте повреждённого подшипника обычно рассматривают замену всей рабочей сборки, поскольку обе дорожки и ролики участвовали в одном контакте. Сначала выясняют причину повреждения и проверяют маркировку всех компонентов. Если проект допускает отдельную поставку чашки и конуса, в заявке явно указывают оба обозначения и требование совместимости. Совпадение наружного диаметра чашки недостаточно. После любой разрешённой замены компонентов настройку пары выполняют заново: прежняя толщина прокладок не служит доказательством сохранения нужного состояния.
Что проверить на практике
| Проверка | Что фиксировать | Частая ошибка |
|---|---|---|
| Ориентация пары | О или Х, направление линий контакта | Считать схемы взаимозаменяемыми |
| Осевое перемещение | Силу, температуру, базу индикатора | Проверять произвольным покачиванием |
| Момент вращения | Смазку, уплотнения, методику | Приравнивать весь момент к преднатягу |
| Дистанционные детали | Толщину, торцы, место установки | Смешивать кольца разных валов |
| Компоненты подшипника | Обозначения чашки и конуса | Подбирать одно кольцо по диаметру |
Подготовка к подбору
Настройка конической пары — результат контролируемой сборки всего узла. Схема О или Х, размеры дистанционных деталей и условия измерения должны быть известны до окончательного заказа и монтажа. Сохраняйте протокол с фактическими размерами и заданным состоянием пары. Если менялась хотя бы одна деталь размерной цепи, повторите предусмотренную проверку. Признаки нагрева или тугого вращения нельзя устранять произвольным ослаблением гайки: сначала установите, какая часть сборки создаёт отклонение и соответствует ли она чертежу.
