Смазка подшипников редуктора маслом: подвод, уровень и загрязнение

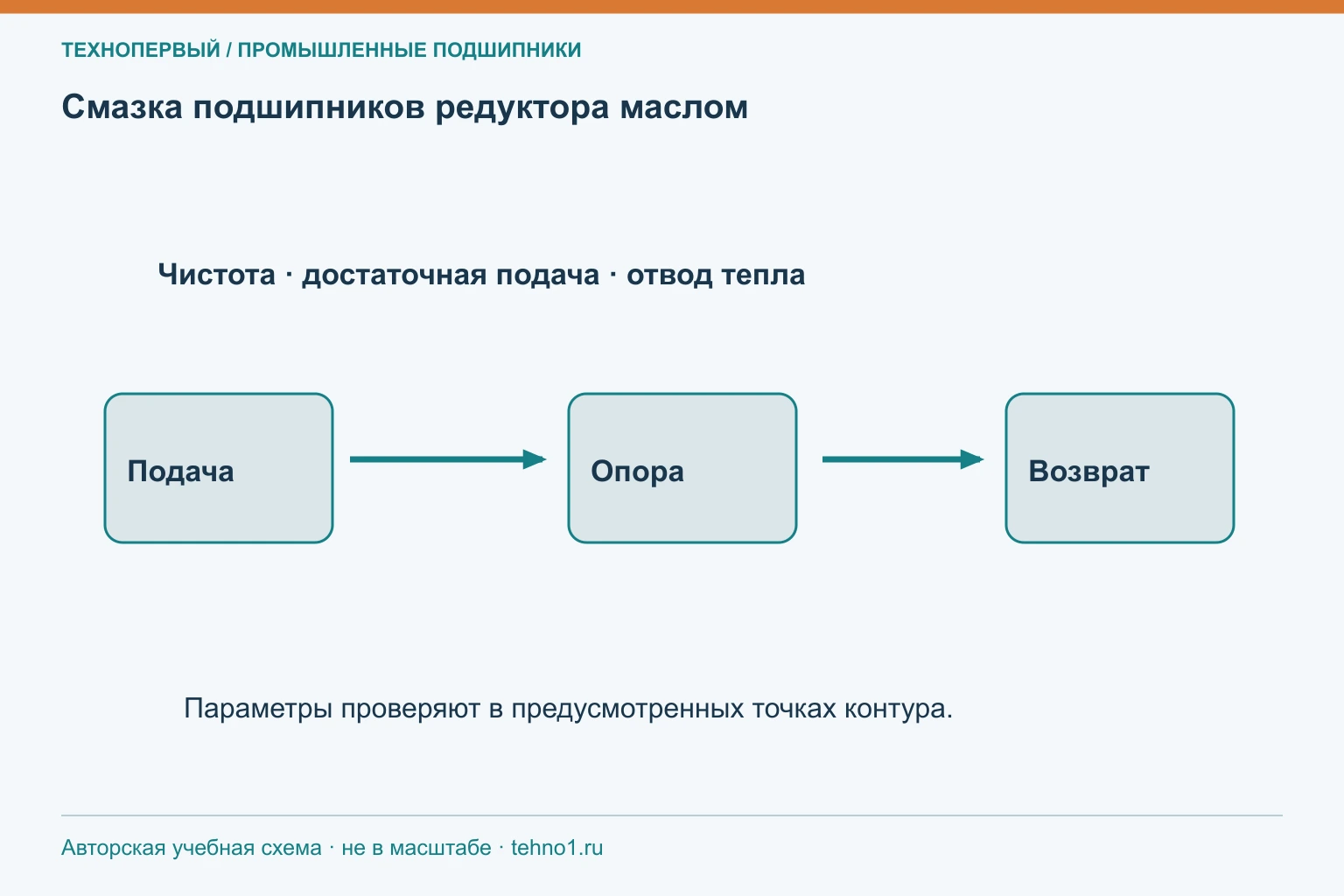

Масло в картере ещё не означает, что каждый подшипник редуктора получает достаточную смазку. До верхних опор оно может доходить через разбрызгивание, сборные лотки, каналы или отдельную систему подачи, а обратно должно свободно возвращаться в картер. Неправильный уровень, изменённое монтажное положение и забитый канал нарушают эту цепь даже при исправном насосе или нормальном показании маслоуказателя. При ремонте полезно рассматривать маршрут масла полностью: источник, подвод к контакту, отвод тепла, фильтрация и возврат. Тогда становится понятнее, почему новый подшипник может снова повредиться, хотя марка масла и его объём формально соответствовали прежним записям обслуживания.
Как проверить, доходит ли масло до подшипников верхних валов промышленного редуктора?
Сначала по схеме смазки выясните, как масло должно попадать к верхнему валу: непосредственно с колеса, через лоток, сверление или напорную линию. На остановленном и подготовленном к обслуживанию агрегате осмотрите доступные каналы, правильность установки крышек и отсутствие перекрытия отверстий герметиком. Если подача напорная, проверяют параметры в предусмотренных контрольных точках; давление возле насоса само по себе не подтверждает расход в каждой ветви. Для разбрызгивания важны направление вращения, обороты и монтажное положение. Например, после перевода привода на меньшую скорость зацепление может захватывать масло иначе. Фактическую подачу оценивают только предусмотренным изготовителем способом, без открывания работающего корпуса. Результаты сопоставляют с температурой опор, состоянием масла и историей изменения режима.
Как уровень масла в редукторе связан с нагревом его подшипников?
Слишком низкий уровень может ухудшить захват масла и питание отдельных опор. Слишком высокий способен увеличить перемешивание, вспенивание и тепловыделение, поэтому долив «с запасом» не является универсальным решением перегрева. Значение уровня зависит от монтажного положения и состояния агрегата при измерении: работа, остановка, выдержка после остановки — это разные условия. Следуйте процедуре конкретного редуктора и учитывайте внешний контур, из которого масло возвращается в картер. Практический пример: после остановки уровень повышается из-за стока масла, хотя при работе часть объёма находится в трубопроводах и охладителе. Сравнение таких показаний без оговорки создаёт ложное впечатление утечки. При нагреве проверяйте также аэрацию, сопротивление слива и исправность вентиляции корпуса, а не только количество масла.
Когда подшипнику редуктора недостаточно разбрызгивания масла?
Разбрызгивание должно обеспечивать поступление масла при всех предусмотренных скоростях, нагрузках и положениях корпуса. Его возможностей может не хватать для удалённых или экранированных опор, при изменении оборотов, повышенном тепловыделении либо иной ориентации агрегата. Это устанавливают по конструкции и расчётному режиму, а не по единому порогу мощности. Принудительная подача позволяет доставить масло в нужную точку и организовать отвод тепла, но требует согласованных расхода, фильтрации и возврата. Самовольное добавление струи тоже может вызвать перемешивание и затруднить слив. Если редуктор перевели на частотное регулирование, проверьте смазку на нижней рабочей скорости и во время пуска. Изменение режима привода является поводом пересмотреть пригодность системы питания подшипников вместе с её исходными ограничениями.
Как частицы износа зубчатого зацепления влияют на подшипники редуктора?

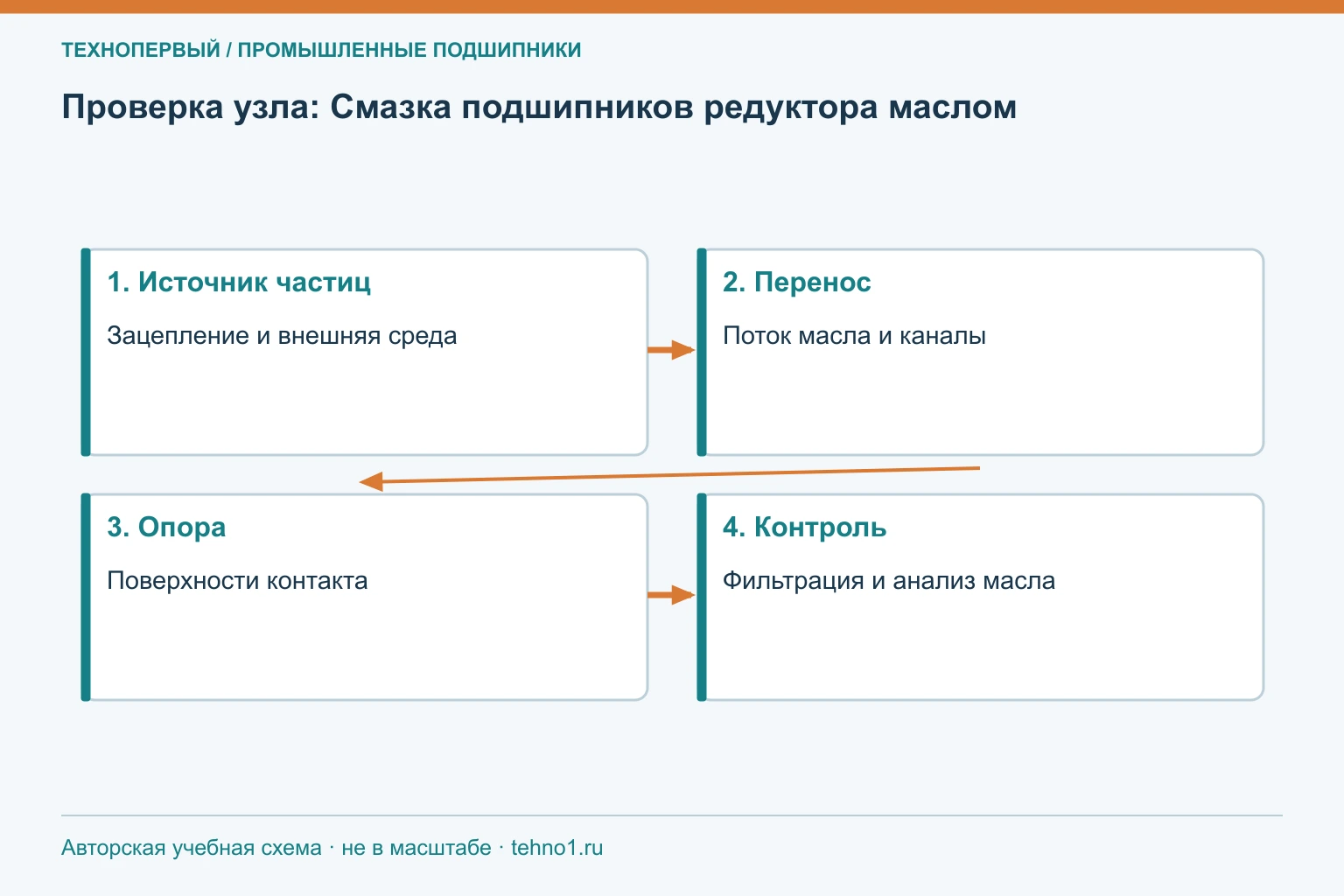

Частицы из зубчатого зацепления циркулируют вместе с маслом и могут попадать в контакты качения. Твёрдая частица оставляет вмятину или нарушает поверхность; при последующих проходах тел качения вокруг дефекта возникают дополнительные напряжения. Так повреждение зацепления способно ускорять деградацию опор, а продукты износа подшипника — загрязнять весь редуктор. Магнитная пробка полезна для наблюдения за ферромагнитными продуктами, но не заменяет фильтрацию и не удерживает все загрязнения. При отказе оценивают масло, фильтрующие элементы, картер и масляные каналы как общую систему. После замены одной детали оставшиеся загрязнения могут продолжить повреждение. Для сравнения проб фиксируют место и момент отбора: проба со дна после длительного отстоя отличается от представительной пробы циркулирующего масла.
Какие данные о вязкости и температуре масла нужны при подборе подшипников редуктора?
Передайте полное название масла, тип базового масла, класс вязкости и требования редуктора к его применению. Нужны температура масла в установившемся режиме и при пуске, место измерения, обороты и нагрузка; внешняя температура корпуса не равна температуре масла непосредственно в опоре. Каталожная вязкость при стандартной температуре служит идентификатором, но расчёт смазочной плёнки связан с вязкостью в рабочих условиях. Уточните наличие охлаждения, фильтрации, воды и смешения разных продуктов. Например, одинаковый класс вязкости не подтверждает совместимость масел по базовой основе и присадкам. Сведения о фактическом состоянии масла дополняют подбор подшипника, однако не разрешают самостоятельно менять рекомендованную смазку: сначала проверяют требования к зацеплению, уплотнениям и всей системе редуктора.
Что проверить на практике
| Участок маршрута | Что проверить | Какой вывод нельзя делать автоматически |
|---|---|---|
| Картер | Уровень по процедуре и ориентации | Больше масла — лучше охлаждение |
| Верхняя опора | Канал, лоток, направление подачи | Масло в картере дошло до контакта |
| Напорная ветвь | Контрольные точки давления и расхода | Давление насоса подтверждает все ветви |
| Слив | Проходимость и отсутствие подпора | Поданное масло свободно уходит |
| Фильтрация | Загрязнение, состояние элемента | Магнитная пробка удаляет всё |
Подготовка к подбору
Смазку оценивают как замкнутый маршрут через весь редуктор. Запишите условия проверки уровня, маршрут к каждой проблемной опоре и параметры масла в установившемся режиме. При повторном повреждении ищите остаточные загрязнения, затруднённый слив и изменения скорости или монтажного положения. Подшипник нельзя считать обеспеченным маслом только по наличию его в картере. Подтверждённая подача вместе с правильной вязкостью и чистотой создаёт основу для оценки ресурса и обоснованного заказа нового комплекта.
