Подшипники промышленного поршневого компрессора: коленчатый вал и привод
Промышленный поршневой компрессор нагружает коленчатый вал силами газа и инерцией возвратно-поступательных деталей. Опорная схема зависит от устройства конкретного агрегата: в разных конструкциях встречаются подшипники качения и вкладыши скольжения. Дополнительные усилия создаёт ремённый привод, если он предусмотрен. Поэтому название «подшипник компрессора» необходимо привязать к месту установки. Иначе в одну заявку попадают несопоставимые детали коленчатого вала, шатуна и электродвигателя. Разберём признаки, по которым можно восстановить правильную ведомость. Это относится к стационарным промышленным машинам; размеры и ремонтные исполнения опор подтверждают по документации их изготовителя, а не по внешнему сходству снятых деталей.
Какие опоры коленчатого вала применяют в промышленных поршневых компрессорах?

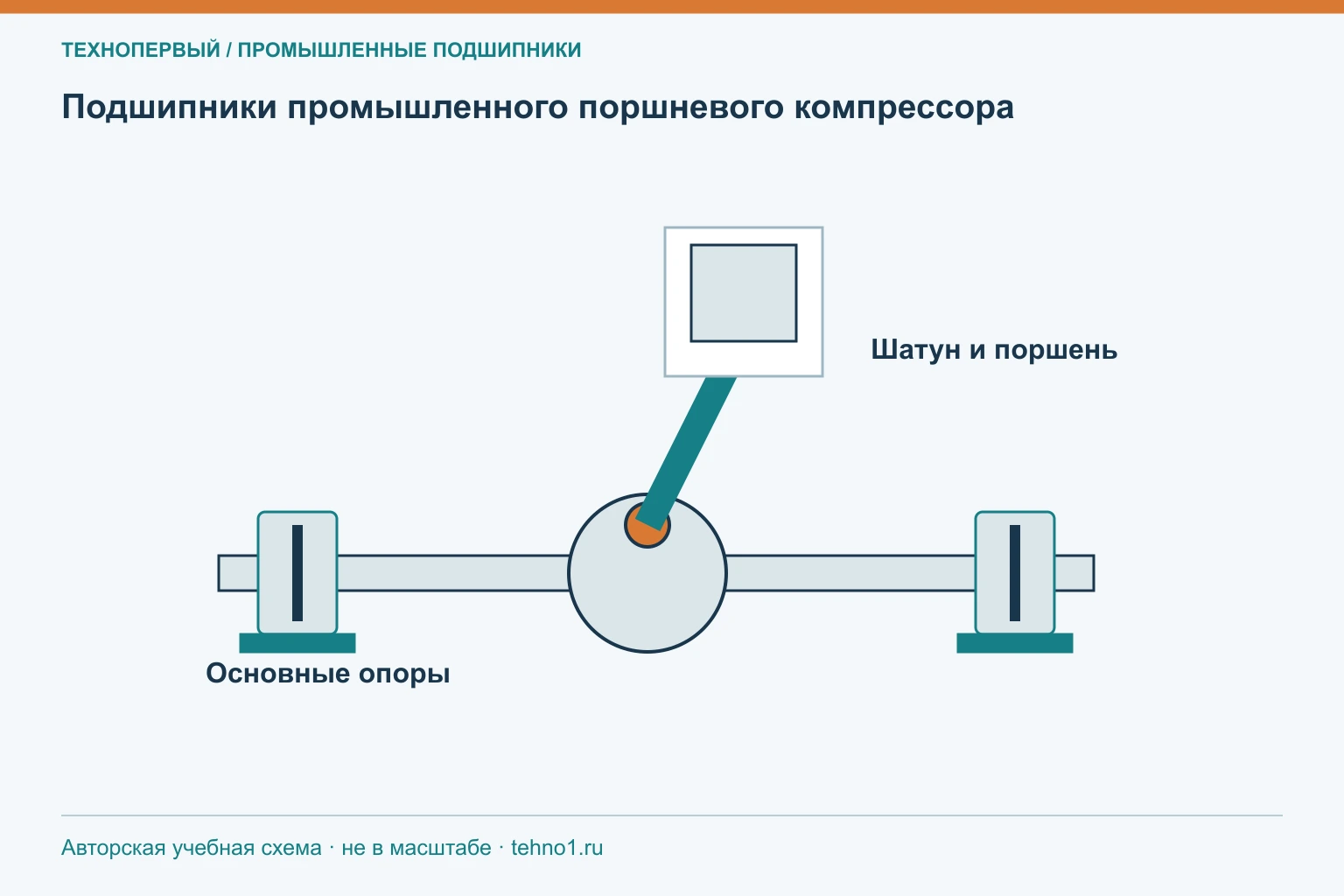

В конструкции могут использоваться опоры качения с кольцами и телами качения либо опоры скольжения с рабочими вкладышами. Само слово «коленчатый вал» не определяет тип. Основные опоры удерживают вал в картере; шатунная опора передаёт усилие между шатуном и шейкой вала. Эти группы сначала разделяют по сборочному чертежу.
Для качения фиксируют полное обозначение изделия, посадки и осевую функцию. Для вкладыша — чертёжный номер, материал рабочей поверхности, положение масляных отверстий и допустимый ремонтный размер. Важно знать, проводилась ли обработка шеек. Например, номинальный вкладыш для восстановленного вала может не соответствовать фактическому сопряжению. Проверка геометрии и режима смазки относится ко всей паре «шейка — опора», а не только к закупаемой детали.
Как отличить подшипники качения от вкладышей в документации поршневого компрессора?
На разрезе опора качения имеет дорожки и тела качения; вкладыш опоры скольжения образует рабочую поверхность вокруг шейки без шариков или роликов. В документации вкладыши могут быть указаны половинами, комплектом либо как часть сборки. Иностранное слово bearing само по себе не различает эти варианты.
Проверьте номера деталей и примечания к спецификации. Масляные канавки, отверстия и замки помогают установить ориентацию, но не заменяют чертёжного номера. Изношенный вкладыш измеряют для описания состояния, сохраняя отдельно номинальные размеры из документации. Для согласования замены приложите разрез с соседними деталями и сведения о ремонте вала. Это позволяет отличить основную опору от шатунной и выяснить, входит ли осевая фиксация в заказываемую сборку.
Как ремённый привод влияет на нагрузку подшипников вала поршневого компрессора?

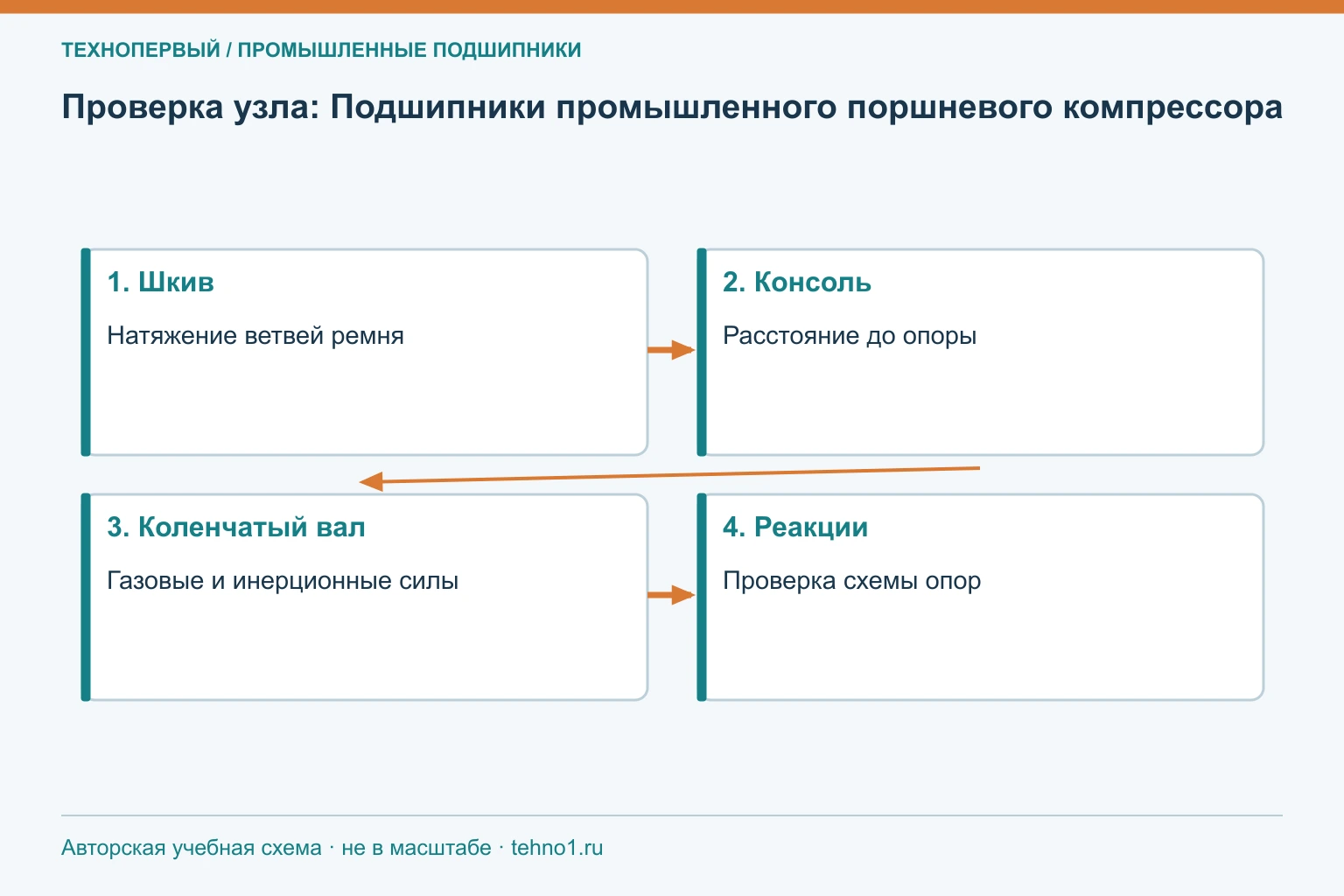

Ремень создаёт поперечную силу на шкиве. Она зависит от натяжения ветвей и передаваемой нагрузки, а расстояние шкива от ближайшей опоры определяет изгибающий момент. Поэтому одинаковая мощность двигателя не означает одинаковые реакции подшипников при разных компоновках привода.
Для проверки сообщают диаметр и положение шкива, тип передачи, метод натяжения и режим пуска. Избыточное натяжение увеличивает нагрузку опор, но его уменьшение без проверки может вызвать проскальзывание. Настройку выполняют по требованиям привода. Полезный качественный пример: при переносе шкива дальше от картера консольная нагрузка становится более неблагоприятной, хотя частота вращения остаётся прежней. После изменения привода проверяют вал, опоры и крепление агрегата вместе; замена подшипника на более грузоподъёмный не устраняет неверную компоновку.
Какие данные о частоте вращения и режиме работы нужны для подбора опор компрессора?
Указывают обороты именно коленчатого вала, длительность непрерывной работы, число пусков, давление по ступеням и характер регулирования производительности. Для ремённого привода обороты двигателя и компрессора обычно различаются; в ведомости их подписывают раздельно. Важны также пуски под нагрузкой, режим разгрузки и случаи превышения штатных параметров.
Газовая сила меняется по циклу, а инерционная связана с движением механизма. Поэтому для инженерной проверки опоры нужен режим машины и её конструкция, а не только среднее давление ресивера. Добавьте фактические температуры и сведения о смазке. Если подшипник заказывают для замены без изменения конструкции, эти данные помогают проверить сохранение исходного исполнения. Для нового решения необходимы реакции опор и расчёт узла, учитывающий переходные режимы.
Как разделить в заявке подшипники коленчатого вала и подшипники приводного электродвигателя?
Создайте отдельные группы: компрессорная рама, шатунный механизм и приводной двигатель. В каждой строке укажите сборку, сторону установки, позицию чертежа, обозначение и количество. Для электродвигателя используйте его собственную табличку и спецификацию; модель компрессора не раскрывает автоматически исполнение всех его приводов.
Фотографии маркировки подписывают по месту снятия, а одинаковые по размеру детали временно сохраняют раздельно. Если в ремонте участвуют вкладыши, добавьте строки для сопрягаемых шеек и ремонтных размеров. Например, запрос «два подшипника на компрессор» может фактически относиться только к двигателю. После идентификации одинаковые изделия можно объединить для цены, сохранив распределение по опорам. Так поставка остаётся понятной монтажнику и снабжению даже при нескольких параллельных ремонтах.
Что проверить на практике
| Группа опор | Идентификация | Дополнительные данные |
|---|---|---|
| Основные опоры коленвала | Сборка картера, позиция | Шейки, осевая фиксация, смазка |
| Шатунные опоры | Номер шатуна и шейки | Вкладыши, каналы, ремонтные размеры |
| Ремённый привод | Шкив и расположение | Натяжение, консольный вылет |
| Электродвигатель | Собственная модель и сторона | Полная маркировка подшипников |
Подготовка к подбору
Перед отправкой заявки проследите каждую строку от детали к сборке и табличке машины. Отдельно отметьте подтверждённое исполнение и данные, которые требуют восстановления по чертежу. При ремонте вкладышей не выдавайте размер изношенной детали за номинальный. Такая ведомость помогает сравнить предложения по одному техническому заданию и получить комплект для конкретного ремонта, сохраняя требования к опорам компрессора и его двигателя.
