Как заказать подшипники винтового блока по модели и серийному номеру
Заказ подшипников винтового блока начинается с идентификации самого блока. Коммерческая модель компрессора может охватывать разные годы выпуска и исполнения внутренней сборки. Запасная часть бывает обозначена OEM-номером, который не похож на маркировку изготовителя подшипника. Поэтому нужно связать табличку машины, номер блока, позицию чертежа и полное обозначение изделия. Рассмотрим порядок восстановления этой связи для планового ремонта и работы с частично стёршейся маркировкой. Размеры используют для проверки идентичности, сохраняя отдельно требования к точности, осевой функции и комплектности. Так предложения поставщиков относятся к одному техническому заданию, а не к похожим деталям.
Какие данные со шильдика компрессора и винтового блока нужны для заказа подшипников?
Сфотографируйте таблички компрессора и винтового блока целиком. Перепишите изготовителя, полную модель, серийный номер, год и дополнительные индексы. Номер блока особенно важен, если сборку меняли при ремонте. В документах найдите редакцию каталога деталей и позицию опоры.
Дополнительно сообщите тип привода, обороты и историю изменений. При недоступном шильдике приложите общий вид, номера на корпусе и документы прежней поставки. Расхождения не объединяйте в одно предполагаемое обозначение: табличка компрессора может описывать исходную машину, а фактический блок — позднюю замену. В заявке подпишите, какие сведения подтверждены для текущей сборки. Это позволит выбрать применимую документацию и проверить подшипники конкретного экземпляра, не перенося комплектацию соседнего агрегата.
Как сопоставить OEM-номер подшипника компрессора с обозначением производителя подшипников?
OEM-номер сначала связывают со строкой каталога деталей. Он может обозначать одиночный подшипник, согласованный набор либо сборку с дополнительными элементами. Установите границы позиции, затем найдите подтверждённое сопоставление в документации изготовителя или поставки. Поиск похожих цифр не заменяет эту проверку.
Маркировку производителя читают на кольцах и упаковке со всеми суффиксами. Габариты проверяют часть требований, но не восстанавливают точность, угол контакта и комплектуемость. Подтверждённую связь запишите вместе с источником и применимой моделью блока. Если соответствие не установлено, предложение остаётся вариантом на техническую проверку. Такой статус позволяет снабжению сравнивать цену прозрачно, а ремонтной службе видеть, какие характеристики ещё требуют подтверждения перед закупкой и монтажом.
Почему номер компрессора Atlas Copco, Kaeser или другой марки не всегда определяет винтовой блок?
Марка и модель описывают компрессор в целом. В одной линейке встречаются разные редакции блока, а история ремонта может включать замену этой сборки. Поэтому название Atlas Copco, Kaeser или другого бренда не является достаточным идентификатором всех подшипников машины.
Проверьте номер текущего блока и применимый диапазон серийных номеров в документации запасных частей. Например, одинаковое коммерческое название двух компрессоров разных лет не доказывает одинаковую осевую пару. До группировки закупки по парку сначала устанавливают каждую конфигурацию. В ведомости сохраняют цепочку «экземпляр машины — блок — опора», объединяя только подтверждённые одинаковые изделия. Сведения о приводе и ремонтах помогают заметить изменения, которые не отражены в старой спецификации, но влияют на состав заказываемых деталей.
Что входит в подтверждённую ведомость подшипников конкретного винтового блока?
Ведомость должна содержать обе роторные группы и каждую опору с обозначением стороны, функции и количества. Для строки записывают полную маркировку, бренд, OEM-позицию и источник подтверждения. Согласованные наборы выделяют отдельно с описанием состава и ориентации.
Дистанционные элементы, крепёж и уплотнения включают самостоятельными строками или явно определяют их принадлежность комплекту. Отмечают точность, осевой зазор либо преднатяг, сепаратор и специальные требования именно этого блока. Затем проверяют перечень по разрезу и монтажной инструкции: это позволяет обнаружить пропущенную встречную опору или фиксирующую деталь. Снабжение получает основу для сопоставления предложений, а монтажник — понятную привязку поставки к местам установки. Термин «ремкомплект» без расшифровки не подтверждает наличие всех перечисленных элементов.
Как проверить предложенный аналог подшипника компрессора, если исходное обозначение частично стёрлось?
Сохраните читаемые фрагменты и сделайте фотографии при разных направлениях освещения. Запишите габариты и положение детали в блоке. Сопоставьте их с документацией сборки и соседних опор. Размеры помогают отсеять неподходящие варианты, но не доказывают совпадение специального исполнения.
Для кандидата запросите полное обозначение и каталожные характеристики выбранного бренда. Сравните точность, угол контакта, комплектуемость, зазор либо преднатяг, сепаратор и рабочий режим. Неизвестный исходный параметр нельзя заменять предположением из похожего заказа. Согласование выполняют после восстановления достаточных данных, фиксируя источник каждого требования. Если вопрос остаётся открытым, отметьте его в заявке: тогда предложение цены не будет выглядеть как завершённый технический подбор, а поставщик сможет уточнить именно недостающую характеристику.
Что проверить на практике

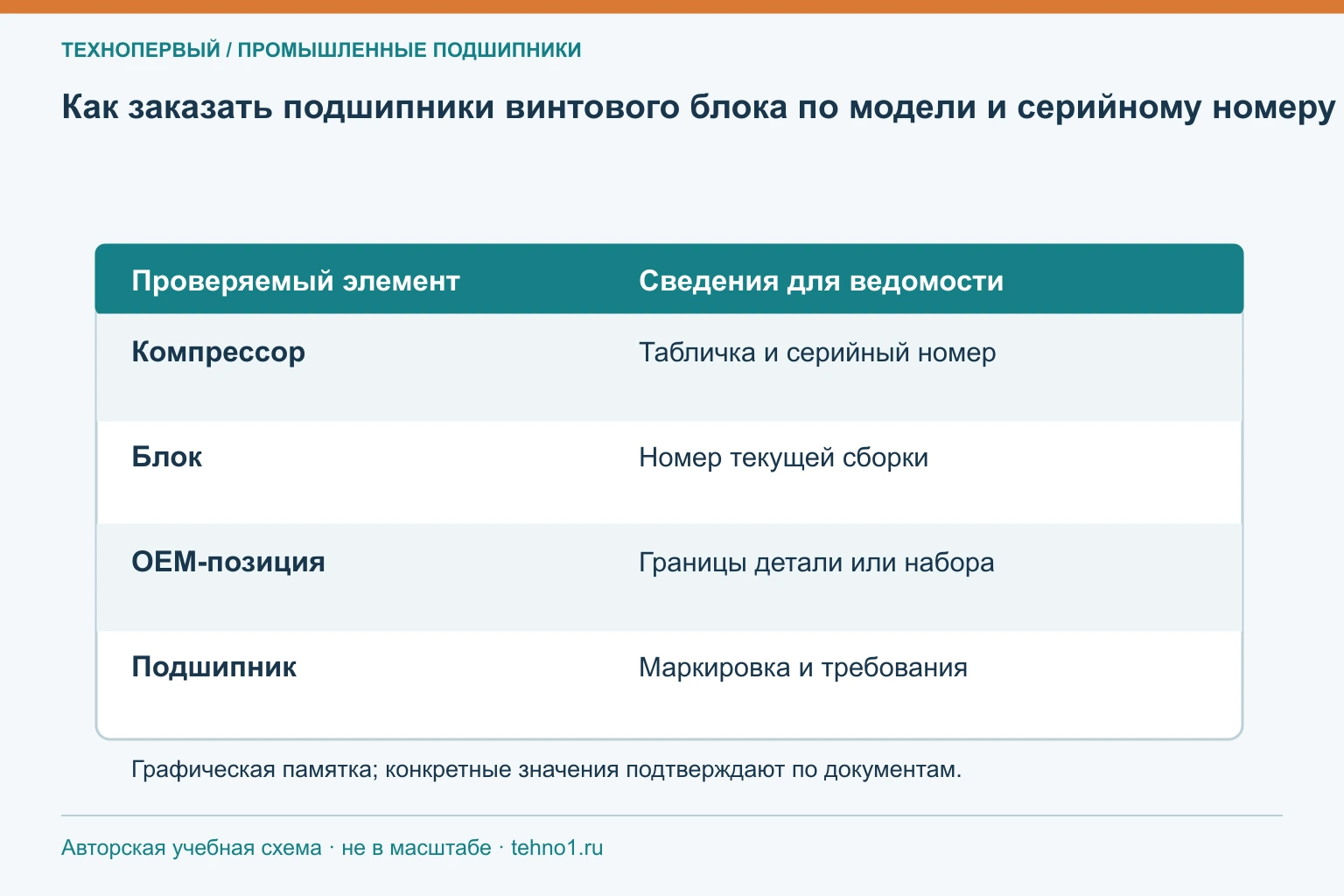

| Поле | Содержание | Назначение |
|---|---|---|
| Машина | Модель и серийный номер | Выбор документации |
| Блок | Номер текущей сборки | Учёт редакции и ремонта |
| Опора | Ротор, сторона, функция | Привязка позиции |
| Подшипник | Полная маркировка и бренд | Проверка исполнения |
| Комплект | Состав и связанные детали | Границы поставки |
Подготовка к подбору
Перед сравнением цен убедитесь, что предложения относятся к одной подтверждённой ведомости. Бренды сравнивают после технического сопоставления, а комплекты — по полному составу. При утраченной маркировке приложите данные блока и выделите незакрытые вопросы. Поставщик сможет подготовить проверяемый вариант для конкретной машины. Итоговое согласование сохраните вместе с документами ремонта: оно понадобится для приёмки поставки и последующих закупок одинаковых позиций.
