Подшипники цилиндрического редуктора: опоры входного, промежуточного и выходного валов
В цилиндрическом редукторе подшипники работают как часть общей силовой схемы: зубчатые колёса передают нагрузку валам, опоры передают её корпусу, а корпус сохраняет положение осей зацепления. Поэтому перечень одинаковых по размеру деталей ещё не описывает комплект для ремонта. Нужно установить место каждой опоры, направление воспринимаемых сил и способ компенсации теплового удлинения. Для службы снабжения такая разметка превращает неопределённый запрос «подшипники редуктора» в проверяемую ведомость. Для механика она помогает связать повреждение конкретной дорожки с нагрузкой ступени. Разберём последовательность проверки для промышленного цилиндрического редуктора, включая агрегаты семейства Ц2У, без привязки к неподтверждённым заводским комплектациям.

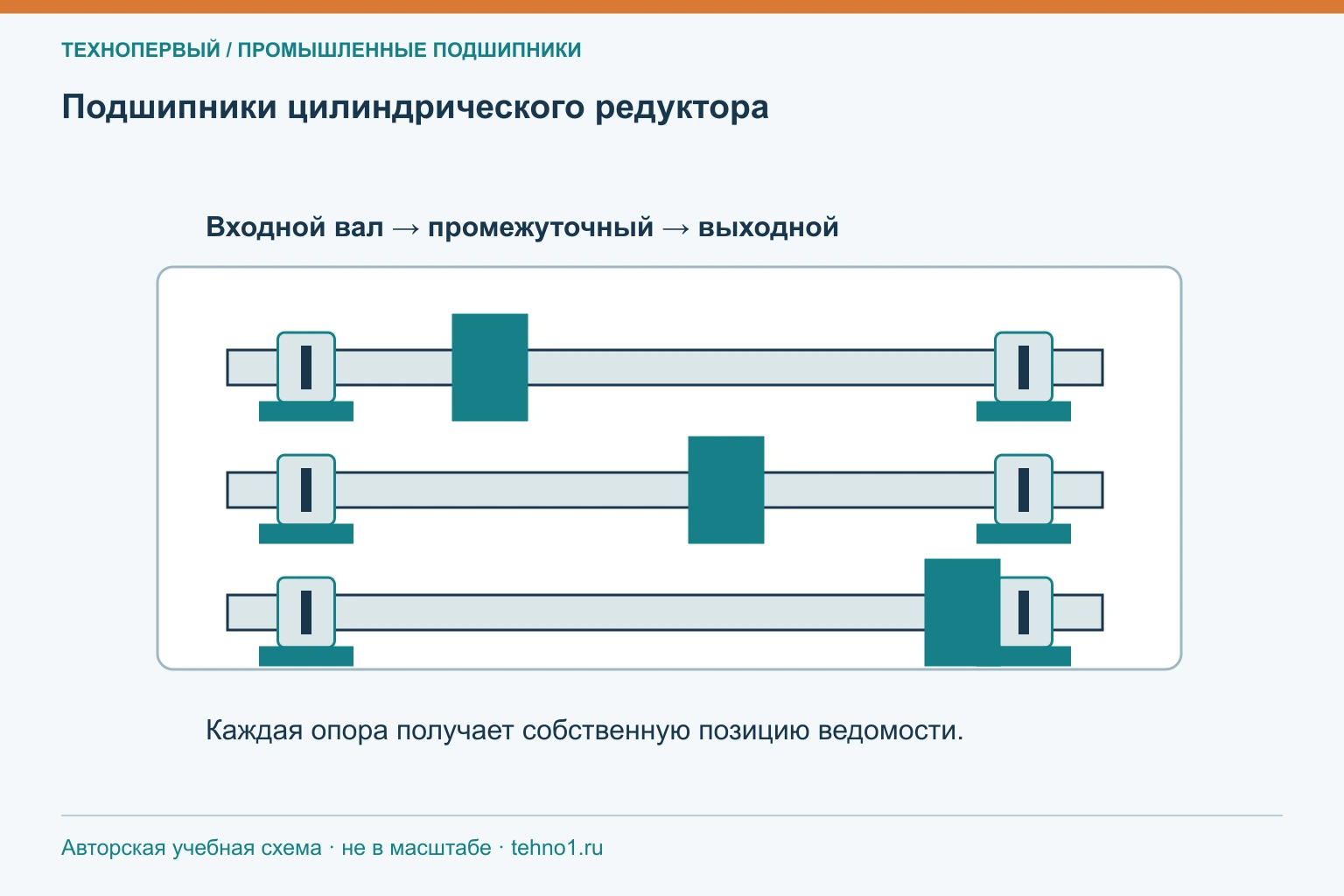

Как определить подшипники каждой ступени цилиндрического редуктора по сборочному чертежу?
Начните со сборочного чертежа и связанной с ним спецификации одной редакции. Найдите входной вал по соединению с двигателем, выходной — по соединению с рабочей машиной, затем проследите промежуточные ступени. Каждой опоре присвойте уникальную метку: вал, сторона корпуса, позиция спецификации. По разрезу отметьте бурты, крышки, распорные кольца и элементы осевой фиксации. Это показывает функцию подшипника лучше, чем его условное изображение. Перенесите полное обозначение и количество в ведомость, отдельно запишите исполнение из примечаний. Если одинаковая позиция встречается несколько раз, проверьте, действительно ли она относится к одинаковым деталям. При расхождении чертежа с разобранным узлом зафиксируйте оба варианта: ранее установленная деталь могла оказаться ошибочной заменой.
Чем различаются условия работы опор входного и выходного валов редуктора?
Входной вал обычно вращается быстрее, а выходной передаёт больший крутящий момент. Однако из этого нельзя автоматически заключить, что каждый выходной подшипник нагружен сильнее: реакции определяются диаметрами колёс, расположением зацепления, расстоянием между опорами и внешними силами. Быстроходная опора чувствительна к потерям на трение и подаче масла; тихоходная — к контактным нагрузкам и достаточности смазочной плёнки. На выходе дополнительно учитывают консольную звёздочку, шкив или муфту. Например, перенос звёздочки дальше от корпуса увеличивает изгибающий момент при прежнем моменте привода. В расчёт следует включать реальное расположение нагрузки, рабочие обороты, пуски и перегрузки, а не только паспортную мощность электродвигателя. Промежуточный вал одновременно получает силы от двух зацеплений.
Как косозубое зацепление влияет на выбор подшипников редуктора?
Косозубое зацепление создаёт окружную, радиальную и осевую составляющие силы. Окружная составляющая передаёт момент, радиальная раздвигает колёса, осевая стремится сдвинуть их вдоль валов. Направление последней зависит от направления зубьев и передаваемого момента, поэтому стрелку нельзя назначить только по фотографии вращения. Опорная схема должна воспринимать возникающую осевую нагрузку в предусмотренных режимах, включая реверс, если он разрешён. Радиальная опора без соответствующей осевой способности эту задачу не решит. Для промежуточного вала важно сложение сил от обеих ступеней: они могут частично компенсироваться или усиливать друг друга. При замене типа подшипника проверяют весь путь передачи осевого усилия через кольца, бурты, крышку и крепёж корпуса, а не отдельную каталожную грузоподъёмность.
Где в цилиндрическом редукторе нужна фиксирующая, а где плавающая опора?
Фиксирующая опора задаёт осевое положение вала, а плавающая допускает его расчётное удлинение относительно корпуса. Обычно такую функцию назначают схемой, а не выбирают произвольно при ремонте. Осевое перемещение может происходить внутри подходящего подшипника либо в специально предусмотренном сопряжении кольца с посадочным местом. Эти решения нельзя смешивать: затянутая крышка способна случайно заблокировать проектное перемещение. Вместе с тем существуют регулируемые схемы с двумя противопоставленными подшипниками, которые нельзя описать простой парой «фиксирующий — плавающий». Проверьте разрез узла и монтажные указания. Практический пример: холодный вал вращается свободно, но после прогрева нагрузка растёт из-за лишнего осевого ограничения. Тогда увеличение начального радиального зазора само по себе не устраняет неправильную схему фиксации.
Какие сведения с шильдика редуктора Ц2У нужны для проверки комплекта подшипников?
Сфотографируйте шильдик целиком и перепишите изготовителя, полное обозначение модели, передаточное число, заводской номер, год и исполнение, если они указаны. Для Ц2У название семейства без типоразмера и дополнительных индексов недостаточно. Отдельно добавьте монтажное положение, направление вращения, фактические обороты входа и сведения о предыдущем ремонте. Передаточное число помогает идентифицировать зубчатую комплектацию, но не заменяет заводскую спецификацию опор. Если табличка повреждена, приложите общий вид корпуса, размеры межосевых расстояний по документации и фотографии маркировки снятых подшипников. В запросе полезно разделить подтверждённые данные и предположения. Согласованный комплект должен быть привязан к конкретному экземпляру редуктора, а каждая строка поставки — к валу и стороне установки.

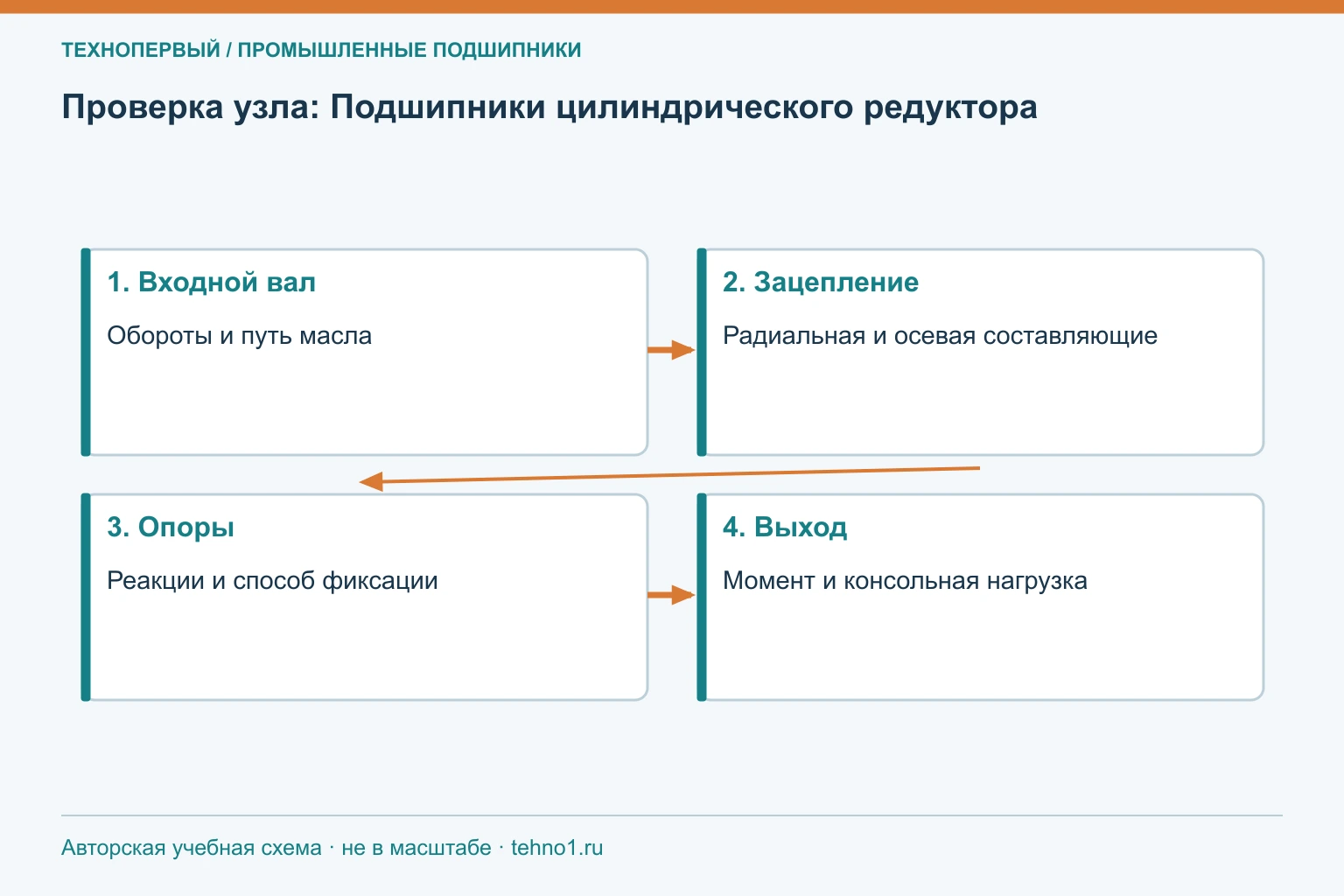

Что проверить на практике
| Опора | Что проверять в первую очередь | Что внести в ведомость |
|---|---|---|
| Входной вал | Скорость и подвод масла | Обороты, сторона, полное обозначение |
| Промежуточный вал | Силы двух зацеплений | Позиция, осевая функция, количество |
| Выходной вал | Момент и внешняя консольная нагрузка | Схема привода рабочей машины |
| Фиксирующая опора | Путь осевого усилия | Бурты, крышки, парная установка |
| Плавающая опора | Возможность теплового перемещения | Где именно допускается смещение |
Подготовка к подбору
Начинайте подбор с карты валов и опор. Полное обозначение подшипника, изготовитель и позиция на чертеже должны образовывать одну строку заявки. Скорость входного вала, момент выходного и осевые силы косозубых ступеней проверяются раздельно, затем объединяются в общую схему. Если неизвестен способ осевой фиксации, комплект пока нельзя считать подтверждённым. После согласования деталей сохраните ведомость вместе с номером редуктора: при следующем ремонте это сократит поиск и поможет выявить изменения предыдущей сборки.
