Опоры центробежного компрессора: когда применяют качение, а когда скольжение
Высокая частота вращения центробежного компрессора делает устройство опор частью общей динамики ротора. В одних машинах используют подшипники качения, в других — масляные опоры скольжения; существуют и дополнительные конструктивные решения, которые определяются документацией агрегата. Внешнее сходство корпусов не позволяет выбрать замену. Радиальная опора удерживает ось ротора, а упорная ограничивает его перемещение вдоль оси. Для закупки сначала устанавливают эту функцию и состав сборки. Далее проверяют требования к рабочему режиму, смазыванию и измерениям. Разберём основные признаки, которые помогают описать опору промышленного компрессора и понять, когда требуется обычная замена детали, а когда — инженерная переработка узла.
Как по документации определить тип опор промышленного центробежного компрессора?

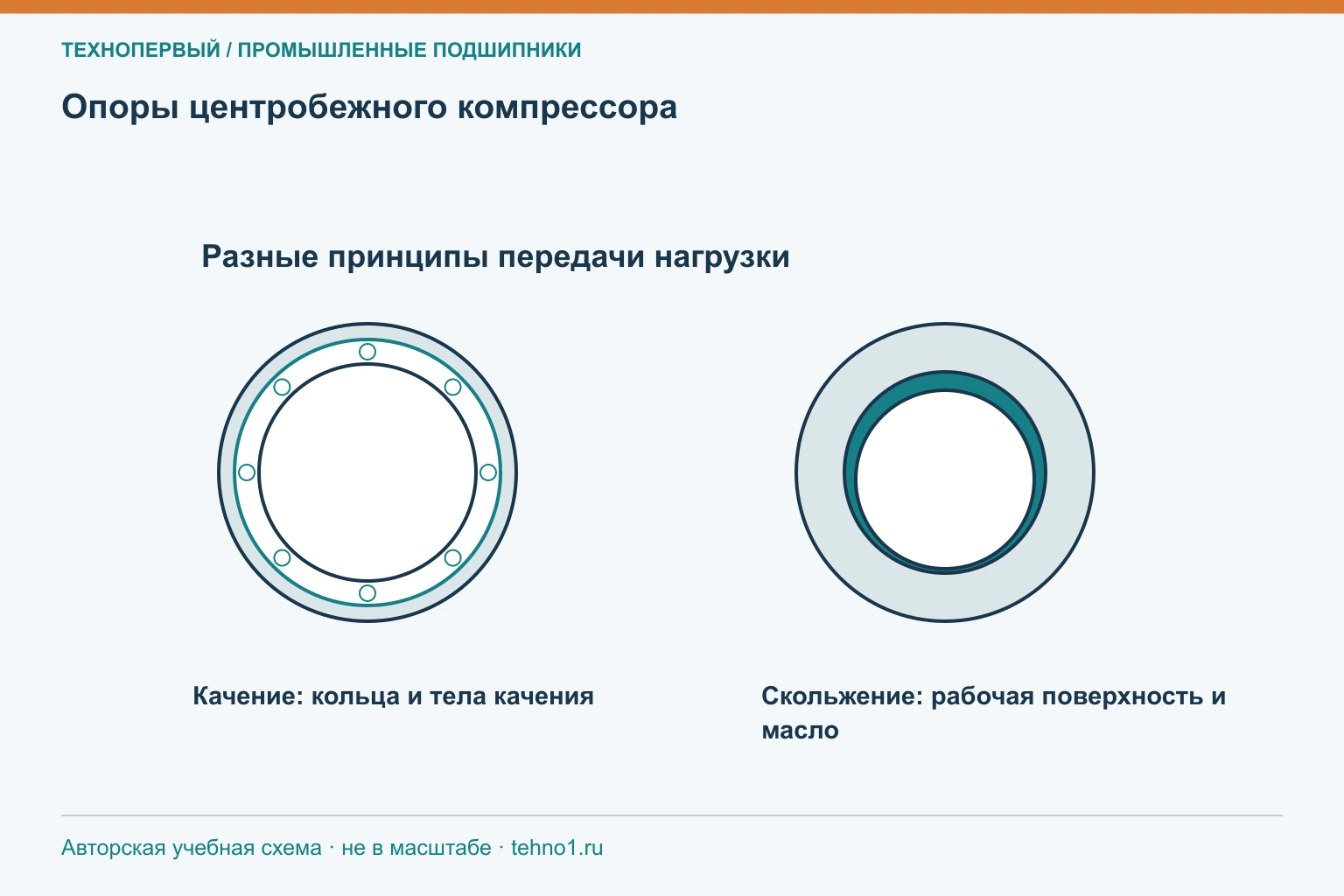

Найдите продольный разрез ротора и спецификацию его опор. У подшипника качения видны кольца и тела качения; у масляной опоры скольжения — рабочие поверхности вкладыша или сегментов, каналы подачи и предусмотренные зазоры. Применяемый тип должен быть подтверждён обозначением сборки, поскольку условное изображение на общей схеме бывает недостаточно подробным.
Затем выделите радиальные и осевые функции. Они могут выполняться разными сборками либо совмещаться в одной опоре. Сопоставьте номера с документацией системы смазки и контроля ротора. Особенно важно знать, заказывается ли сменный вкладыш, отдельный сегмент, подшипник качения или полный корпус. Перечень датчиков и уплотнений тоже уточняют: изображённые рядом элементы не обязательно входят в состав поставки запасной опоры.
Почему подшипник качения нельзя считать прямой заменой гидродинамической опоры компрессора?
Гидродинамическая опора передаёт усилие через масляную плёнку и имеет собственные жёсткость, демпфирование и тепловое поведение. Подшипник качения передаёт нагрузку через контакты тел качения с дорожками. Даже при совпадении наружных габаритов эти решения иначе влияют на движение ротора и требования к корпусу.
Замена принципа работы меняет опорную схему, тепловой баланс, требования к смазке и потенциально критические скорости системы. Поэтому она требует расчёта и проверки агрегата. Для службы снабжения практический вывод прост: предложение другого типа оформляют как инженерный вариант, а не как подтверждённый аналог. При штатном ремонте сохраняют предусмотренное решение и сверяют конкретный сборочный номер. Способность отдельного изделия выдержать каталожные обороты ещё не подтверждает пригодность компрессора с изменёнными опорами.
Какие параметры ротора нужны для проверки подшипника высокоскоростного компрессора?
Нужны рабочие и максимальные обороты, масса и геометрия ротора, расположение рабочих колёс и муфты, расстояния между опорами и действующие нагрузки. Для расчётной проверки добавляют данные о дисбалансе, допустимых перемещениях, тепловом состоянии и динамических характеристиках опор. При наличии используют результаты вибрационных измерений и сведения о переходных режимах.
Каталожная предельная скорость подшипника зависит от исполнения и условий работы; её нельзя приравнивать к безопасной скорости любого ротора. Например, одинаковая деталь в более длинном роторе не сохраняет автоматически прежнюю динамику системы. Для закупки исходной запасной части передают модель, серийный номер и подтверждённое обозначение сборки. Если эти данные отсутствуют, измерения помогают восстановить идентичность, но сами по себе не заменяют проектную проверку высокоскоростного агрегата.
Чем упорная опора компрессора отличается от его радиальной опоры?
Радиальная опора воспринимает составляющую нагрузки поперёк оси, упорная — вдоль неё. В центробежном компрессоре осевое усилие связано с работой ступеней и распределением давлений. Его направление и величина зависят от конструкции и режима, поэтому упорную опору рассматривают вместе с системой разгрузки ротора.
В документации найдите, где задаётся осевое положение и каким поверхностям разрешено перемещение. Для опоры скольжения уточните рабочие и встречные упорные поверхности, состав сегментов и способ их установки. Для качения — ориентацию и комплектность. При заказе важно не перепутать одну сторону восприятия нагрузки с полной двусторонней сборкой. Фотографии торцов и схема передачи осевого усилия помогают уточнить позицию, сохранив порядок деталей и требования к зазорам агрегата.
Какие сведения о системе смазки нужно передать поставщику опор компрессора?
Передают тип и вязкостный класс масла, температуры подачи и возврата, схему подачи, фильтрацию и охлаждение. Давление следует подписывать по точке измерения: показание общего коллектора не характеризует автоматически каждую опору. Нужны предусмотренные расходы, положение ограничителей и условия пуска, если они участвуют в работе сборки.
Для опоры скольжения особенно важны геометрия подводов и возможность формирования несущей плёнки. Для качения проверяют предусмотренный способ подачи и отвода масла. Дополнительно фиксируют загрязнение, наличие воды и результаты анализа после отказа. При замене сборки сохраняют соответствие масляных каналов корпуса и новой детали. Универсальное назначение давления или вязкости по одному диаметру вала не описывает тепловой режим компрессора, поэтому параметры берут из подтверждённой документации конкретной машины.

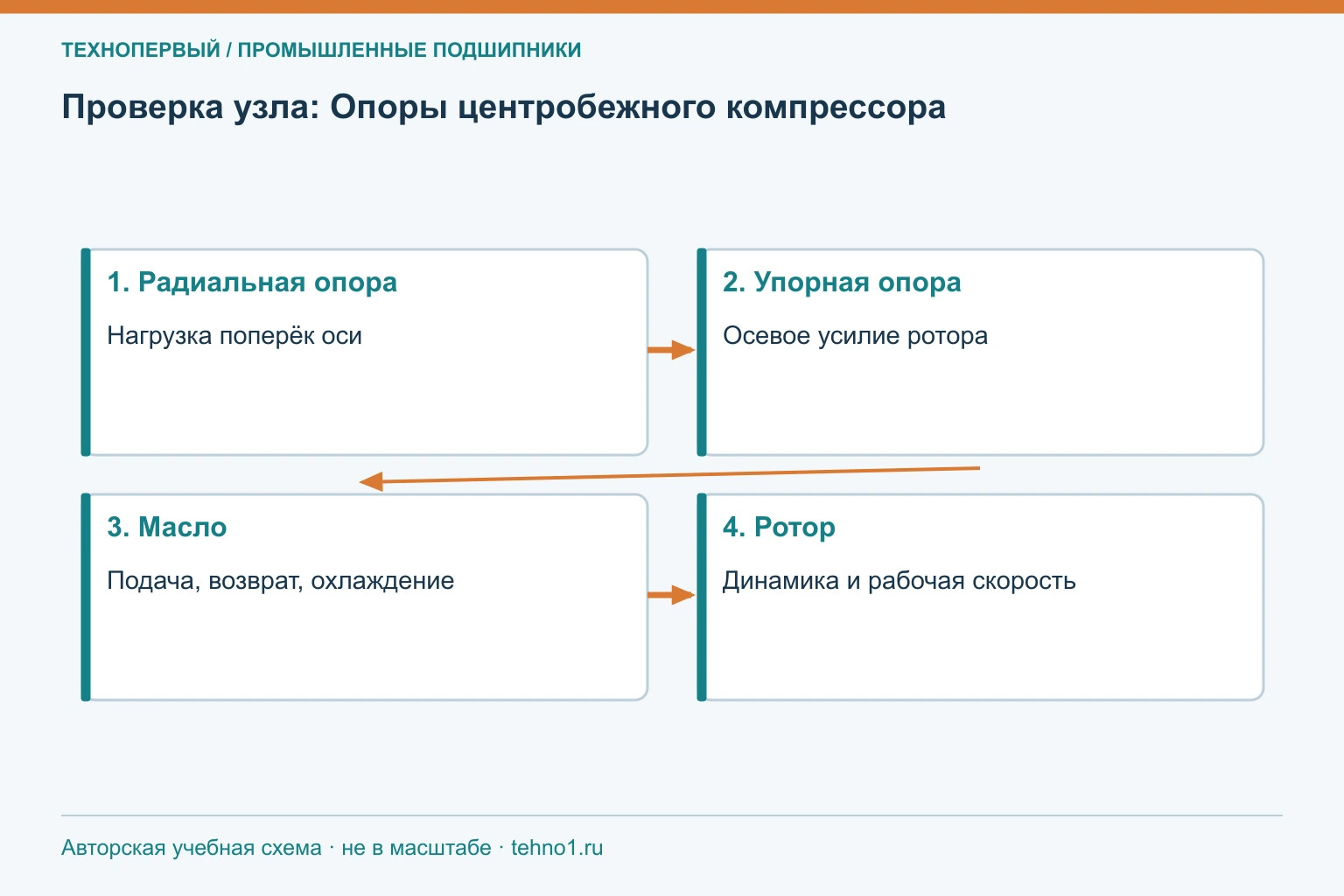

Что проверить на практике
| Проверка | Опора качения | Опора скольжения |
|---|---|---|
| Идентификация | Полное обозначение и комплект | Чертёжный номер, вкладыши или сегменты |
| Геометрия | Посадки и опорные торцы | Рабочие поверхности и масляные каналы |
| Режим | Нагрузки, скорость, смазывание | Плёнка, тепловой режим, динамика |
| Осевая функция | Тип и ориентация подшипников | Упорные поверхности и состав сборки |
Подготовка к подбору
Запрос на опору центробежного компрессора должен включать её функцию, номер сборки и границы поставки. Приложите разрез с выделенной деталью, сведения о роторе и системе масла. Это помогает отделить сменную запасную часть от предложения изменить конструкцию. После подтверждения технического соответствия сравнивают производителя, документацию, сроки и стоимость. Для высокоскоростной машины проверка опоры всегда связана с требованиями агрегата в целом.
