Подшипники винтового компрессора: радиальная и осевая фиксация роторов
Подшипники винтового блока удерживают два ротора в строго определённом взаимном положении и воспринимают силы, возникающие при сжатии газа. Ошибка выбора может изменить не только ресурс опоры, но и внутренние зазоры компрессора. Поэтому замену рассматривают как восстановление согласованной механической системы: радиальные опоры, осевая фиксация, дистанционные детали, корпус и смазка работают совместно. Нельзя переносить комплект с другого блока лишь по мощности двигателя или наружным размерам колец. Для промышленного компрессора необходимы идентификатор самого винтового блока, схема каждой стороны роторов и полные обозначения деталей. Такой набор данных позволяет обсуждать техническую применимость и состав поставки без догадок.
Какие функции выполняют радиальные и упорные подшипники винтового блока?
Радиальные подшипники удерживают оси роторов относительно корпуса и воспринимают поперечные силы. Осевые опоры задают положение вдоль оси и принимают результирующее осевое усилие от газовых сил и кинематики блока. В конкретной конструкции эти функции могут быть разделены между роликовой опорой и шариковым упорным комплектом либо совмещены в подшипниках комбинированного действия. Важен реальный путь нагрузки, а не название детали в складской карточке. Например, подшипник, способный воспринимать осевую силу, может быть установлен так, что радиальная нагрузка передаётся через соседнюю опору. По разрезу проследите фиксацию каждого кольца, контакт с дистанционными элементами и возможность теплового перемещения. Это позволяет понять, какие характеристики требуется сохранить при заказе и последующей сборке.

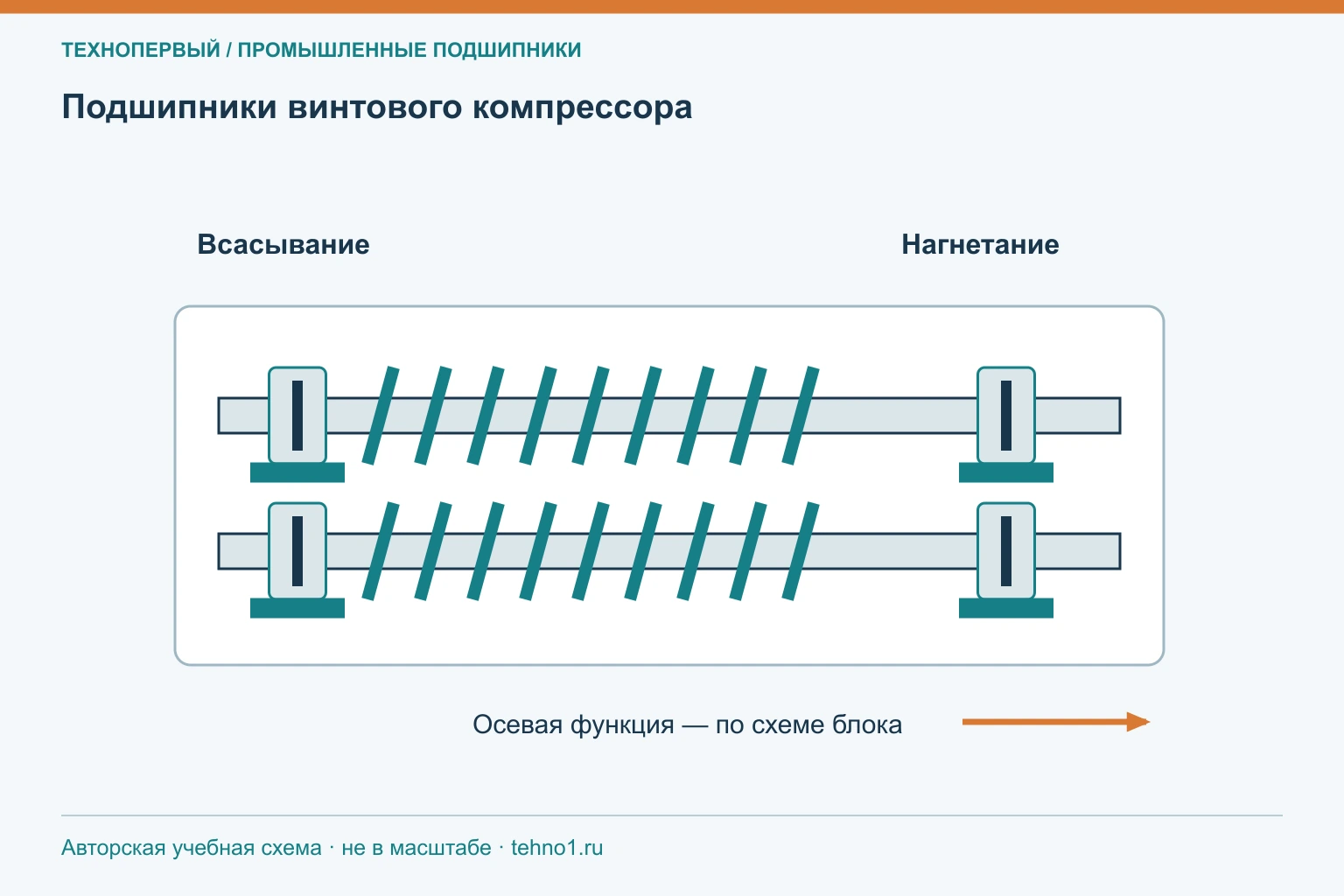

Почему стороны всасывания и нагнетания требуют раздельной проверки подшипников компрессора?
По мере движения газа вдоль рабочей полости меняются давление и температура, поэтому условия на двух сторонах блока неодинаковы. Различаться могут нагрузки, размеры шеек, смазочные каналы и расположение элементов осевой фиксации. Нельзя предполагать одинаковый комплект на всасывании и нагнетании даже при похожем внешнем корпусе. На схеме отдельно обозначьте сторону всасывания, сторону нагнетания и сторону привода: последние два понятия не всегда совпадают. Затем разнесите снятые детали по этим местам. Для диагностики также нужны раздельные измерения в предусмотренных точках, иначе локальный нагрев теряется в общей температуре блока. Сравнение двух сторон полезно, но неодинаковые температуры сами по себе не доказывают неисправность: сначала учитывают штатное распределение тепла и установленную схему подачи масла.
Какие данные нужны для подбора подшипников ведущего и ведомого роторов компрессора?
Нужны изготовитель, тип, серийный номер и исполнение винтового блока, а также номер компрессорной установки для связи с её документами. По каждой опоре передают полное обозначение, бренд, размеры и положение на ведущем или ведомом роторе. Указывают стороны всасывания и нагнетания, число подшипников в комплекте, ориентацию и маркировку согласования. Из рабочих данных важны обороты, давление на входе и выходе, режим регулирования, среда и способ смазки. Для блока после ремонта добавляют фактические измерения посадок и сведения о заменённых дистанционных деталях. Не следует считать опоры ведущего и ведомого роторов одинаковыми: их геометрия, скорости и результирующие нагрузки могут различаться. Общая фотография разобранного блока дополняет маркировку, но не заменяет привязку каждого образца к месту.
Как осевое положение роторов связано с подшипниковой схемой винтового компрессора?
Осевое положение ротора определяется цепью опорных торцов: буртом вала, кольцами подшипников, дистанционными деталями, крышкой и корпусом. Настройка осевой опоры участвует в формировании рабочих зазоров ротора относительно торцевых поверхностей. Поэтому замена подшипника с другим осевым поведением может изменить положение даже при совпадении посадочных размеров. Дополнительно учитывают тепловое расширение и деформации под давлением. Практический пример: прежняя дистанционная деталь была подобрана для конкретной сборки; после изменения подшипников её повторное применение без проверки не гарантирует прежнего зазора. Измерение выполняют по методике блока, с заданными условиями нагружения и температуры. Обычный радиальный зазор подшипника и торцевой зазор ротора — разные величины, и исправлять одну подбором другой без расчёта нельзя.
Почему подшипник винтового блока нельзя подбирать только по размерам?
Три основных размера не описывают угол контакта, точность вращения, внутреннюю геометрию, сепаратор и состояние согласованного комплекта. Для винтового блока дополнительно критичны осевая жёсткость, рабочий зазор или преднатяг, условия смазки и допустимые скорости. Подшипник может физически установиться в корпус, но иначе распределять усилие между рядами или менять положение ротора. Сравнение начинается с полного обозначения и технических требований к позиции, затем проверяют каждое отличие предлагаемой детали. Особенно внимательно относятся к специальным суффиксам и заводским номерам комплектов. Если исходный индекс не расшифрован, замена ещё не подтверждена. Решение должно охватывать пару или группу подшипников целиком, когда именно она обеспечивает проектную осевую фиксацию, а не ограничиваться подбором одного кольца по измерению.

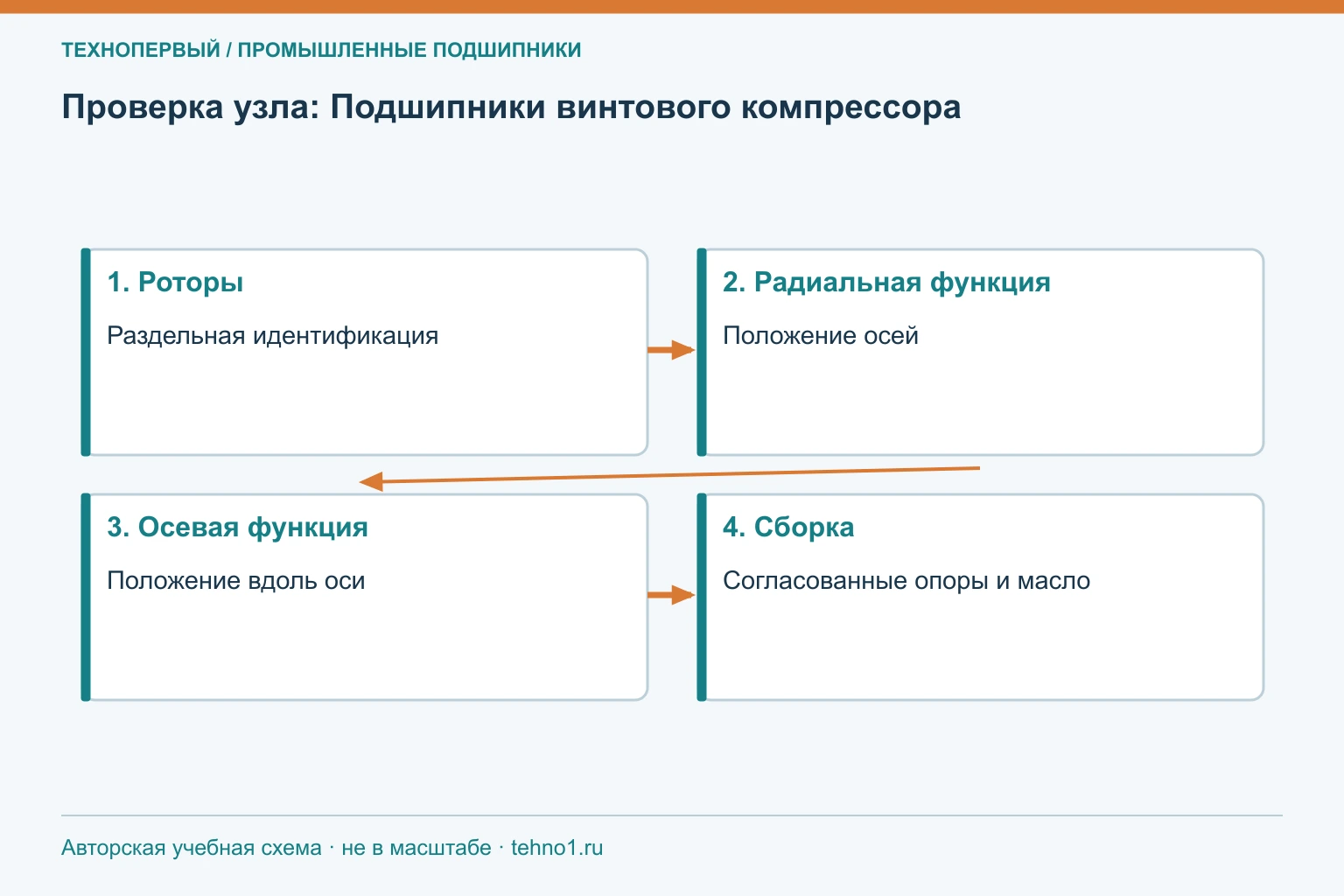

Что проверить на практике
| Признак опоры | Что требуется установить | Документ для проверки |
|---|---|---|
| Ротор | Ведущий или ведомый | Разрез винтового блока |
| Сторона | Всасывание, нагнетание, привод | Схема расположения опор |
| Радиальная функция | Где воспринимается поперечная сила | Конструкция посадок и колец |
| Осевая функция | Где фиксируется положение ротора | Сборочная размерная цепь |
| Комплект | Количество, ориентация, настройка | Полное обозначение и спецификация |
| Режим | Обороты, давления, смазка | Рабочие данные установки |
Подготовка к подбору
Подбор подшипников винтового компрессора должен сохранять положение обоих роторов и проектное распределение сил. Разделяйте четыре зоны: ведущий и ведомый роторы, стороны всасывания и нагнетания. Полное обозначение каждой детали связывайте со схемой и идентификатором блока. Если осевая фиксация обеспечивается согласованным комплектом, проверяйте его целиком вместе с дистанционными элементами. Размеры служат полезным фильтром поиска, а подтверждение замены требует сопоставления технических характеристик и условий конкретной сборки.
