Повреждения подшипников вибровозбудителя: фреттинг, проскальзывание и нагрев
Вибровозбудитель создаёт колебания для работы машины, поэтому высокая вибрация корпуса сама по себе не означает повреждение подшипника. Диагностика должна отделять штатное возбуждение от новых признаков износа, ослабления посадок и нарушения смазывания. Фреттинг, проскальзывание и нагрев могут иметь разные причины и сочетаться в одной опоре. Для повторного отказа полезнее карта повреждений и режима, чем предположение о единственном виновном элементе. Рассмотрим, какие данные сохранить до разборки и как связать их с фактической конструкцией. Выбор замены проводят после установления исходного исполнения и проверки сопряжений, сохраняя полное обозначение и бренд в документах ремонта.
Почему фреттинг может появиться на посадке подшипника вибровозбудителя?
Фреттинг связан с малыми относительными перемещениями контактирующих поверхностей. На посадке кольца такие перемещения могут сопровождаться износом и продуктами окисления. Причины ищут в фактическом сопряжении, направлении нагрузки, деформации деталей и предусмотренной функции опоры, а не только в материале подшипника.
Осмотрите вал и отверстие кольца, корпус и наружную поверхность, сохраняя распределение следов по окружности. Измерьте геометрию посадок и уточните, где конструкция допускает тепловое перемещение. Некоторые специальные исполнения имеют решения именно для конкретного сопряжения; их применимость проверяют по документации. Добавление произвольного покрытия или затягивание посадки без проверки может изменить функцию свободной опоры. Сначала отделяют нежелательное микроперемещение от предусмотренного перемещения в узле и выясняют условия контакта поверхностей.
Как недостаточная нагрузка и проскальзывание могут влиять на подшипник вибрационной машины?
Для устойчивой кинематики подшипнику требуется соответствие нагрузки, скорости и смазывания его конструкции. При неблагоприятном сочетании тела качения могут испытывать нежелательное скольжение относительно дорожек, что способно сопровождаться повреждением поверхностей и дополнительным тепловыделением. Однако это не определяется только средней массой машины.
Соберите режим ускорений, обороты и изменение нагрузки по циклу, особенно при пуске и работе без материала. Уточните исполнение сепаратора и фактическую подачу смазки. Следы на дорожках сопоставляйте с другими признаками, не назначая диагноз по одной полосе. Проверка минимальной нагрузки и предельных режимов проводится для конкретного каталожного изделия в указанных условиях. Произвольное увеличение массы или натяга не является универсальным средством: изменение должно соответствовать расчёту и конструкции вибровозбудителя.
Какие данные нужны для разбора повторного нагрева подшипников грохота?
Нужны температурный тренд, точки измерения, обороты, загрузка и параметры возбуждения. Отдельно запишите время после запуска, момент появления нагрева и изменения после ремонта. Данные масла или пластичной смазки включают материал, количество по выполненной процедуре, интервалы обслуживания и состояние загрязнения.
Сопоставьте их с полным обозначением подшипника, монтажными измерениями, геометрией корпуса и осевой фиксацией. Повторный нагрев может сопровождать несколько факторов, поэтому сравнивайте одинаковые условия до и после вмешательства. Например, измерение на корпусе сразу после пуска нельзя напрямую сравнить с показанием после длительной работы под загрузкой. При недопустимых симптомах действуют по регламенту машины, сохраняя доступные данные до разборки. Карточка должна показывать последовательность событий, позволяя проверить гипотезы о посадках, смазке и кинематике.
Как отличить рабочие колебания грохота от признаков неисправности его подшипников?

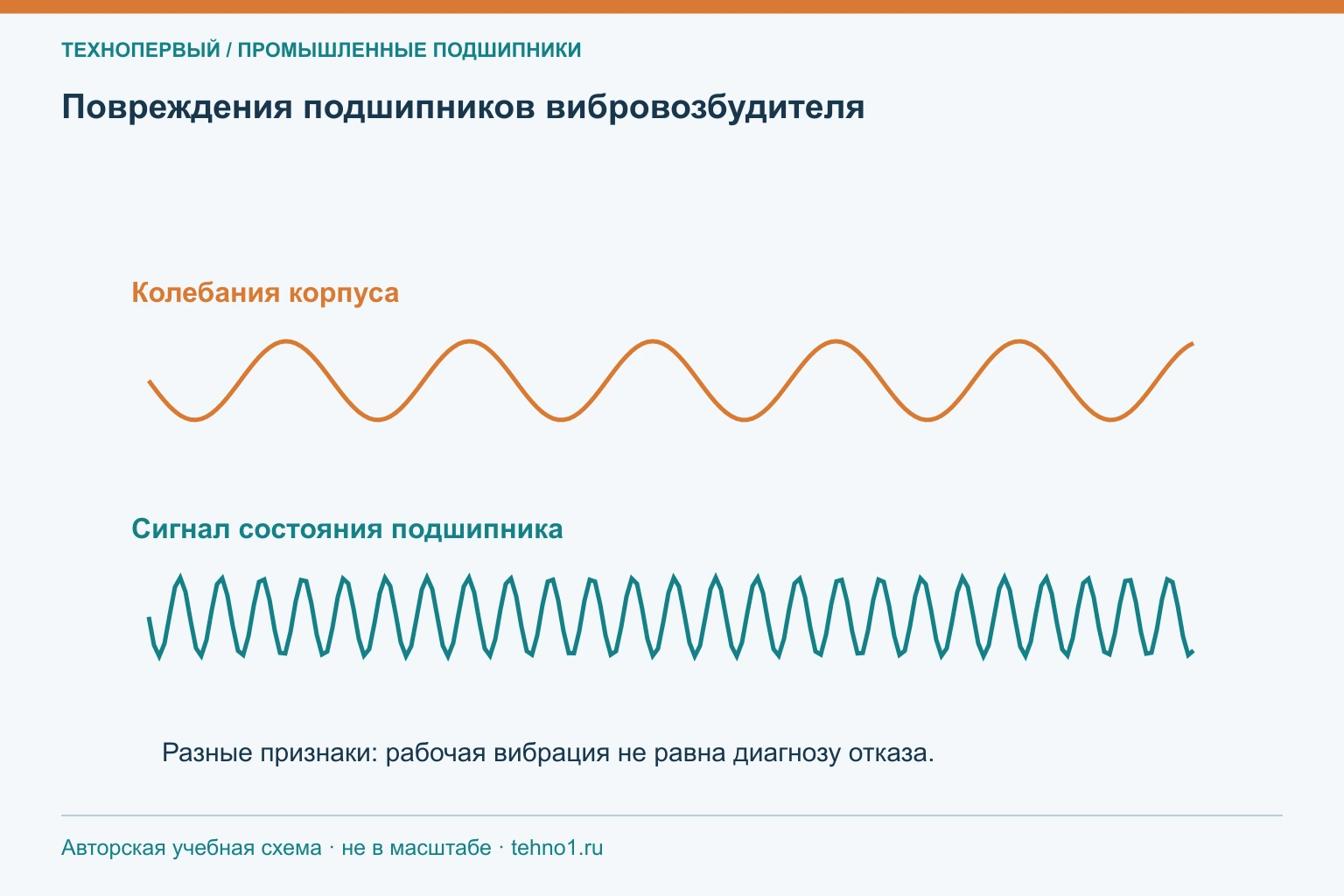

Штатные колебания связаны с частотой и схемой возбуждения. Признаки повреждения ищут в изменении спектра, высокочастотных составляющих, температуре, шуме и сравнении с прежними измерениями при том же режиме. Один общий уровень вибрации без расположения датчика и параметров машины недостаточен для вывода о подшипнике.

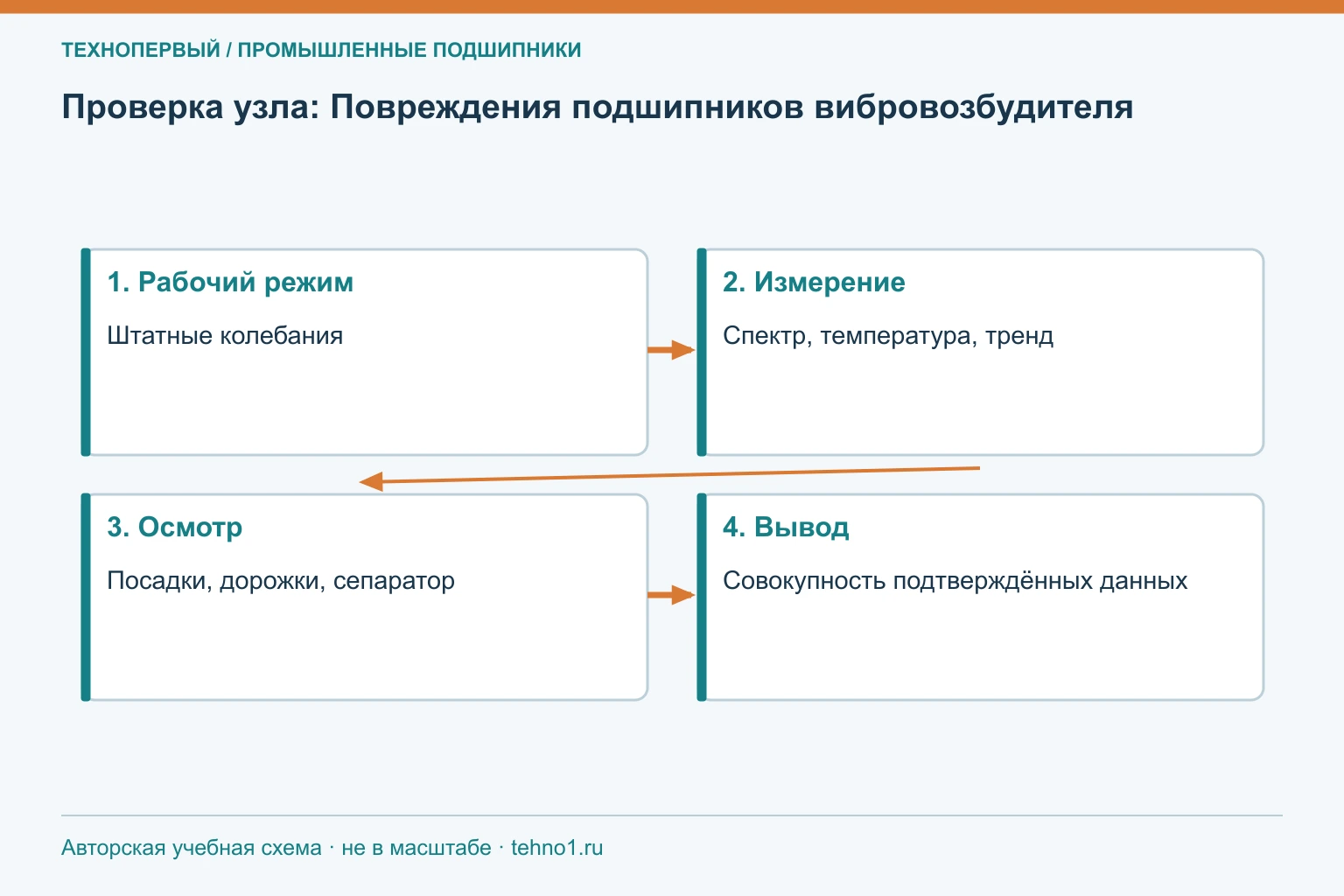

Используют методику контроля конкретного агрегата и подходящую измерительную систему. Отметьте направление, точку крепления датчика, обороты и загрузку. Для одинаковых опор полезно сравнение сторон, но конструктивные различия также учитывают. Новая составляющая может быть связана с ослаблением корпуса, приводом или изменением возбуждения, а не только с дорожкой качения. Диагноз строят по совокупности признаков и подтверждают осмотром, сохраняя связь результатов с конкретной позицией опоры.
Что фиксировать при осмотре снятого вибрационного подшипника для последующего подбора замены?
Зафиксируйте полную маркировку, бренд, место установки и ориентацию колец. Снимите дорожки по окружности, тела качения, сепаратор, отверстие внутреннего кольца и наружную поверхность. Добавьте фотографии вала, корпуса, уплотнений и крепления. Сохраните взаимное положение деталей, если оно помогает восстановить направление нагрузки.
К осмотру приложите параметры режима, наработку и монтажный протокол. Отдельно запишите утраченные элементы маркировки, не восстанавливая их по догадке. Для предложения аналога проверяют отверстие, зазор, допуски, сепаратор, специальные поверхности и применимость к ускорениям. Замена бренда не устраняет изношенную посадку или нарушение смазки. Поэтому ведомость нового комплекта связывают с результатами проверки причин отказа, а утверждённое обозначение сохраняют для приёмки и контроля после запуска.
Что проверить на практике
| Признак | Возможная область проверки | Данные для сопоставления |
|---|---|---|
| Следы на посадке | Микроперемещения и геометрия | Фото, размеры, функция опоры |
| Следы скольжения | Кинематика и смазывание | Нагрузка, скорость, ускорения |
| Повторный нагрев | Монтаж и рабочий режим | Температурный тренд, протокол |
| Новый спектральный признак | Подшипник, привод, крепление | Точки датчиков и прежние записи |
| Утрата маркировки | Идентификация исполнения | Документация машины и поставки |
Подготовка к подбору
Сохраните данные до очистки и повторной сборки. Карта опоры должна объединять маркировку, измерения посадок, режим и повреждения. Тогда техническое согласование следующей поставки учитывает причину отказа, а не только размеры детали. Для вибрационной машины особенно полезны сопоставимые измерения до ремонта и после запуска. Они помогают проверить результат выполненных работ и подтвердить, что предусмотренная функция подшипникового узла восстановлена.
