Подшипники вибрационного грохота: опоры вибровозбудителя и условия работы
Подшипники промышленного грохота работают внутри машины, которая специально создаёт колебания. Поэтому обычная логика опоры вращающегося вала в неподвижном корпусе здесь не всегда применима. Направление силы относительно каждого кольца зависит от схемы возбудителя, а внешнее ускорение влияет на внутренние детали подшипника. При подборе нужно восстановить кинематику: где находится эксцентриситет, что вращается и что перемещается вместе с коробом. Число подшипников помогает ориентироваться, но не заменяет разрез узла. Разберём, какие нагрузки и параметры определяют проверку опор грохота и какие документы нужны для оборудования семейства ГИТ или другой промышленной машины.
Какие нагрузки действуют на подшипники вибровозбудителя промышленного грохота?

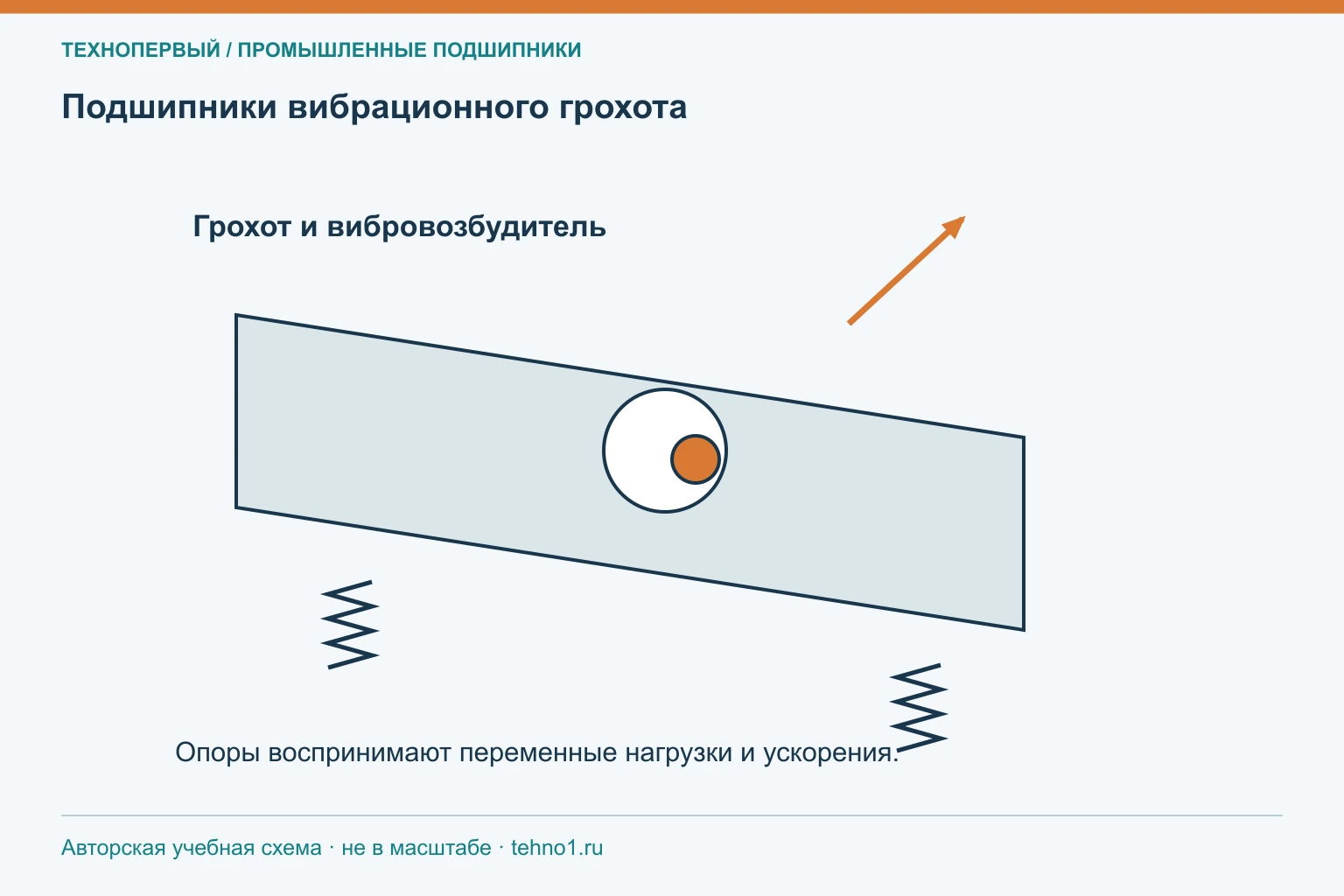

Опоры воспринимают силы от дисбалансов или эксцентрикового механизма, реакции движущегося короба, собственного веса и привода. На эти нагрузки накладываются ускорения корпуса, изменение подачи материала и переходные процессы. Величина и распределение сил зависят от кинематической схемы, поэтому их нельзя вычислить только по массе грохота.
При вращении дисбаланса направление возбуждающей силы меняется во времени. Сепаратор и ролики испытывают дополнительные инерционные воздействия, а прогиб вала может изменять взаимное положение колец. Для проверки нужны параметры дисбаланса, скорость, расположение опор и масса колеблющейся части. Нагрузку от ремня или муфты учитывают отдельно: она способна создать различие между опорами даже у внешне симметричного вибровозбудителя с одинаковыми подшипниками.
Чем двухподшипниковая схема грохота отличается от четырёхподшипниковой при подборе опор?
В типичной двухподшипниковой схеме круговых колебаний вал с дисбалансами установлен в опорах, связанных с колеблющимся коробом. В четырёхподшипниковой эксцентриковой схеме различают опоры, связанные с коробом, и опоры относительно неподвижной конструкции. Они выполняют разные функции и могут иметь разные условия нагружения колец.
Эти описания служат ориентиром, а не универсальной расшифровкой любой модели. При подборе нужен разрез, показывающий оси шеек, эксцентриситет и принадлежность каждого корпуса. Нельзя взять расчётную нагрузку одной двухподшипниковой схемы и просто разделить её на четыре. Четыре подшипника могут образовывать две функционально различные пары, а не четыре одинаковых параллельных опоры. В спецификации их позиции разделяют, даже если основные габариты совпадают.
Почему для грохота важно различать вращающееся и стационарное направление нагрузки на кольцо?
Кольцо считается нагруженным по окружности, когда направление результирующей силы перемещается относительно его материала. Это может происходить и у неподвижного в пространстве кольца, если вращается направление самой нагрузки. Следовательно, правило «вращается вал — натяг нужен только внутреннему кольцу» для вибровозбудителя недостаточно.
Окружное нагружение повышает риск перемещения кольца на посадке, поэтому влияет на выбор сопряжения. Но посадку рассматривают вместе с тепловым удлинением и функцией свободной опоры. Для каждого кольца отдельно отмечают вращение, движение корпуса и направление силы. Такая схема показывает, где требуется удержание от ползучести и где должно сохраняться осевое перемещение. Конкретные допуски назначают после определения режима, геометрии корпуса и специального исполнения подшипника.
Что нужно знать об эксцентриках и частоте колебаний для проверки подшипников грохота?
Нужны масса дисбаланса, расстояние его центра масс от оси, положение грузов и частота вращения. Для нескольких валов сообщают направления вращения и взаимную фазу. Изменение положения регулируемых грузов меняет возбуждающую силу и движение короба; прежний подшипник не обязательно сохраняет тот же запас после такой настройки.
Частоту вращения отличают от измеренной частоты колебаний и указывают единицы. Для амплитуды уточняют, речь идёт об отклонении от среднего положения или полном размахе. Полезны данные без материала и под рабочей загрузкой: поведение машины может различаться. Отдельно фиксируют разгон, выбег и прохождение резонансных состояний. Совокупность этих сведений позволяет проверить нагрузку и ускорения, а не подбирать исполнение по одному названию грохота.
Какие чертежи и параметры грохота ГИТ нужны для согласования подшипникового узла?
Для ГИТ указывают точную модель, изготовителя, год или заводской номер и исполнение вибровозбудителя. Нужны сборочный чертёж, спецификация, разрез подшипниковой опоры и схема установки дисбалансов. Если машина модернизировалась, прикладывают актуальные изменения, а не только исходный паспорт.
В параметрах отмечают скорость, амплитуду, массу колеблющейся части, рабочую загрузку, схему привода и смазку. При замене важны полные маркировки обоих подшипников и результаты проверки посадок. Общее обозначение семейства не гарантирует одинаковой комплектации у разных изготовителей и лет выпуска. Когда документации нет, сначала создают обмерную схему и фиксируют маркировку деталей. Такой набор позволяет установить исходную конструкцию и отдельно согласовать необходимые отличия предлагаемого подшипника.
Что проверить на практике
| Данные | Для чего нужны | Типичная ошибка |
|---|---|---|
| Разрез с эксцентриситетом | Определить движение и функции опор | Считать все четыре опоры одинаковыми |
| Масса и радиус дисбаланса | Оценить возбуждающую силу | Передавать только мощность двигателя |
| Частота и амплитуда | Оценить движение и ускорение | Смешивать амплитуду с размахом |
| Нагрузка относительно кольца | Проверить посадку и ползучесть | Ориентироваться только на вращение вала |

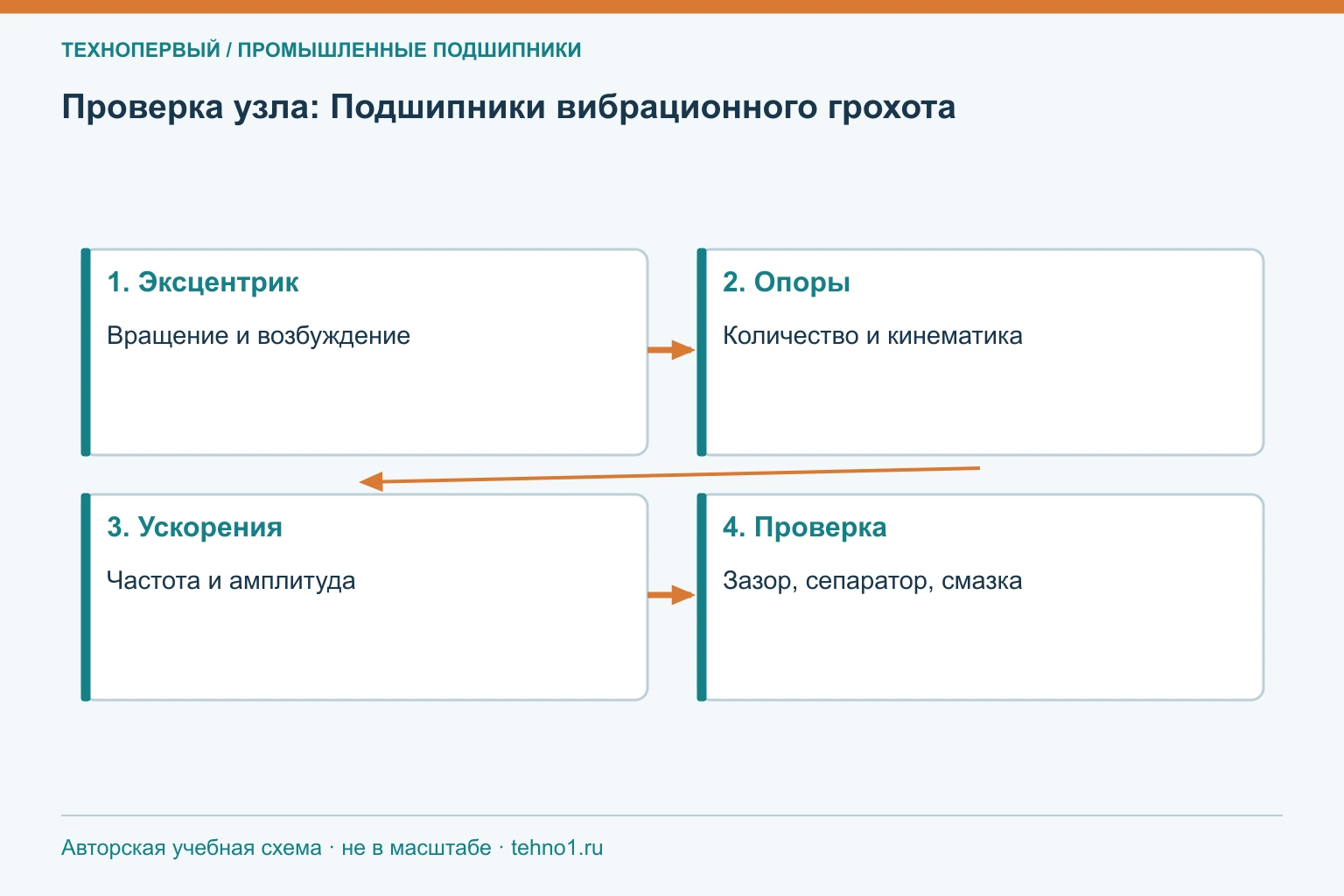

Подготовка к подбору
Для подбора подшипника грохота сначала восстанавливают схему вибровозбудителя, затем определяют нагрузки и движение колец. Двух- и четырёхподшипниковые решения нельзя сравнивать простым делением усилия на количество опор. Передайте в ТЕХНО1 модель машины, разрез, параметры дисбалансов и полные обозначения с брендами. Для ГИТ дополнительно важны изготовитель и история модернизации: они позволяют проверить, соответствует ли сохранившаяся спецификация фактически установленному узлу.
