Зазор и посадки подшипника грохота: C3, C4 и остаточный зазор
Радиальный внутренний зазор меняется при монтаже и работе. Для грохота важно не только обозначение C3 или C4 на коробке, но и состояние после посадки колец, прогрева и приложения нагрузки. Натяг уменьшает доступный зазор, а разность температур способна изменить его дополнительно. Поэтому увеличенная начальная группа не исправляет автоматически ошибочную посадку или неправильную фиксацию. Разберём, какие состояния нужно различать и что измерить перед повторной сборкой. Числовые пределы назначают для подтверждённого типоразмера и метода монтажа: учебное объяснение принципа не заменяет таблицу изготовителя. Ведомость измерений помогает связать закупленное исполнение с фактическими условиями опоры вибровозбудителя.

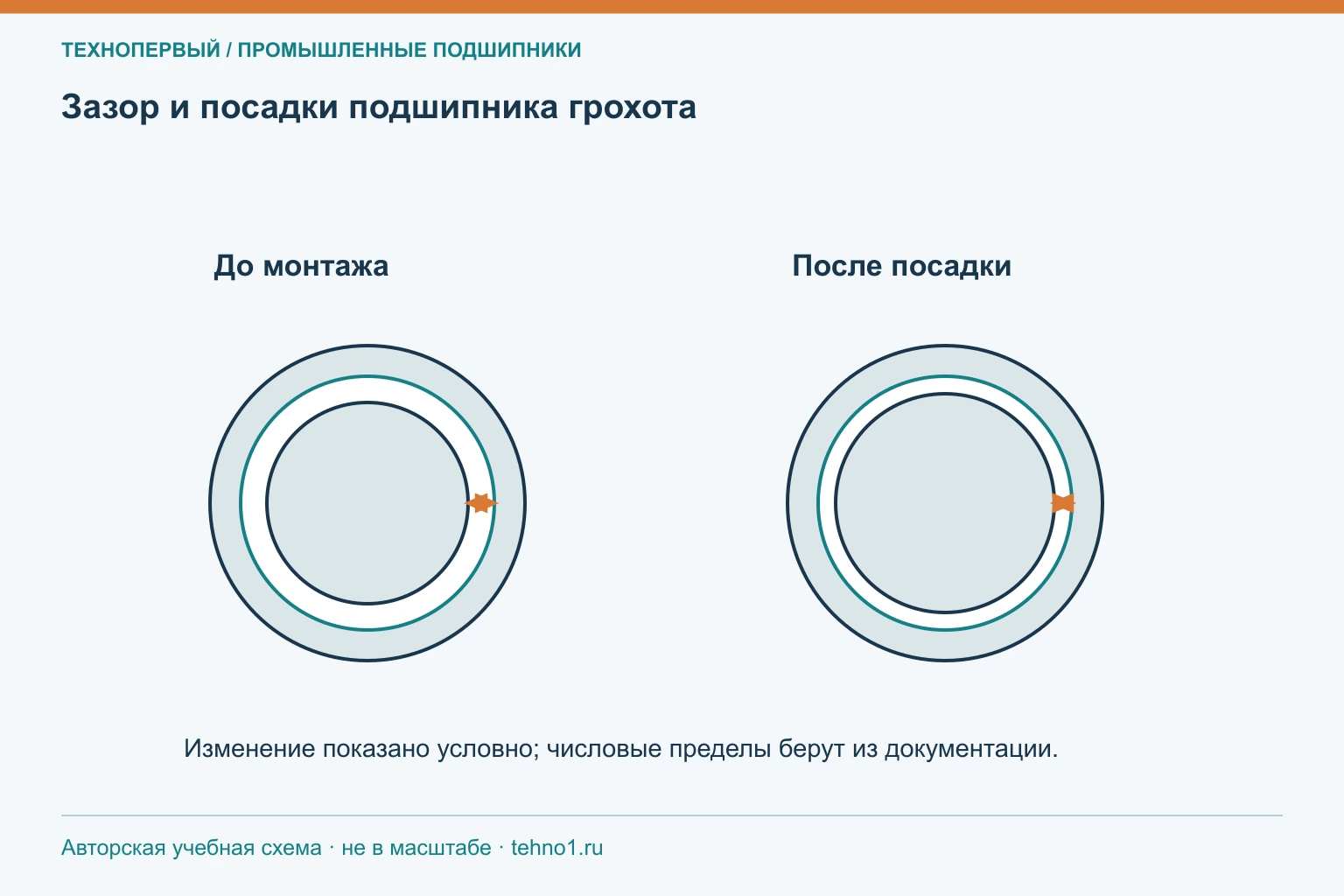

Почему остаточный зазор после монтажа важен для подшипника грохота?
Начальный зазор измеряется у свободного подшипника в предусмотренных условиях. Остаточный после монтажа отражает изменение размеров колец из-за посадок. Рабочее состояние дополнительно связано с температурами, нагрузкой и упругими деформациями. Эти величины нельзя считать одной и той же характеристикой только потому, что в заявке указано C4.
Слишком малое остаточное значение может привести к нежелательному тепловому поведению; чрезмерное также меняет распределение нагрузки и кинематику. Цель проверки — подтвердить предусмотренный диапазон конкретного узла. Для конического отверстия часто контролируют изменение зазора или осевое продвижение выбранным методом; для других конструкций применяют соответствующие процедуры. Запишите исходные данные, условия измерения и результат. Тогда ремонтная служба сможет сравнить фактическую сборку с требованиями, а не оценивать её только по свободному вращению от руки.
Как натяг наружного кольца влияет на зазор подшипника вибрационной машины?
Натяг наружного кольца в корпусе способен уменьшать его рабочий внутренний размер и радиальный зазор. Фактическое изменение зависит от кольца, корпуса, геометрии и величины посадки. Поэтому группа увеличенного начального зазора не освобождает от измерения отверстия корпуса и проверки формы посадочного места.
Для вибромашины важно, как направление нагрузки движется относительно колец. Это влияет на требование к посадке, но не превращается в одинаковое правило для всех опор. Проверьте овальность, конусность, состояние разъёмного корпуса и его сборку по документации. Например, деформированный корпус может дать локальное стеснение кольца при подходящем среднем диаметре. В протоколе сохраняют измерения в нескольких сечениях и направлениях. Подбор следующей группы зазора без устранения такого дефекта оставляет причину прежнего отказа.
Как разность температур колец учитывается при проверке зазора подшипника грохота?
Если внутреннее кольцо относительно наружного нагревается сильнее, его тепловое расширение может уменьшать внутренний зазор. Но расчёт требует реальных температур, размеров и свойств конструкции; температура поверхности корпуса не равна автоматически температуре дорожки внутреннего кольца. Важны также прогрев вала и условия охлаждения опоры.
Соберите температурный тренд при сопоставимом режиме и укажите места измерения. Разделите холодное монтажное состояние и установившуюся работу. По этим данным проверяют предусмотренный рабочий зазор вместе с посадками. Не назначайте новое исполнение только по одному пиковому показанию: причиной нагрева может быть нарушение смазки или неправильная сборка. Полезно рассматривать изменение температуры как часть общей проверки, сохраняя обороты, нагрузку и историю вмешательств. Это позволяет оценивать влияние теплового режима без выдуманного универсального допуска.
Почему не всем вибрационным машинам можно автоматически назначать C4?
C4 — группа начального радиального зазора для определённого типа и размера подшипника. Потребность в ней зависит от посадок, теплового режима и требований конструкции. Другой узел с меньшим натягом или иной разностью температур может требовать другого исходного состояния. Следовательно, слово «вибрационный» не задаёт группу самостоятельно.
Специальное исполнение также включает характеристики, которые не описаны индексом C4. При подборе сравнивают полное обозначение, допуски, сепаратор и предусмотренный режим машины. Например, сохранённый увеличенный зазор не подтверждает пригодность изменённого сепаратора к ускорениям. Для ремонта сначала восстанавливают требования опоры и причину повреждения, затем выбирают согласованный вариант. Числовые значения берут из документации производителя подшипника и узла, указывая метод контроля, чтобы результат можно было проверить при сборке.
Что нужно измерить перед повторной установкой подшипника грохота, если прежний заклинил?
Проверьте диаметр и форму вала, отверстие корпуса, опорные торцы и элементы фиксации. Уточните, какое исполнение стояло фактически, как выполнен монтаж и какой зазор был зарегистрирован. Для конической посадки нужны сведения о втулке, продвижении и методе контроля. Не менее важны масло или пластичная смазка, загрязнение и состояние уплотнений.
Измерения проводят по ремонтной процедуре с подходящим инструментом, сохраняя исходные и полученные результаты. Отдельно выясняют, не заблокировано ли предусмотренное осевое перемещение. Заклинивание не доказывает автоматически недостаточную группу зазора: возможны деформация корпуса, нарушение смазывания и другие причины. Снятые детали фотографируют до очистки и связывают с опорой. Новый подшипник устанавливают после проверки сопряжений, иначе закупка правильного исполнения может завершиться повторением ошибки монтажа.

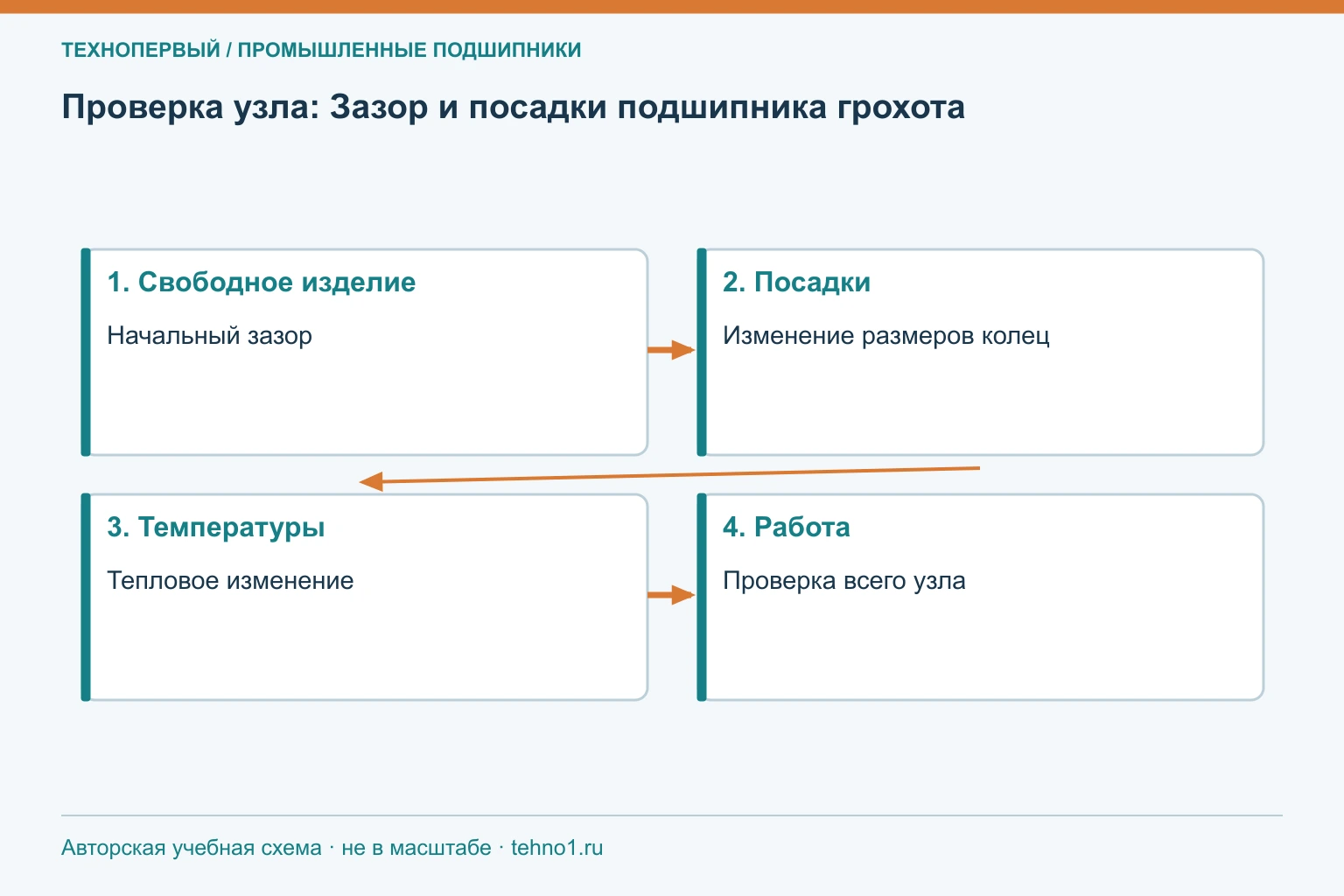

Что проверить на практике
| Состояние | Что описывает | Что фиксировать |
|---|---|---|
| Свободный подшипник | Начальный зазор | Полное обозначение и метод измерения |
| После монтажа | Влияние посадок | Размеры сопряжений и остаточное состояние |
| При прогреве | Тепловое изменение | Температуры и точки контроля |
| Под нагрузкой | Работу всей опоры | Режим, нагрузки, фиксацию |
| После отказа | Возможные причины | Детали, протокол и историю ремонта |
Подготовка к подбору
Подготовьте карту измерений до установки нового изделия: вал, корпус, исходный зазор, метод монтажа и результат контроля. Полную маркировку и бренд сохраните в этой же карте. Так можно проверить, соответствует ли поставка техническому заданию и получена ли нужная сборка. Если предыдущий подшипник заклинил, сначала уточните причину; изменение C3 на C4 само по себе не восстанавливает правильные посадки и смазывание опоры.
