Согласованные подшипники винтового блока: комплекты, точность и осевой зазор
Радиально-упорные подшипники винтового блока определяют осевое положение ротора вместе с валом, корпусом и дистанционными деталями. Ошибка в комплектности может изменить зазор между ротором и корпусом даже при точном совпадении внешних размеров новых изделий. Поэтому два одинаковых базовых номера ещё не доказывают, что поставлен требуемый комплект. Для ремонта важно различать специально согласованный набор, универсально комплектуемые подшипники определённого исполнения и обычные одиночные изделия. Ниже разберём, какие признаки относятся к самому подшипнику, какие — к собранной опоре, и как сохранить их в заявке. Такой порядок позволяет сравнивать предложения поставщиков без потери требований винтового блока.
Как распознать согласованный комплект радиально-упорных подшипников винтового блока?

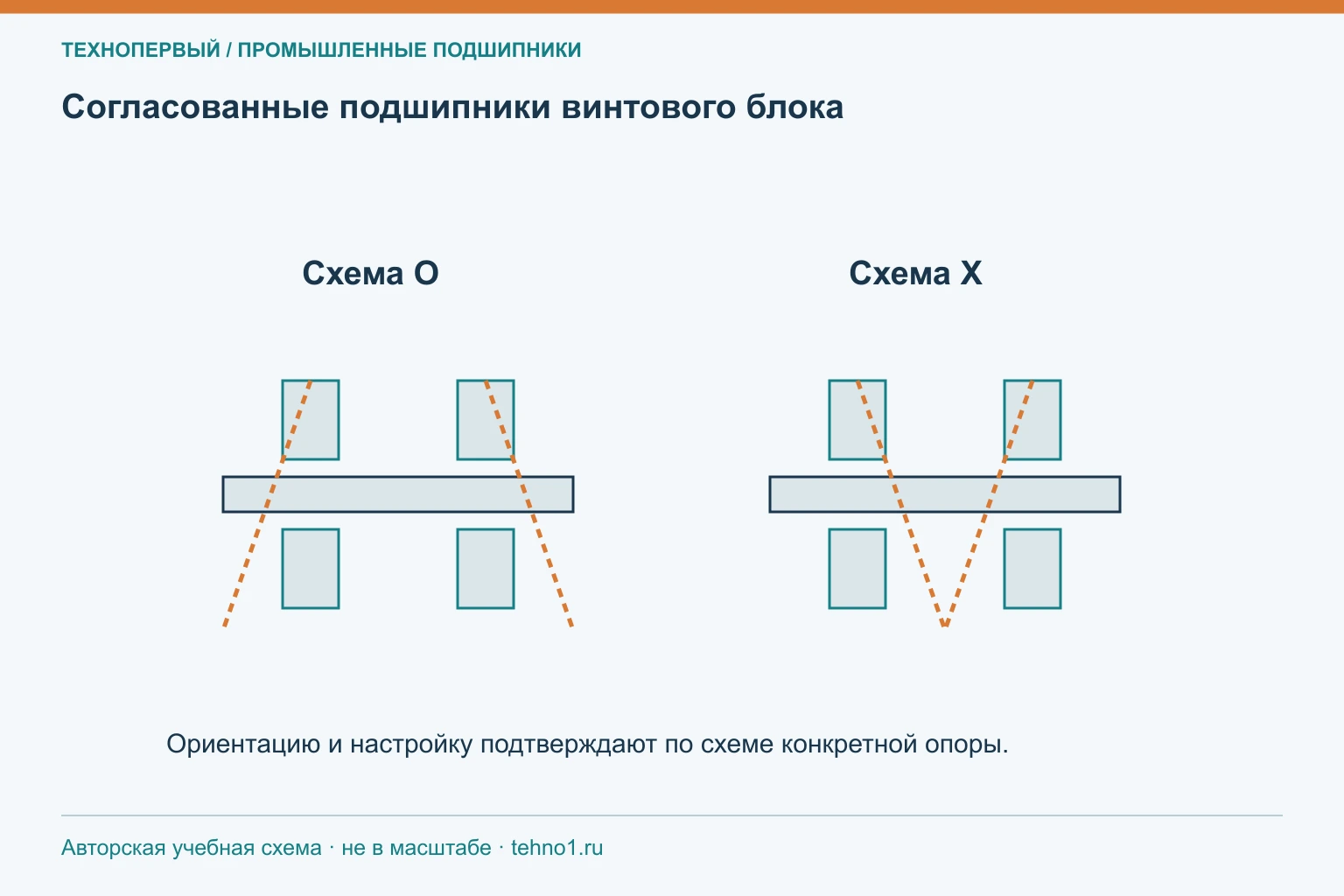

Сначала найдите в документации указание на число подшипников и схему их расположения. Затем сопоставьте маркировку каждого изделия, упаковки и комплекта: группу согласования, точность, монтажные метки и характеристики зазора либо преднатяга. Состав набора может быть указан общим номером или несколькими позициями, связанными примечанием. Эти сведения нужно сохранить вместе.
Универсальная комплектуемость относится к конкретному каталожному исполнению и предусмотренным комбинациям, а не ко всем подшипникам данного размера. Специально согласованный набор также не следует произвольно смешивать с другим набором. Практический пример: поставка двух одиночных подшипников вместо пары не подтверждает заданное осевое состояние после стягивания колец. До монтажа выясняют, каким способом изготовитель обеспечивает согласование и какие дистанционные элементы участвуют в сборке.
Чем подшипник винтового компрессора с четырёхточечным контактом отличается от радиально-упорной пары?
У четырёхточечного шарикового подшипника геометрия дорожек позволяет воспринимать осевую нагрузку в обоих направлениях одним подшипником соответствующей конструкции. Пара однорядных радиально-упорных подшипников получает эту функцию за счёт взаимной ориентации двух изделий. Это разные опорные решения с различными требованиями к креплению колец и распределению нагрузок.
В винтовом блоке радиальное и осевое позиционирование могут быть разделены между разными опорами. Тогда важно, какую нагрузку фактически получает осевой подшипник и как она замыкается на корпус. При сравнении проверяют не только ширину сборки, но также рабочие контактные условия, жёсткость и монтажную размерную цепь. Замена пары четырёхточечным подшипником требует проверки конструкции блока; совпадающее место на валу не делает такое изменение обычной заменой запасной части.
Как угол контакта влияет на выбор подшипников для винтового компрессора?
Угол контакта описывает направление передачи усилия через контакт шарика с дорожками. Его изменение влияет на соотношение воспринимаемых радиальных и осевых нагрузок, жёсткость и поведение при скорости. Поэтому исполнение с другим углом нельзя выбирать только по большей заявленной осевой грузоподъёмности: для ротора важны также частота вращения, нагрев и нагрузка во встречном направлении.
Подбор начинается с рабочего режима и схемы опор. Для основной и резервной осевой функции условия могут различаться, особенно при малой нагрузке на высоких оборотах. Сначала фиксируют полное обозначение исходного изделия, затем сравнивают каталожные характеристики предложенного варианта. Если требуется изменить угол контакта, решение проверяют для собранного узла, включая осевое смещение ротора. Универсального «компрессорного угла» для всех винтовых блоков нет.
Какие последствия возможны при замене одного подшипника согласованного комплекта компрессора?
Замена одного изделия может нарушить согласованную геометрию, распределение нагрузки и состояние контактных поверхностей пары. Даже новый подшипник того же базового номера способен иметь другое исполнение или относиться к другому набору. Кроме того, сохранённый подшипник уже работал в условиях, вызвавших отказ его соседа.
Сначала выясняют причину повреждения и правила ремонта конкретного комплекта. Осматривают оба изделия, дистанционные кольца и опорные торцы; фиксируют маркировку и положение деталей. Если документация допускает индивидуальную замену при измерении и повторной настройке, выполняют именно предусмотренную процедуру. Если согласование обеспечено комплектом изготовителя, заказывают соответствующий набор. Решение «оставим второй, потому что он вращается» не даёт данных о точности дорожек и рабочем осевом состоянии опоры.
Какие данные о преднатяге или осевом зазоре комплекта нужны при его заказе?
В заказе нужны обозначение комплекта, количество изделий, схема установки, класс точности и предусмотренная характеристика осевого состояния. Следует уточнить, относится ли указанный зазор или преднатяг к свободному комплекту, к стянутой паре или к опоре после монтажа. Эти состояния отличаются, поэтому одно число без метода контроля мало полезно.
Передают также информацию о дистанционных деталях, посадках и условиях контрольного измерения. Если параметры задаются монтажной процедурой изготовителя блока, её обозначение и редакция должны сопровождать ведомость. При отсутствии подтверждённого значения не выбирают его по размеру подшипника: сначала восстанавливают требования агрегата. После получения предложения сравнивают состав поставки построчно. Упаковка согласованного набора и документы на комплект должны оставаться связанными до сборки, чтобы исключить смешивание одинаково выглядящих деталей.

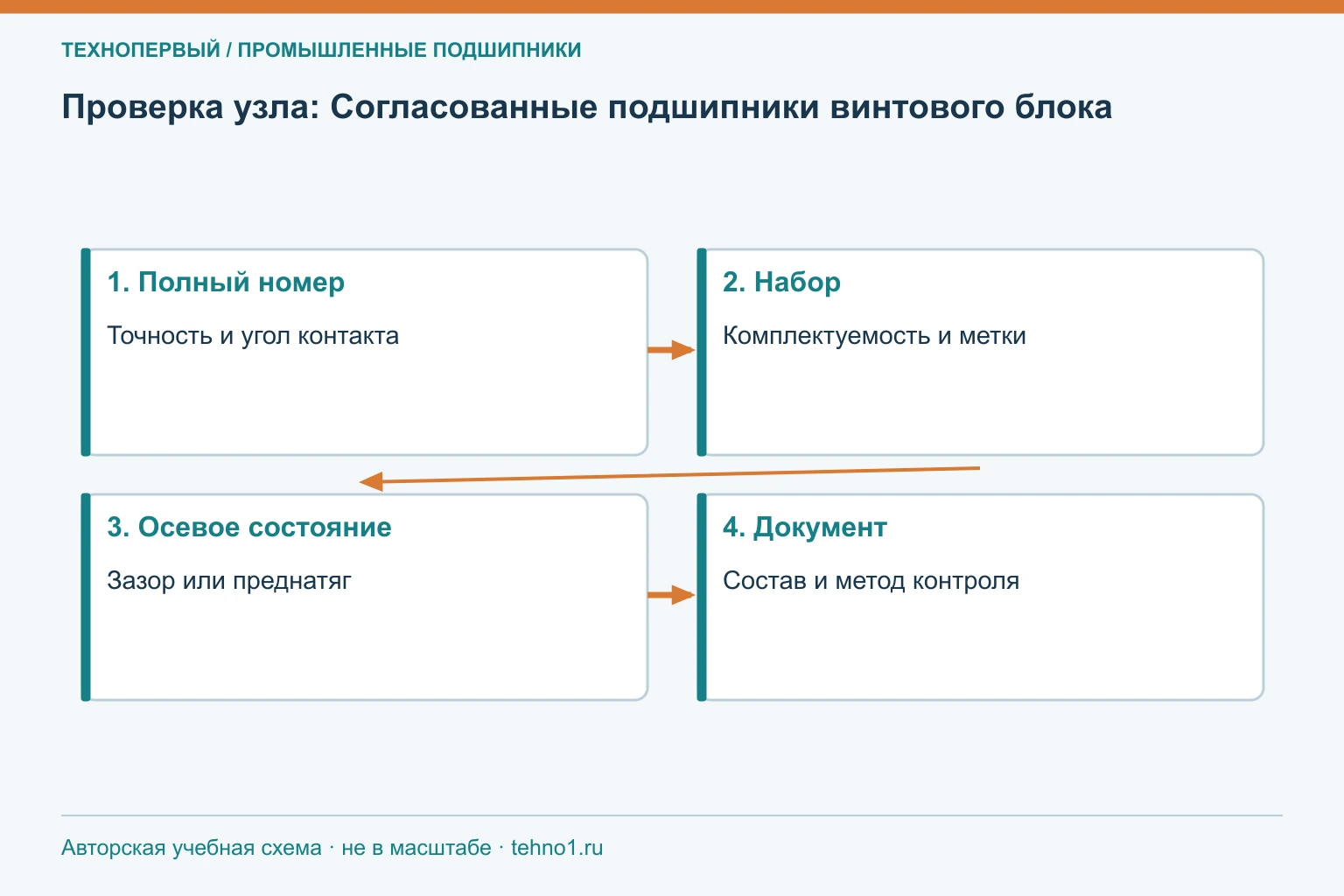

Что проверить на практике
| Признак | Что сравнить | Где подтвердить |
|---|---|---|
| Комплектность | Количество и допустимые сочетания | Номер набора, упаковка, каталог |
| Ориентация | Схему расположения и метки | Сборочный чертёж |
| Точность | Класс и требования к согласованию | Полное обозначение |
| Осевое состояние | Зазор или преднатяг и условия контроля | Инструкция сборки |
| Дистанционные детали | Размеры и принадлежность комплекту | Ведомость ремонтного узла |
Подготовка к подбору
Для закупки удобна отдельная строка на комплект с расшифровкой каждого входящего изделия. Добавьте фотографию маркировки, схему расположения и номера дистанционных элементов. Поставщик должен видеть, что речь идёт о согласованной опоре, а не о наборе независимых деталей одного размера. После получения технически соответствующих предложений можно сравнивать бренд, комплектность, сроки и цену. Проверка состава до отгрузки обычно проще повторной разборки винтового блока.
