Подшипники цепного и скребкового конвейера: привод, натяжение и пуски
Цепной и скребковый конвейеры передают тягу через звёздочки и валы, опирающиеся на подшипниковые узлы. Во время пуска под материалом нагрузка может заметно отличаться от установившегося движения. При этом чрезмерное натяжение цепи, перекос звёздочек и износ направляющих способны ухудшать условия опор независимо от выбранного бренда подшипника. Для закупки важно разделить приводной редуктор, выходной вал конвейера и натяжную станцию. У этих сборок разные функции, крепление и состав деталей. Рассмотрим, какие сведения позволяют оценить нагрузку от цепи и составить позиционную заявку, учитывающую пуски, загрязнение, температуру и перемещение натяжного механизма конкретной промышленной машины.

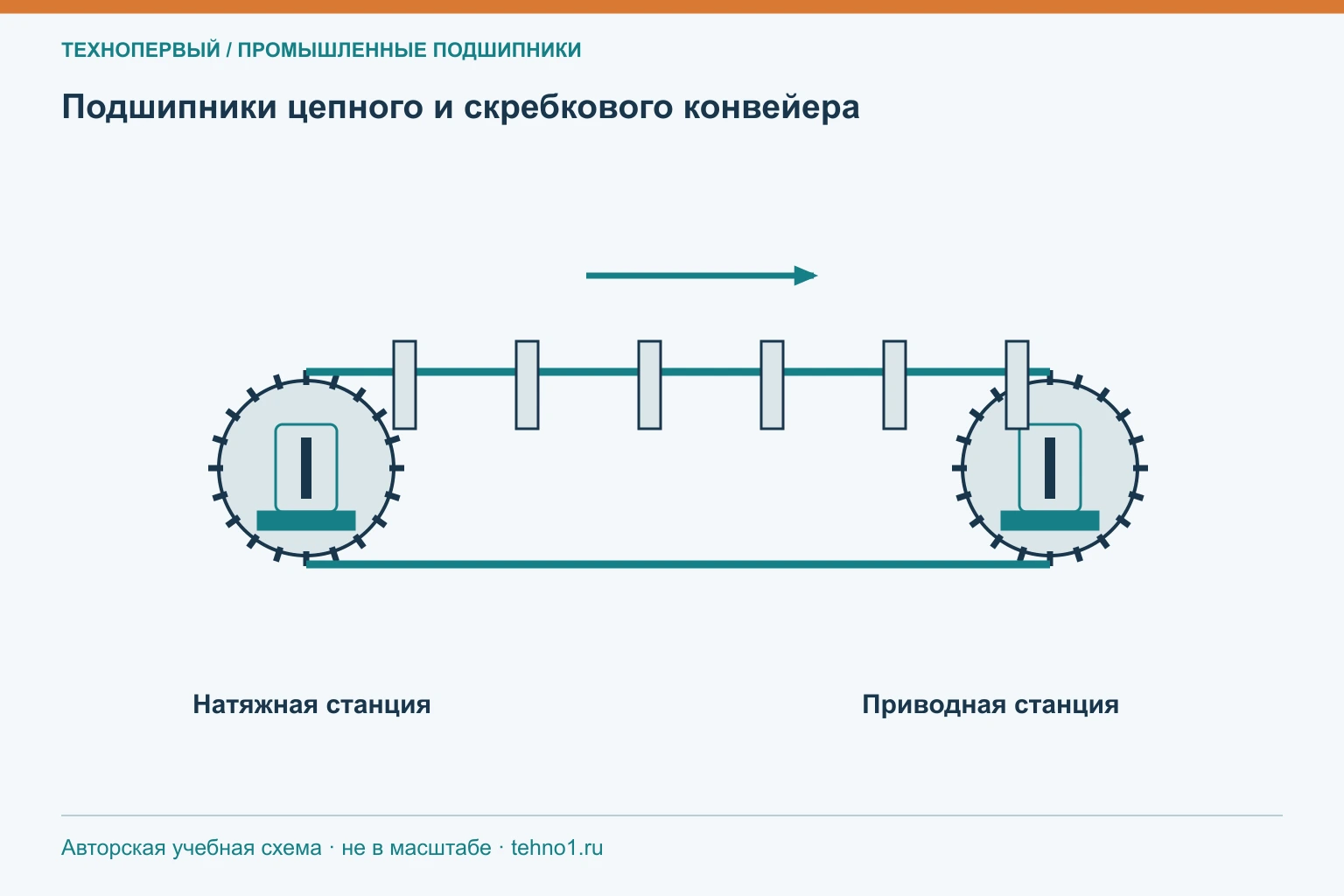

Какие подшипниковые узлы используются в приводной и натяжной станциях цепного конвейера?
В приводной станции опоры поддерживают вал ведущей звёздочки и воспринимают усилия цепи, массу деталей и дополнительные нагрузки соединения с приводом. Это могут быть корпусные узлы с шариковыми или роликовыми подшипниками, выбранные по нагрузке и компоновке. Натяжная станция часто предусматривает перемещаемые корпуса или каретки для установки требуемого положения ведомой звёздочки. Конкретный тип подшипника нельзя определить только по названию станции. Проверяют способ регулировки, согласованность движения сторон и схему осевой фиксации вала. Упоры направляющих и регулировочные винты относятся к механизму натяжения, но влияют на геометрию опор. В документах разделяют подшипники редуктора и подшипники конвейерного вала, даже если агрегаты расположены рядом и меняются во время одного ремонта.
Как пуски под загрузкой влияют на требования к подшипникам скребкового конвейера?
При пуске нужно преодолеть сопротивление покоя материала и разогнать подвижные массы. У скребкового конвейера загрузка желоба, слёживание продукта и длина трассы влияют на требуемую тягу. Пиковое усилие передаётся через звёздочки к валам и опорам, поэтому расчёт только по установившейся мощности может быть недостаточным. Сообщите частоту пусков, возможность запуска после длительной остановки, характер материала и параметры разгона. Отдельно учитывают заклинивания и работу предусмотренной защиты привода. Подшипник проверяют по статической несущей способности и ресурсу при переменном режиме, а корпус и крепёж — по соответствующим усилиям. Плавный пуск способен изменить динамику, но не отменяет нагрузку от заполненного конвейера. Оценка должна учитывать фактическую последовательность эксплуатации.
Как нагрузка от звёздочки учитывается при выборе опор вала цепного конвейера?
Сначала определяют силы в ветвях цепи и их направления у звёздочки. Передаваемый момент связан с разностью сил, а нагрузка на вал — с их результирующей. Затем по положению звёздочки относительно подшипников рассчитывают реакции опор. При консольной установке увеличивается изгибающий момент; ближайшая опора может получать большую нагрузку, чем следует из простого деления пополам. Для двухцепной машины дополнительно оценивают неравномерность распределения тяги между цепями. Нужны межопорное расстояние, положение каждой звёздочки, её рабочий радиус и схема передачи от редуктора. Если звёздочки изношены или оси перекошены, появляются дополнительные воздействия. Поэтому при повторном отказе вместе с расчётом проверяют выравнивание, натяжение и состояние цепного зацепления по регламенту оборудования.
Что нужно знать о пыли и температуре для подбора подшипников скребкового конвейера?
Опишите сухую пыль, влажный продукт, абразив, пар или брызги и укажите, откуда они достигают опоры. Температуру материала отделяют от температуры корпуса и окружающего воздуха: горячий продукт не всегда нагревает все опоры одинаково. Важны длительность режима, остановки с остыванием, сезонные условия и возможная мойка. Эти сведения нужны для оценки уплотнений, смазки, материала корпуса и изменения рабочего зазора. Например, пыль с конденсатом может образовывать плотные отложения в лабиринте, а доступ к смазочной точке на натяжной каретке меняется при перемещении. Не назначайте универсальное закрытое исполнение без проверки скорости и обслуживания. В заявку полезно включить фотографии места установки и фактические температуры с указанием точки измерения.
Как составить заявку на замену подшипников конвейера с учётом приводного редуктора и натяжной станции?
Составьте отдельные разделы для редуктора, приводного вала и натяжной станции, сохранив связь с общей машиной. Для редуктора нужны его табличка, передаточное отношение и чертёжные позиции; для конвейерных опор — размеры вала, корпуса, крепления и звёздочек. В каждой строке указывают полное обозначение подшипника с брендом, количество, исполнение защиты и сопутствующие детали. У натяжной станции отмечают сторону, диапазон перемещения и состояние направляющих. Если меняются цепи или звёздочки, это фиксируют как изменение условий ремонта. Предлагаемые аналоги сравнивают по своим узлам, не перенося согласование одной позиции на остальные. Итоговая ведомость должна показывать, какие изделия заменяются отдельно, а какие поставляются готовыми корпусными сборками.

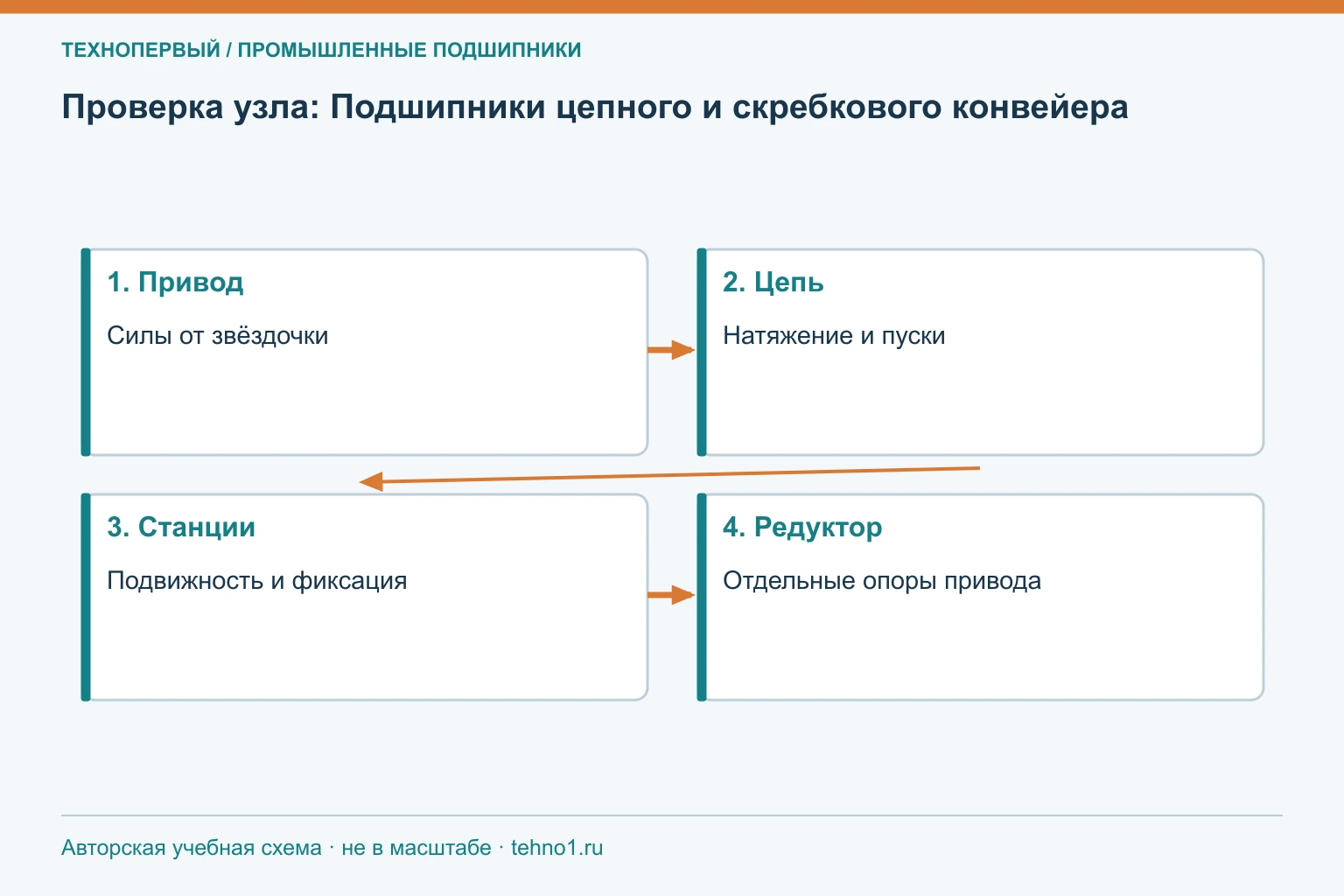

Что проверить на практике
| Сборка | Нужные сведения | Дополнительная проверка |
|---|---|---|
| Приводной редуктор | Шильдик, сборка, позиции | Собственная схема опор и смазки |
| Вал ведущей звёздочки | Радиус, вылет, расстояние опор | Реакции от цепей и передачи |
| Натяжная станция | Ход, корпуса, регулировка | Параллельность направляющих |
| Опоры двухцепной машины | Положение двух звёздочек | Неравномерность тяги |
| Все наружные узлы | Пыль, вода, температуры | Уплотнения и доступ к обслуживанию |
Подготовка к подбору
Подшипники цепного конвейера проверяют по реальной тяге, положению звёздочек и режиму пусков. Разделяйте опоры редуктора, приводной станции и натяжного устройства, сохраняя полную маркировку каждой позиции. При повторных отказах обследуйте натяжение, соосность и направляющие одновременно с подшипниками. Для закупки полезны схема нагрузок и таблица комплектности: они показывают, где нужен отдельный подшипник, где корпусный узел, а где восстановление механизма регулировки. Так ремонт устраняет причины повышенной нагрузки и сохраняет понятную историю замен.
