Повреждения подшипников винтового компрессора: масло, загрязнение и осевые нагрузки
Подшипники винтового блока работают в системе, где положение роторов, давление, температура и состояние масла связаны между собой. Ранний отказ нельзя объяснять только названием установленного бренда. Повреждение может сопровождать нарушенную подачу масла, загрязнение, ошибку сборки или изменение нагрузки. Для разбора нужна последовательность событий до остановки, а не единственный снимок разрушенного кольца. Рассмотрим, какие признаки необходимо сохранить и как проверить основные причины. Такой порядок помогает ремонтной службе восстановить условия отказа, а снабжению — уточнить требования к новой поставке. Цвет дорожки и звук агрегата рассматривают вместе с измерениями и документацией конкретного блока.
Как нехватка масла отражается на подшипниках винтового блока?
Недостаточная подача масла ухудшает разделение контактных поверхностей и отвод тепла. В контактах могут возрастать трение и износ, появляться повреждения дорожек и тел качения. Наличие масла в баке ещё не подтверждает его поступление к нужной опоре: возможны ограничение канала, неисправность подачи или неверное положение деталей после ремонта.

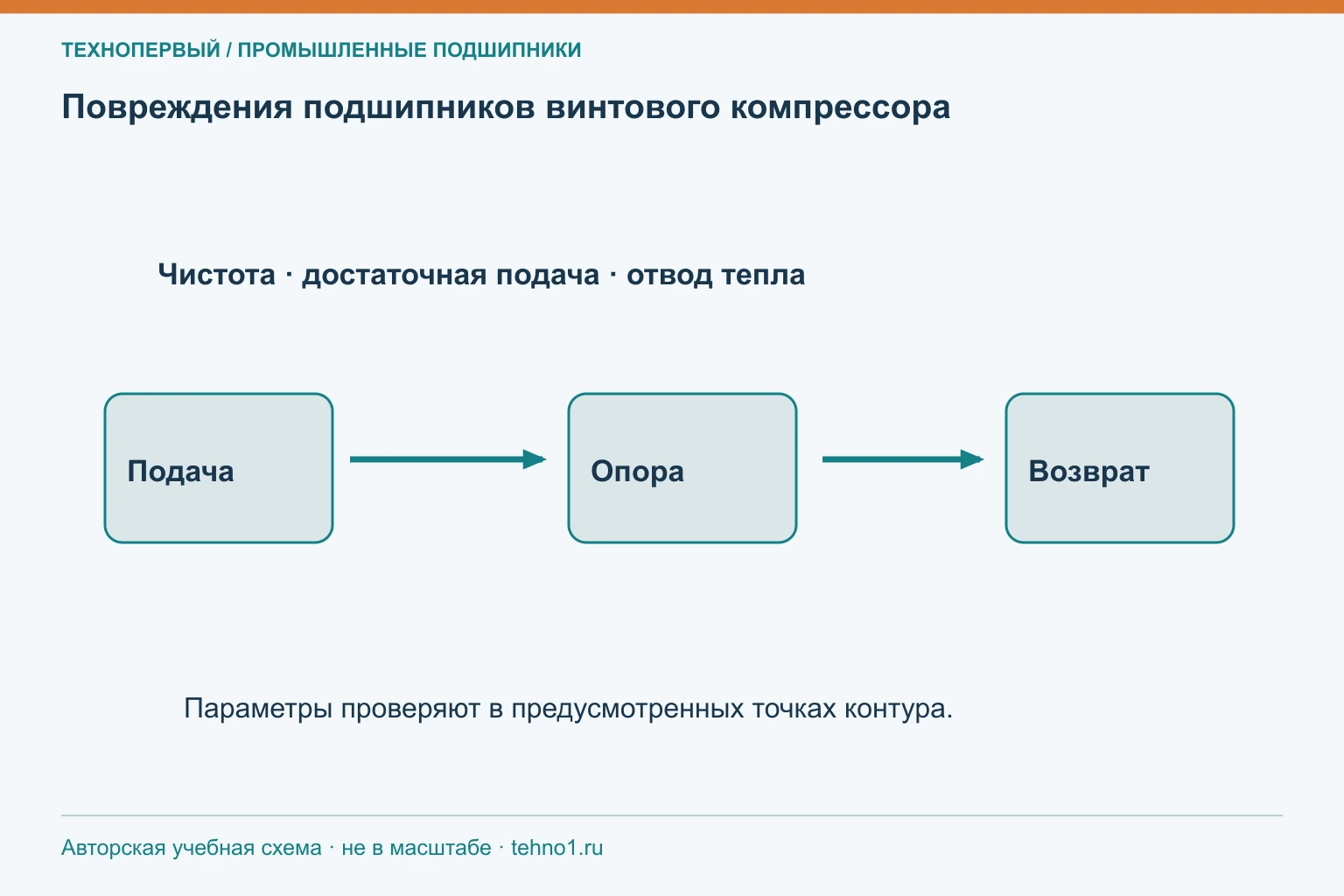

Проверьте путь подачи и возврата, фактические параметры в предусмотренных точках контроля, уровень и состояние масла. Отдельно выясните, менялись ли фильтры или другие элементы контура перед появлением симптомов. При осмотре сохраняйте привязку следов к конкретной опоре. Нагрев не доказывает автоматически недостаток масла: наблюдения сопоставляют с режимом, настройкой комплекта и состоянием поверхностей, чтобы устранить причину до следующего запуска.
Как загрязнение компрессорного масла связано с ранним повреждением дорожек качения?
Твёрдые частицы способны оставлять вмятины на контактных поверхностях, а вода и продукты деградации масла ухудшают условия смазывания. Частицы могут быть и причиной повреждения, и продуктами уже начавшегося износа. Поэтому состояние фильтра и пробу масла анализируют вместе с деталями, не назначая источник по одному виду загрязнения.
Уточните чистоту сборки, хранение открытых деталей и выполненные процедуры обслуживания. После разрушения одного подшипника продукты износа могут распространиться по общему контуру. Новый комплект при оставшихся загрязнениях не возвращает систему в исходное состояние. Решение по очистке, фильтрам и замене масла принимают по регламенту блока, учитывая направление потоков. Сохраните сведения о наработке масла и моменте отбора пробы: они нужны для сопоставления повторных отказов.
Почему изменение давления компрессора важно учитывать при анализе осевых подшипников?
Осевые усилия роторов связаны с распределением давления в рабочей полости. При изменении режима может изменяться нагрузка основной и встречной осевой опоры. Поэтому номинальное паспортное давление не описывает автоматически условия пуска, разгрузки или необычного переходного процесса, во время которого произошёл отказ.
Соберите фактические давления, обороты, режим регулирования и последовательность событий перед остановкой. Отметьте изменения рабочей среды или настроек управления. Эти данные сопоставьте с предусмотренной функцией каждой опоры и состоянием роторов после ремонта. Увеличенная нагрузка не оправдывает произвольную смену угла контакта или преднатяга: сначала проверяют допустимость режима и исходную силовую схему. Полезно сравнивать показатели до и после изменения при одинаковых точках измерения, сохраняя временную привязку к зарегистрированным симптомам.
Что проверить, если температура винтового блока выросла после замены подшипников?
Сравните температуры при одинаковых оборотах, нагрузке, времени прогрева и окружающих условиях. Затем проверьте состав подшипникового комплекта, его ориентацию, осевую настройку и поступление масла. Нагрев может сопровождать лишнее ограничение ротора, неправильное исполнение или нарушение смазки, но одной температурой причина не устанавливается.
Восстановите монтажный протокол: изменённые детали, результаты измерений, использованное масло и порядок первого запуска. Проверьте фильтры и охлаждение, связывая показания с точками контроля. При признаках недопустимого режима действуют по инструкции машины и сохраняют параметры до разборки. Не компенсируйте нагрев произвольным увеличением зазора: это способно изменить положение ротора относительно корпуса. Проверка должна охватывать размерную и тепловую цепь опоры, а не только установленный подшипник.
Какие фотографии и рабочие параметры нужны для разбора повторного отказа подшипников компрессора?
Снимите общий вид блока, таблички машины, маркировку каждого изделия и места установки. Нужны фотографии дорожек по окружности, тел качения, сепаратора, посадок и опорных торцов. Подпишите стороны и сохраните взаимное положение колец: так следы можно связать с направлением нагрузки.

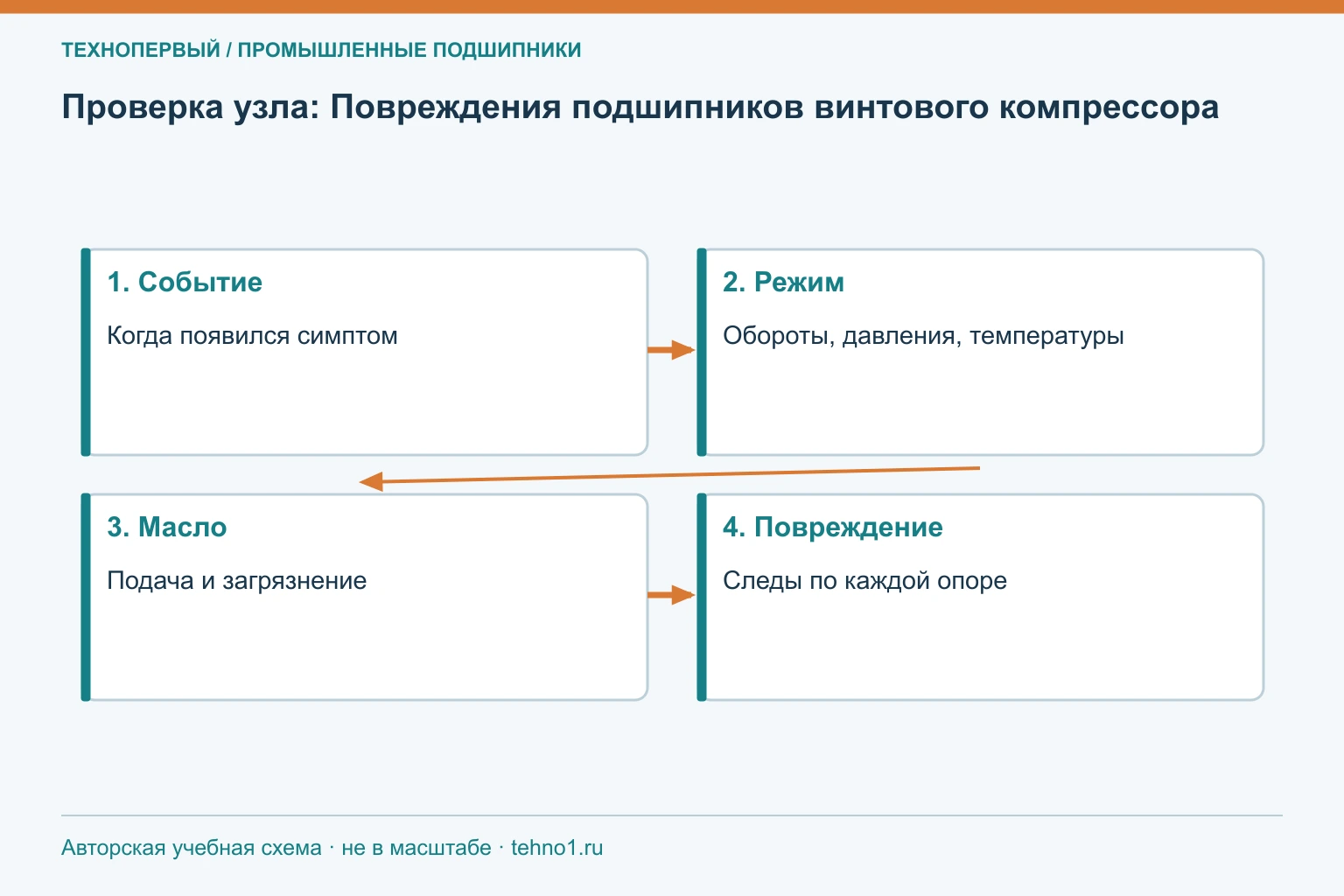

Добавьте наработку, давления, обороты, температурный тренд, сведения о масле, фильтрах и обслуживании. Укажите, когда появились симптомы: после ремонта, пуска, прогрева или изменения производительности. Разделите подтверждённые измерения и предположения. До осмотра не удаляйте признаки повреждений агрессивной очисткой. Для повторных отказов используйте одинаковую карточку данных; это помогает обнаружить общий фактор, который не виден при сравнении только названий брендов и срока службы отдельных подшипников.
Что проверить на практике
| Наблюдение | Проверка | Данные для анализа |
|---|---|---|
| Нагрев после ремонта | Комплект, настройка, подача масла | Монтажный протокол и тренд |
| Частицы в фильтре | Источник и путь загрязнения | Фильтр, проба, снимки |
| Отказ при смене режима | Давление и осевая функция | Обороты, события, нагрузка |
| Повторное повреждение | Посадки и система блока | Карта опор и полная маркировка |
Подготовка к подбору
Составьте карточку отказа до заказа запасных частей. Она должна связывать повреждённую деталь с опорой, режимом и выполненными измерениями. Полное обозначение и бренд подтверждают соответствие поставки, а проверка условий помогает объяснить раннее повреждение. Эти задачи решают вместе: следующий комплект выбирают после уточнения исполнения и причины отказа, сохраняя результаты для контроля после ремонта. Такая документация полезна и при согласовании технически обоснованного аналога.
