Сепараторы подшипников вибрационных машин: конструкция и ограничения

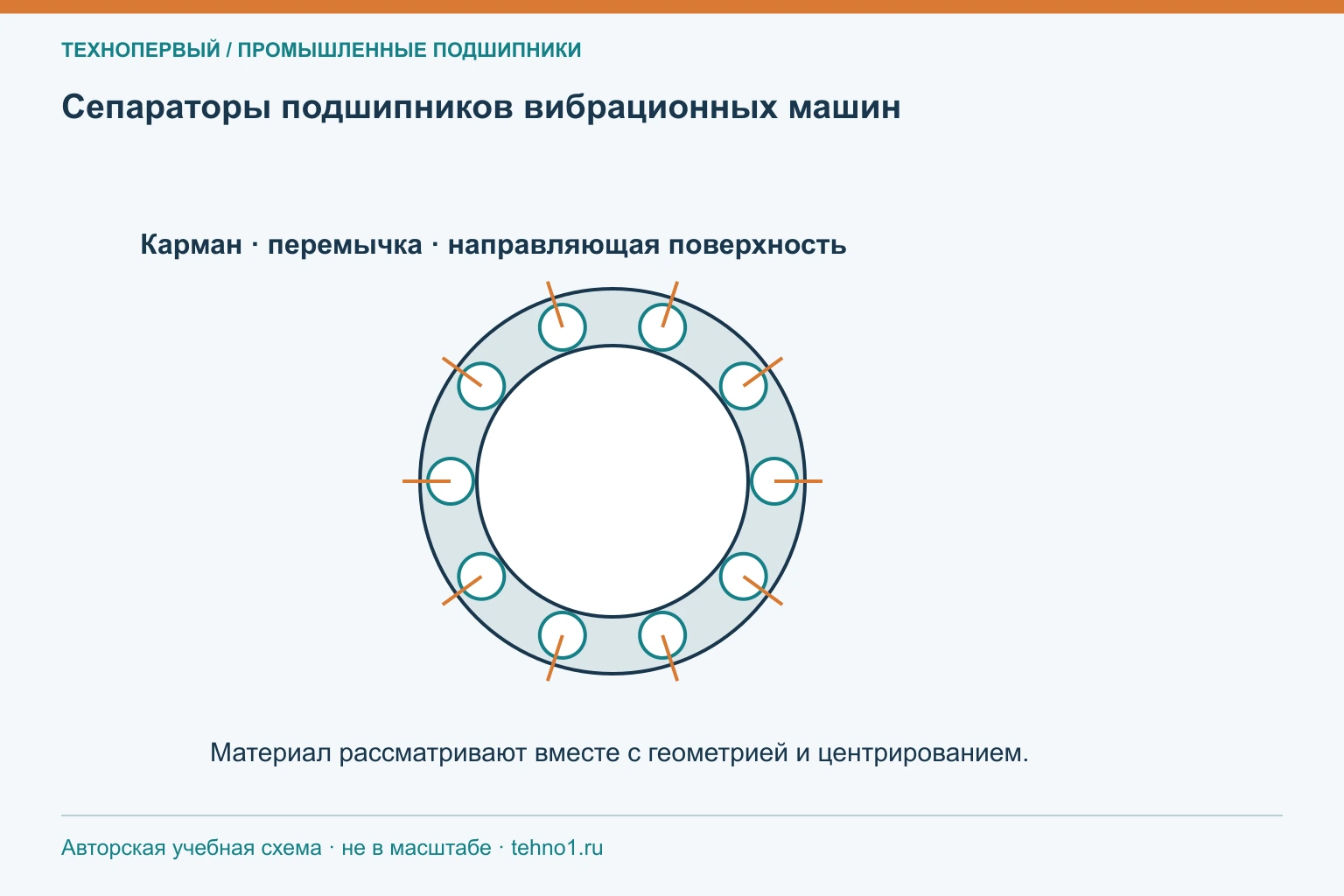

Сепаратор разделяет тела качения и участвует в их упорядоченном движении. В вибрационной машине к обычному режиму добавляются ускорения и переменные силы, поэтому пригодность сепаратора определяется конструкцией вместе с условиями работы. Материал — только один из признаков. Геометрия карманов, способ центрирования, внутренние зазоры и взаимодействие со смазкой тоже влияют на поведение. Разберём, какие сведения полезны при сравнении специальных подшипников и какие следы сохраняют после повреждения. Это позволяет перейти от общего требования «нужен усиленный сепаратор» к проверяемому исполнению конкретного бренда. Универсального лучшего материала для всех грохотов и вибровозбудителей такой разбор не предполагает.
Как ускорения вибрационной машины нагружают сепаратор подшипника?
При ускорении масса сепаратора и тел качения создаёт инерционные силы. Движение отдельных тел относительно карманов меняется по мере прохождения нагруженной и ненагруженной зон, а контакты с направляющими поверхностями получают дополнительное воздействие. Поэтому одинаковая средняя радиальная нагрузка не описывает весь режим вибрационной машины.
Для проверки нужны частота, амплитуда и направление колебаний, обороты вала и конструкция вибровозбудителя. Важно различать линейные ускорения корпуса и вращение эксцентриковых масс. Каталожные ограничения применяют в указанных условиях смазывания и для конкретного исполнения. Сепаратор не заменяет несущие дорожки, но его устойчивость необходима для нормальной кинематики. При изменении возбуждения проверяют подшипник целиком, а не только его статическую грузоподъёмность или материал каркаса.
Почему материал сепаратора сам по себе не определяет пригодность подшипника для грохота?
Изделия из одного материала могут различаться толщиной, формой перемычек, карманами и поверхностной обработкой. Кроме того, на работу влияют способ центрирования, контакт с телами качения, температура и смазка. Поэтому запись «латунь» или «сталь» не раскрывает всех характеристик сепаратора.
Сравнивайте полные каталожные исполнения и их ограничения для требуемого режима. Для полимерных конструкций дополнительно учитывают среду и допустимость материала, но материал сам по себе не определяет пригодность всего подшипника. Например, переход к более тяжёлой конструкции может изменить инерционные силы, не решив исходную проблему. При закупке сохраняют требование к специальному исполнению и спрашивают подтверждённую конструкцию выбранного типоразмера. Общая фраза «усиленный сепаратор» должна быть расшифрована производителем, иначе предложения остаются несопоставимыми.
Как способ центрирования сепаратора учитывается при сравнении вибрационных подшипников?
Сепаратор может направляться телами качения или предусмотренными поверхностями колец. Это влияет на контакты направляющих элементов, подвод смазки и поведение при ускорениях. Способ центрирования нельзя уверенно определить по фотографии подшипника снаружи: нужны разрез и описание выбранной конструкции.
При сравнении специальных исполнений запишите, какая поверхность является направляющей и какие условия смазывания предусмотрены. Дополнительно проверяют характерную геометрию и конструктивные зазоры. Совпадающий основной номер не подтверждает совпадение этих признаков у разных брендов. Для повреждённой детали полезно сохранить следы на направляющих поверхностях: они помогают сопоставить фактические контакты с проектными. Если предлагается другое центрирование, техническая проверка относится к работе опоры в заданных ускорениях, а не к возможности разместить подшипник в прежнем корпусе.
Какие следы на сепараторе помогают уточнить причины повреждения подшипника грохота?
Фиксируют трещины, разрушенные перемычки, деформацию карманов, следы трения и изменение цвета. Важно сфотографировать не только повреждённый участок, но и расположение следов по всей окружности, сопряжённые поверхности и тела качения. Картина может отражать перегрузку, нарушенную кинематику или последствия другого повреждения, поэтому один признак не даёт окончательного диагноза.
Сопоставьте осмотр с ускорениями, наработкой, температурой и состоянием масла либо пластичной смазки. Уточните последовательность разрушения, насколько это позволяет сохранённая информация. Например, частицы от повреждённой дорожки способны дополнительно повредить сепаратор; его поломка не обязательно была первым событием. Сохранение деталей по опорам и сторон установки помогает анализировать повторные случаи и выбирать меры для устранения причины.
Какие данные о сепараторе нужно запросить при замене специального исполнения подшипника?
Запросите обозначение конструкции, материал, способ центрирования и ограничения для выбранного типоразмера. Дополнительно уточните применимость к известным ускорениям, скорости, смазке и температурному режиму. Для поставки другого бренда эти сведения включают в общую сравнительную ведомость вместе с зазором, допусками и отверстиями подачи масла.
При заказе полезно приложить маркировку исходного изделия и описание повреждения, но не превращать желаемый материал в единственное требование. Если оригинальное исполнение неизвестно, сначала восстанавливают его по документации машины или подтверждённой поставке. Предложение должно содержать полный номер кандидата. Тогда техническая сторона сможет проверить изменение конструкции, а снабжение — сопоставить цену и сроки для согласованного варианта, сохраняя связь между заявкой, поставкой и местом установки.
Что проверить на практике
| Признак сепаратора | Что запросить | Зачем проверять |
|---|---|---|
| Материал | Точное каталожное описание | Среда и тепловые ограничения |
| Конструкция | Геометрию и вариант исполнения | Поведение при ускорениях |
| Центрирование | Направляющие поверхности | Контакты и смазывание |
| Повреждения | Полную карту следов | Причину и последовательность отказа |
| Применимость | Режим и ограничения | Соответствие конкретной машине |

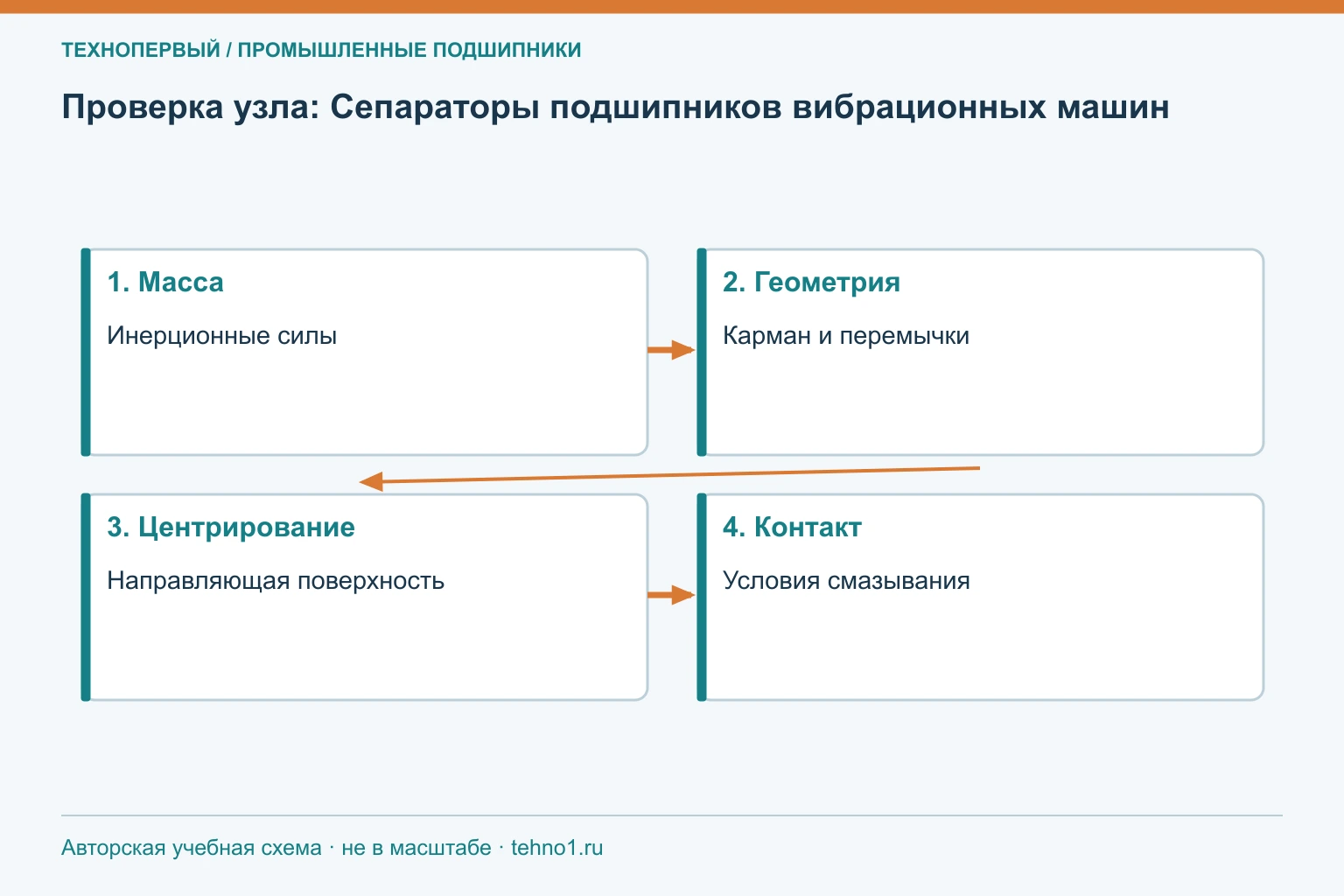

Подготовка к подбору
При сравнении сепараторов рассматривайте полное исполнение подшипника и режим вибрационной машины. Материал помогает описать вариант, но не заменяет сведения о конструкции и применимости. Сохраняйте фотографии и параметры отказа до закупки новой детали. Для согласованного кандидата фиксируйте полный номер и бренд; это позволит приёмке проверить именно утверждённое изделие и не подменить его вариантом с похожим торговым описанием.
