Исполнения VA405, VA406, T41A и VS: сравнение подшипников для вибрационных машин
Специальные исполнения для вибрационных машин обозначаются по правилам конкретного производителя. Суффиксы SKF VA405 и VA406, FAG T41A и NSK VS нельзя читать как одну универсальную таблицу эквивалентов. Они описывают требования и конструктивные решения, которые необходимо сравнивать для выбранного типоразмера и положения опоры. Габариты показывают возможность размещения, но не подтверждают соответствие внутренней конструкции, допусков и рабочих условий. Разберём, как отделить известные особенности маркировки от требований конкретного грохота. Это помогает снабжению подготовить сопоставимые предложения, а технической службе — документировать решение о замене. Любая краткая таблица ниже служит началом проверки, а не разрешением смешивать исполнения.
Что означает суффикс VA405 у подшипников SKF для вибрационных применений?
VA405 в каталоге SKF обозначает исполнение для вибрационных применений; в рассматриваемой группе предусмотрены поверхностно упрочнённые штампованные стальные сепараторы. Этот суффикс нужно читать вместе с базовой серией и другими элементами полного обозначения, поскольку конструктивное исполнение зависит от изделия.
Для заказа перепишите маркировку целиком и найдите строку выбранного типоразмера в применимом каталоге. Проверьте отверстие, зазор, смазочные особенности и условия ускорений, а не только наличие букв VA405. Полезно привязать деталь к позиции вибровозбудителя и схеме опор. Тогда исходные требования сохраняются при сравнении брендов. Одного коммерческого названия «вибростойкий» недостаточно: оно не даёт сведений о допусках, сепараторе и конкретном варианте изготовления, которые понадобятся при техническом сопоставлении.
Чем исполнение SKF VA406 отличается от VA405 и почему важно положение опоры?
VA406 дополнительно к особенностям VA405 имеет покрытие PTFE цилиндрического отверстия внутреннего кольца. Каталог связывает его с уменьшением фреттинга в предусмотренной свободной опоре, где тепловое удлинение вала обеспечивается перемещением в соответствующем сопряжении. Следовательно, покрытие выполняет определённую функцию, а не просто повышает общий «класс качества» изделия.
На разрезе узла установите, где разрешено осевое перемещение и какое кольцо воспринимает вращающуюся нагрузку. Нельзя переносить это решение на опору с иной фиксацией без проверки посадок. Сравнение должно включать поверхность отверстия, способ компенсации удлинения и требования изготовителя машины. При закупке отдельно фиксируют необходимость покрытия. Его отсутствие либо добавление оценивают для всего сопряжения, сохраняя предусмотренную силовую и монтажную схему.
Какие характеристики нужно проверить у FAG T41A и NSK VS при сравнении с SKF?
FAG T41A описывает специальную спецификацию вибрационного применения, включая требования к допускам и внутреннему зазору. В каталоге NSK VS относится к вибрационным исполнениям; для показанных сферических роликовых серий встречаются варианты VS3 и VS4. Полная запись важнее одного общего индекса.
При сравнении проверьте диапазоны допусков, зазор, конструкцию и центрирование сепаратора, смазочные каналы, отверстие и допустимый режим. Для каждого бренда используйте его собственный документ и строку нужного размера. Не переносите свойства одной серии на все изделия с похожим окончанием маркировки. Таблица должна показывать подтверждённые характеристики и источники, а неизвестные поля оставлять открытыми. Даже совпадение нескольких параметров не исключает различий в опорной функции и требованиях монтажа, которые определяются конструкцией вибровозбудителя.
Почему специальное вибрационное исполнение нельзя заменить обычным C4 только по размеру?
C4 обозначает группу радиального внутреннего зазора для соответствующего типа и размера. Оно не описывает само по себе сепаратор, особые допуски, поверхность отверстия или допустимые ускорения. Поэтому обычный подшипник с C4 и специальное вибрационное исполнение могут иметь одинаковые габариты, но различаться по другим существенным требованиям.
Сначала перечислите функции исходного изделия, затем проверьте, какие из них подтверждены для кандидата. При этом рабочий зазор зависит от посадок и температур: увеличенный начальный зазор не устраняет неправильный натяг или блокированное осевое перемещение. Практический пример: сохранение C4 при смене конструкции сепаратора оставляет один параметр, но меняет другие условия работы. Такое предложение требует технического рассмотрения и не считается подтверждённым аналогом только по размерам.
Как оформить согласование аналога вибрационного подшипника другого бренда?

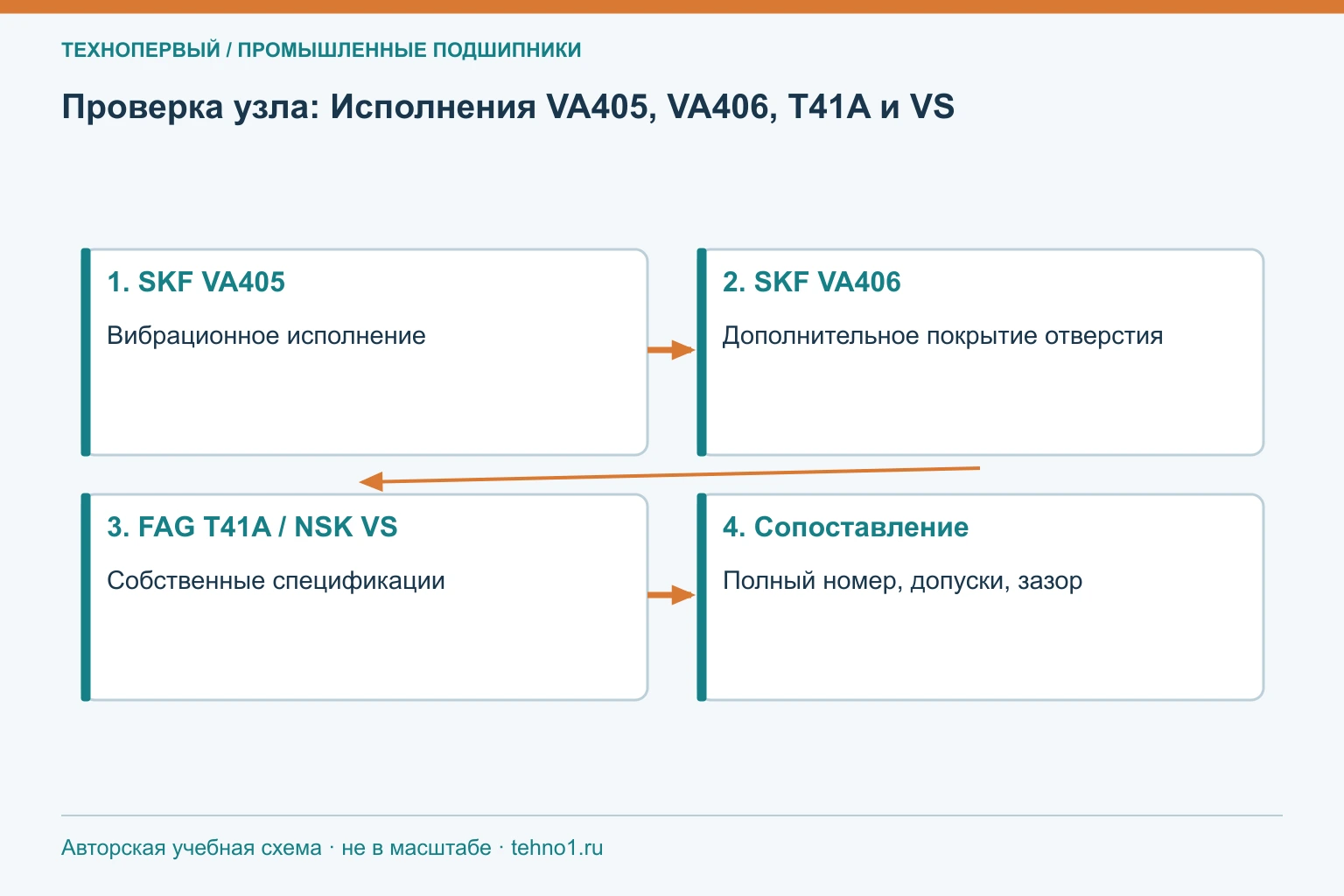

Составьте сравнительную ведомость с полными обозначениями и брендами обоих изделий. Укажите модель машины, позицию опоры, нагрузку, ускорения, обороты, смазку и схему осевой фиксации. Для каждой характеристики добавьте источник: каталог, чертёж или документ согласования.
Отдельно отметьте различия и их влияние на узел. Проверку выполняет техническая сторона ремонта либо проектирования; итог должен описывать применимость именно к этой опоре. Если параметр неизвестен, его нельзя считать совпадающим по умолчанию. После согласования предложение цены связывают с конкретной записью ведомости, включая комплектность и специальные требования. Сохранённый документ полезен при приёмке и повторной закупке: он не позволяет торговому сокращению обозначения постепенно заменить первоначальное техническое задание на подшипник.
Что проверить на практике

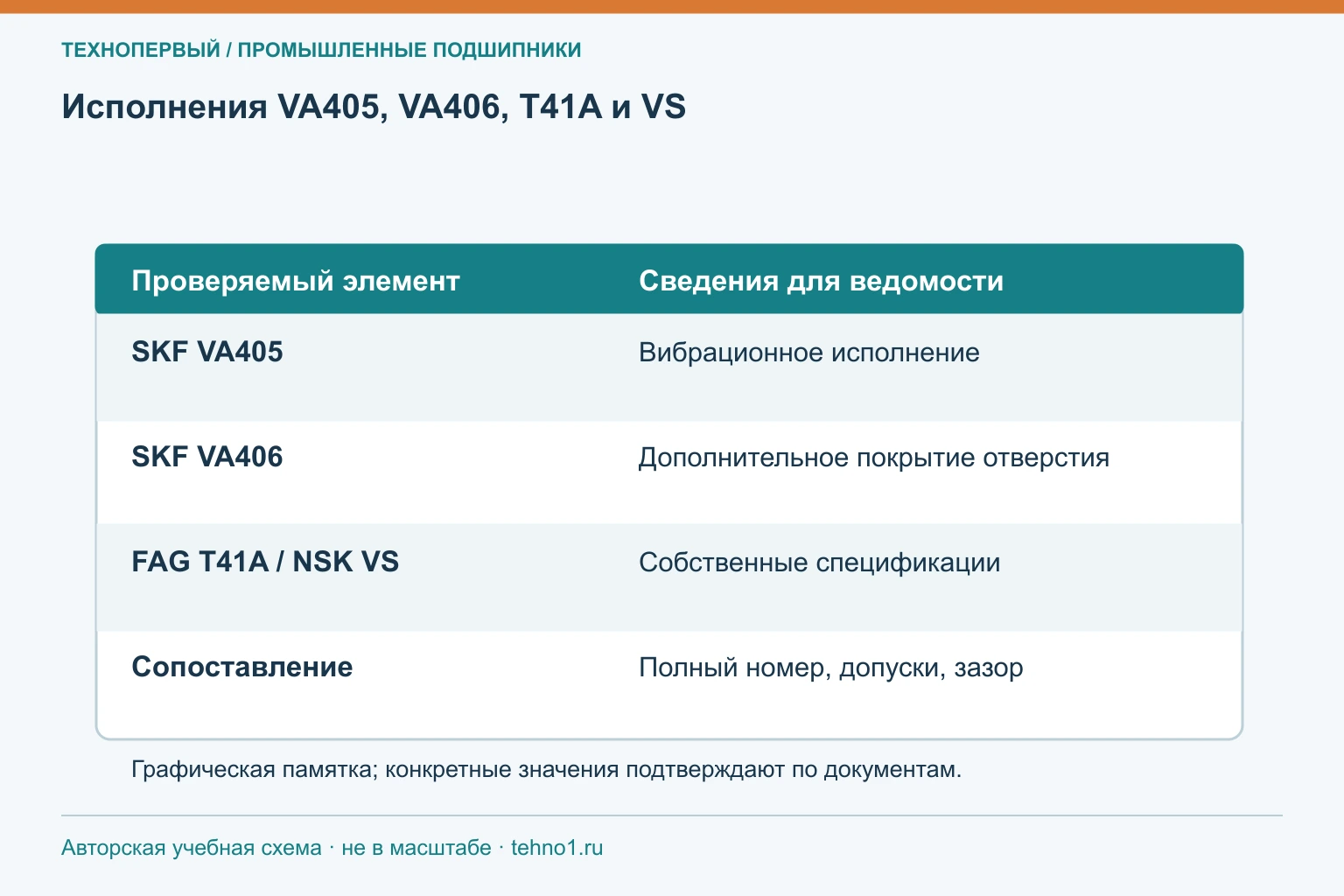

| Обозначение | Что известно из каталога | Что ещё проверить |
|---|---|---|
| SKF VA405 | Вибрационное исполнение | Полную серию, зазор, режим |
| SKF VA406 | Дополнительное PTFE-покрытие отверстия | Функцию свободной опоры и посадку |
| FAG T41A | Специальную спецификацию | Допуски и исполнение типоразмера |
| NSK VS | Вибрационное исполнение | Серию, вариант VS3/VS4, конструкцию |
| Обычное C4 | Группу радиального зазора | Все остальные специальные требования |
Подготовка к подбору
Запрашивайте полные каталожные обозначения и письменное техническое сопоставление для выбранной опоры. Таблица общих суффиксов помогает сформулировать вопросы, но не определяет взаимозаменяемость. Цена сравнивается после проверки исполнения и бренда. В документах поставки сохраните согласованную маркировку без сокращений: так приёмка сможет отличить специальную версию от изделия того же размера с одним лишь увеличенным зазором.
