Вибростойкие подшипники: что стоит за термином и как выбирать исполнение
Слово «вибростойкий» удобно в разговоре, но слишком широко для технического заказа. Одни специалисты имеют в виду подшипник вибровозбудителя грохота, другие — изделие с низкой собственной вибрацией для электродвигателя. Эти задачи различаются физически. В первом случае подшипник должен работать при внешних ускорениях и переменных силах, во втором оценивают качество вращения и возникающий сигнал. Подмена понятий может привести к покупке точного и тихого изделия, не рассчитанного на конкретную вибрационную машину. Чтобы избежать ошибки, нужно описать источник колебаний, движение корпуса, нагрузку и специальное исполнение. Ниже приведён порядок такой проверки для промышленного оборудования.
Что обычно подразумевают под вибростойким подшипником для промышленного оборудования?
Обычно этим словом называют исполнение, рассчитанное на специфические условия вибрационных машин: ускорения деталей, переменные реакции, динамический прогиб вала и требования к работе сепаратора. Однако самостоятельного универсального признака «вибростойкость», одинакового для всех производителей и применений, в закупочной строке недостаточно. Нужно раскрыть конкретную конструкцию и допустимый режим.
Вибровозбудитель грохота, вибрационный питатель и обычный привод рядом с ударной машиной получают разные воздействия. В одном случае движение создаёт сам вал с дисбалансом, в другом колебания передаются через основание. Поэтому сначала определяют, что именно ускоряется и какие силы воспринимает опора. После этого сравнивают подшипники по документации изготовителя и условиям узла. Специальное обозначение должно быть записано полностью вместе с брендом.
Чем подшипник вибрационной машины отличается от обычного малошумного подшипника?
Малошумность относится к характеристикам сигнала, возникающего при вращении подшипника в заданных условиях измерения. На него влияют точность поверхностей, загрязнение и особенности контакта. Пригодность для вибрационной машины определяется другим набором условий: внешним ускорением, силами инерции, режимом нагружения, поведением сепаратора и посадок.
Эти свойства могут сочетаться, но одно не следует из другого. Например, подшипник двигателя на неподвижном основании способен давать низкий уровень шума, хотя его сепаратор не проверен для ускорений корпуса грохота. В заявке полезно разделить требования к акустике и к внешним воздействиям. Если задача связана с жалобой на шум, сначала уточняют источник сигнала; если с работой вибровозбудителя — описывают конструкцию машины и её рабочие колебания.
Почему низкая собственная вибрация подшипника не означает пригодность для грохота?
Собственную вибрацию измеряют при определённой скорости, нагрузке, установке и частотном диапазоне. Полученный результат характеризует поведение изделия в этих условиях. Он не показывает автоматически, выдержит ли сепаратор внешние ускорения или сохранится ли нужный зазор после монтажа в корпус грохота.

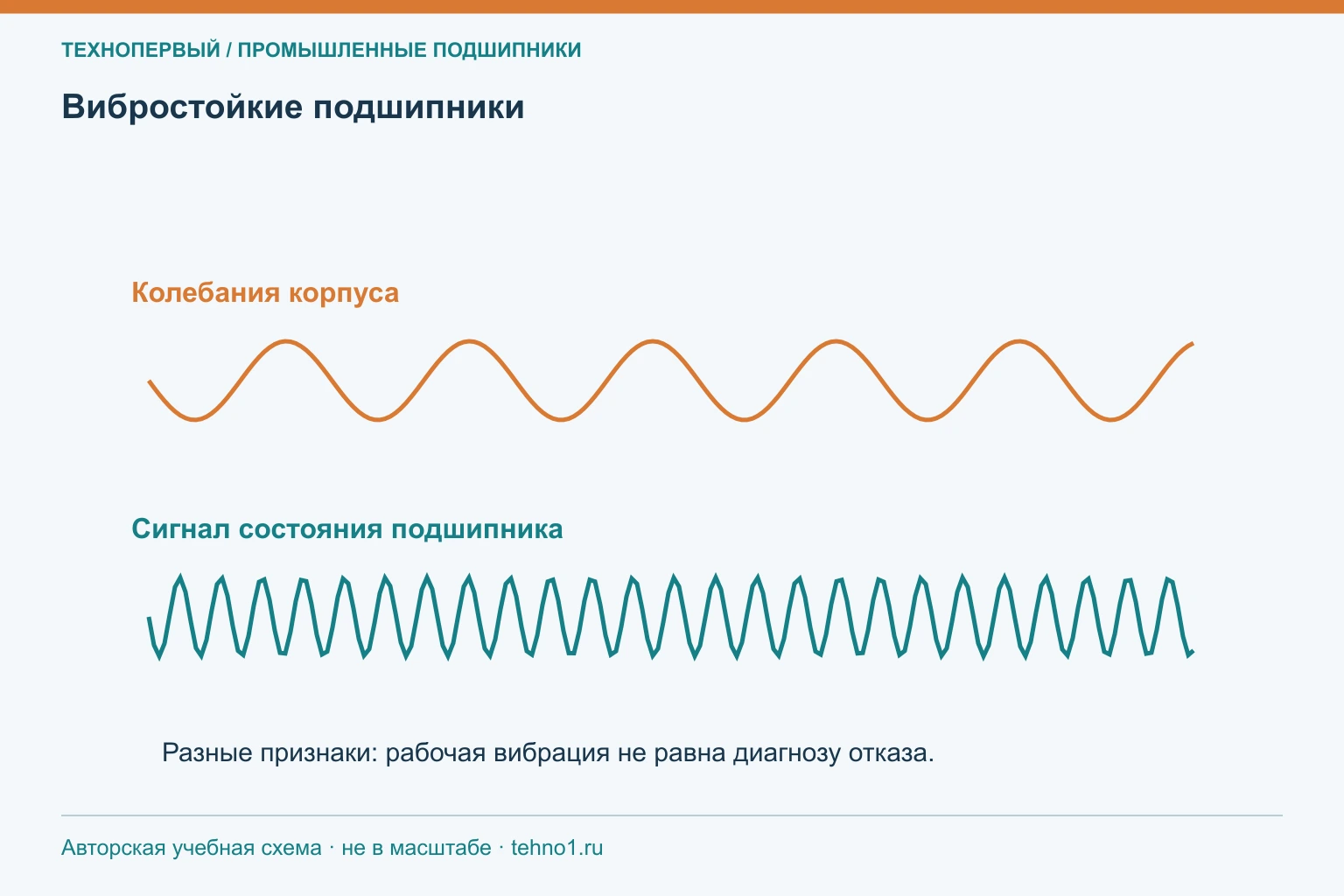

Различие удобно представить на двух испытаниях: в одном вращают подшипник и измеряют создаваемый им сигнал, в другом весь узел дополнительно ускоряется вместе с машиной. Во втором возникают силы инерции, которых не было в первом. Поэтому низкий шум не заменяет проверку специальной конструкции, допустимого ускорения и схемы опор. При закупке протокол вибрационного контроля имеет смысл только вместе с описанием того, какое свойство проверяли и каким методом.
Какие параметры внешних ускорений нужны для проверки подшипника вибрационной машины?
Сообщают направление колебаний, частоту, амплитуду и форму движения корпуса: круговую, линейную или другую. Уточняют, дана ли амплитуда от среднего положения или полный размах, поскольку смешение этих величин меняет оценку ускорения. Для гармонического движения ускорение растёт пропорционально амплитуде и квадрату частоты; небольшое повышение скорости может заметно изменить режим.
Отдельно нужны частота вращения вала, параметры дисбалансов и возможные осевые ускорения. Если есть измерения, передают расположение датчика, направление, единицы и режим загрузки. Пуск и остановка могут проходить через иные динамические состояния, чем установившаяся работа. Эти данные позволяют проверить не только грузоподъёмность, но и ограничения конструкции сепаратора, смазывания и перемещений колец в конкретной опоре.
Какие данные нужно включить в заявку вместо одной фразы «нужен вибростойкий подшипник»?
Указывают изготовителя и модель машины, заводской номер, позицию опоры и полное обозначение установленного подшипника с брендом. Прикладывают разрез узла, сведения о фиксирующей и свободной опорах, посадках, смазке и температуре. Затем описывают рабочие колебания и режим нагрузки: частоту, амплитуду, направление, пуски и загрузку.
Если запрос возник после отказа, добавляют фотографии повреждений и журнал изменений режима. Важно различить цель: восстановить исходное исполнение, согласовать другую марку или изменить конструкцию. Для первых двух задач полезна сравнительная таблица характеристик; для третьей может потребоваться перерасчёт узла. Чем точнее сформулирована задача, тем меньше вероятность получить формальный размерный аналог, который не сохраняет поведение подшипника в условиях реальной вибрационной машины.
Что проверить на практике
| Формулировка | Что она описывает | Что ещё требуется |
|---|---|---|
| Низкая собственная вибрация | Сигнал вращающегося изделия | Метод и условия измерения |
| Работа в вибровозбудителе | Внешнее ускорение и переменные силы | Схема, частота, амплитуда, нагрузки |
| Специальное исполнение | Конструкция конкретного производителя | Полное обозначение и технические данные |
| Подбор замены | Сохранение функции опоры | Посадки, зазор, смазка, осевое перемещение |

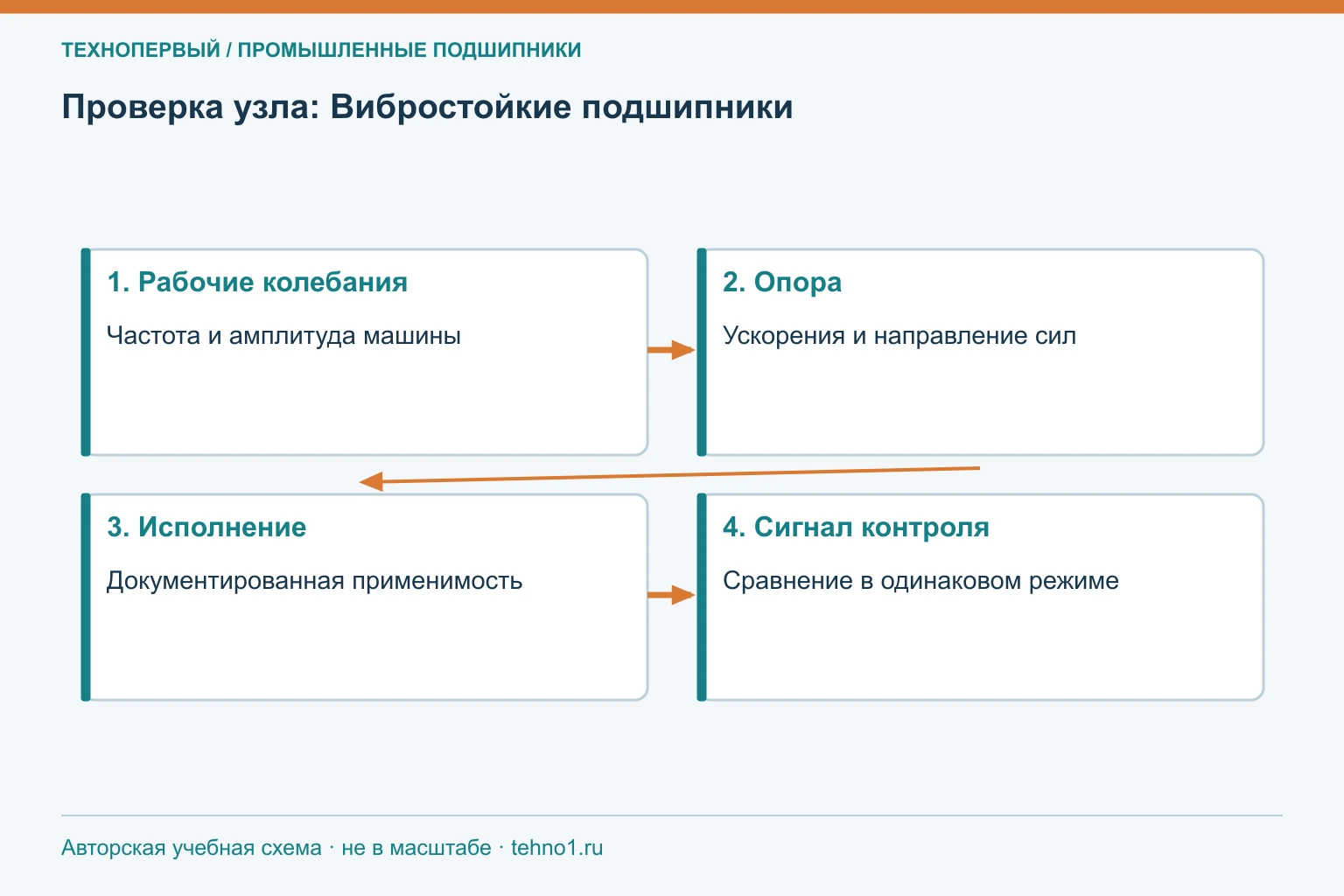

Подготовка к подбору
Вместо одного слова «вибростойкий» опишите машину, движение корпуса и функцию подшипника. Низкую собственную вибрацию и способность работать при внешних ускорениях проверяют отдельно. Для запроса в ТЕХНО1 подготовьте полное обозначение с брендом, чертёж узла и параметры колебаний. Если известен только базовый номер, обозначьте это прямо: специальное исполнение и требуемую группу зазора следует восстановить по документации и условиям работы до подтверждения закупки.
