Подшипники оборудования ГОК: карта узлов от подачи руды до обогащения
На обогатительной фабрике одинаковый диаметр вала встречается у машин с совершенно разными режимами. Опора конвейерного барабана передаёт натяжение ленты, вибровозбудитель создаёт колебания, а привод мельницы воспринимает силы зубчатого зацепления. Поэтому общий список «подшипники для ГОК» полезен лишь как начало работы. Для закупки нужна карта конкретных опор с их функциями, исполнениями и условиями обслуживания. Такая карта связывает складской номер с реальным местом установки и помогает определить, где достаточно плановой замены, а где требуется резерв на случай остановки технологической линии. Рассмотрим, какие сведения собирать инженерной службе и снабжению, чтобы заявка описывала рабочий узел.
В каких узлах обогатительной фабрики обычно применяют подшипники качения?
Подшипники качения встречаются в приводах питателей, дробилок, грохотов, конвейерных барабанов, насосов и вспомогательных механизмов. Внутри каждого агрегата нужно разделять опоры рабочего органа, электродвигателя и редуктора: они могут получать разную смазку и иметь разные требования к зазору. Например, остановка одного привода не означает, что все установленные в нём подшипники принадлежат одной серии.
Отдельно проверяют мельницы и тяжёлые низкооборотные механизмы. Их основные опоры могут быть гидродинамическими или гидростатическими подшипниками скольжения. В такой позиции закупают вкладыши, сегменты и детали системы подачи масла, а не стандартный подшипник качения. Начинать инвентаризацию удобно со сборочных чертежей: каждой опоре присваивают позицию и привязывают её к функциональной схеме предприятия.
Как разделить требования к подшипникам дробления, грохочения и транспортирования руды?
У дробления обычно существенны переменные нагрузки, удары и деформации опор; у грохочения дополнительно возникают ускорения корпуса и особые условия работы сепаратора. У транспортирования важны натяжение тягового органа, расположение барабана, перекосы и длительность непрерывной работы. Эти признаки задают разные проверки даже при одинаковом базовом номере подшипника.
В ведомости полезно выделить три независимые графы: характер нагрузки, движение корпуса и загрязнение. Например, пыльный конвейер с неподвижными корпусами нельзя автоматически приравнивать к пыльному виброгрохоту. У первого решающим слабым местом может оказаться уплотнение, у второго — ещё и допустимость внешних ускорений. Расчёт опоры включает радиальные и осевые силы, частоту вращения, ресурс и условия смазывания; одного названия процесса недостаточно.
Какие сведения о пыли, воде и ударных нагрузках нужны для подбора подшипника оборудования ГОК?
Описание «тяжёлые условия» заменяют наблюдаемыми параметрами. Для пыли указывают источник, абразивность, характер накопления и наличие местной аспирации. Для воды — постоянное орошение, брызги, промывку струёй, конденсацию и вероятность попадания пульпы. Для нагрузки отмечают пуски под завалом, заклинивания, изменения подачи и предшествующие аварийные остановки.
Полезны фотографии корпуса после обычной смены, а не только после уборки: они показывают реальные пути загрязнения. К ним добавляют журнал температуры, расход смазки и описание её выхода из уплотнений. Если машина работает сезонно, отдельно фиксируют условия простоя. Подшипник может повреждаться влагой в остановленном агрегате, хотя во время вращения его температура и вибрация кажутся нормальными; это меняет меры защиты и состав ремонтного комплекта.
Почему модель агрегата и положение подшипника важнее общей формулировки «для горного оборудования»?
Модель и заводской номер определяют конструктивное семейство, но положение подшипника уточняет его задачу. В одной машине могут одновременно стоять фиксирующая и свободная опоры, подшипники с различным отверстием, специальные исполнения и разные уплотнения. Поставка по названию агрегата без позиции оставляет эти различия неразрешёнными.
Практический идентификатор выглядит как цепочка: участок — агрегат — заводской номер — сборочный узел — позиция на чертеже. Рядом записывают полное обозначение и производителя снятой детали. Если паспорт расходится с маркировкой, обе версии сохраняют до выяснения истории модернизации. Нельзя молча считать установленный подшипник правильным образцом: он мог попасть в машину при предыдущем срочном ремонте. Такой подход сокращает риск повторить неподтверждённую замену и позволяет связать заявку с измеренными посадочными местами.
Как составить перечень критичных подшипников обогатительной фабрики для резервного запаса?
Критичность определяется последствиями отказа, сроком получения исправной детали и возможностью обойти остановленный агрегат. Дорогой подшипник резервной машины иногда менее критичен, чем недорогая специальная опора единственного грохота. Поэтому запас формируют по технологическим ограничениям, а не только по цене или годовому расходу.
Для каждой позиции записывают установленное количество, подтверждённые места применения, срок поставки и длительность замены. Отдельно учитывают втулки, гайки, стопорение, уплотнения и расходные материалы, без которых складской подшипник нельзя установить. Рекомендуемый объём резерва обосновывают историей отказов и ремонтным графиком. После изменения машины карточку пересматривают: оставшийся на складе старый вариант не должен продолжать числиться как пригодный аварийный резерв для обновлённой опоры.
Что проверить на практике

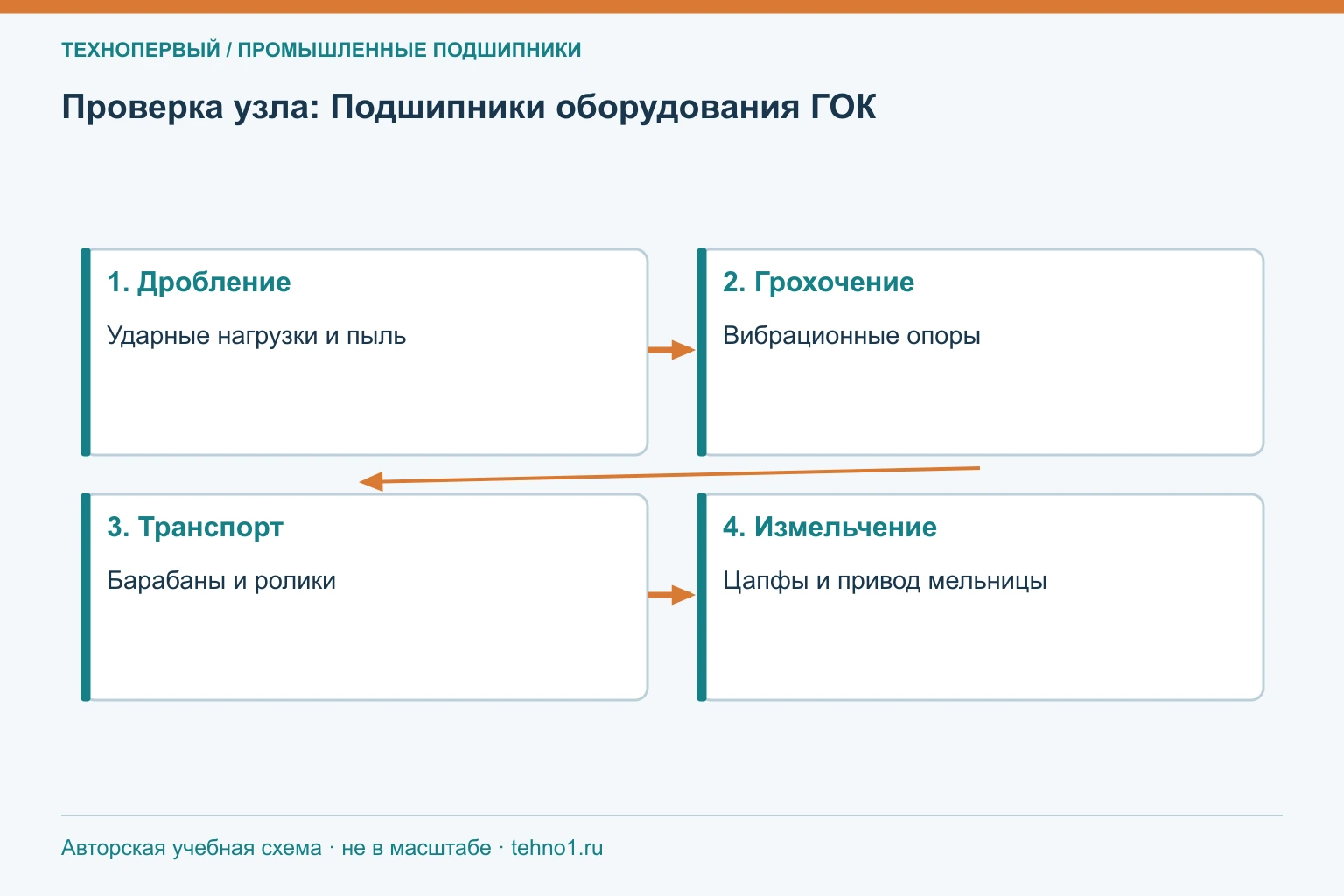

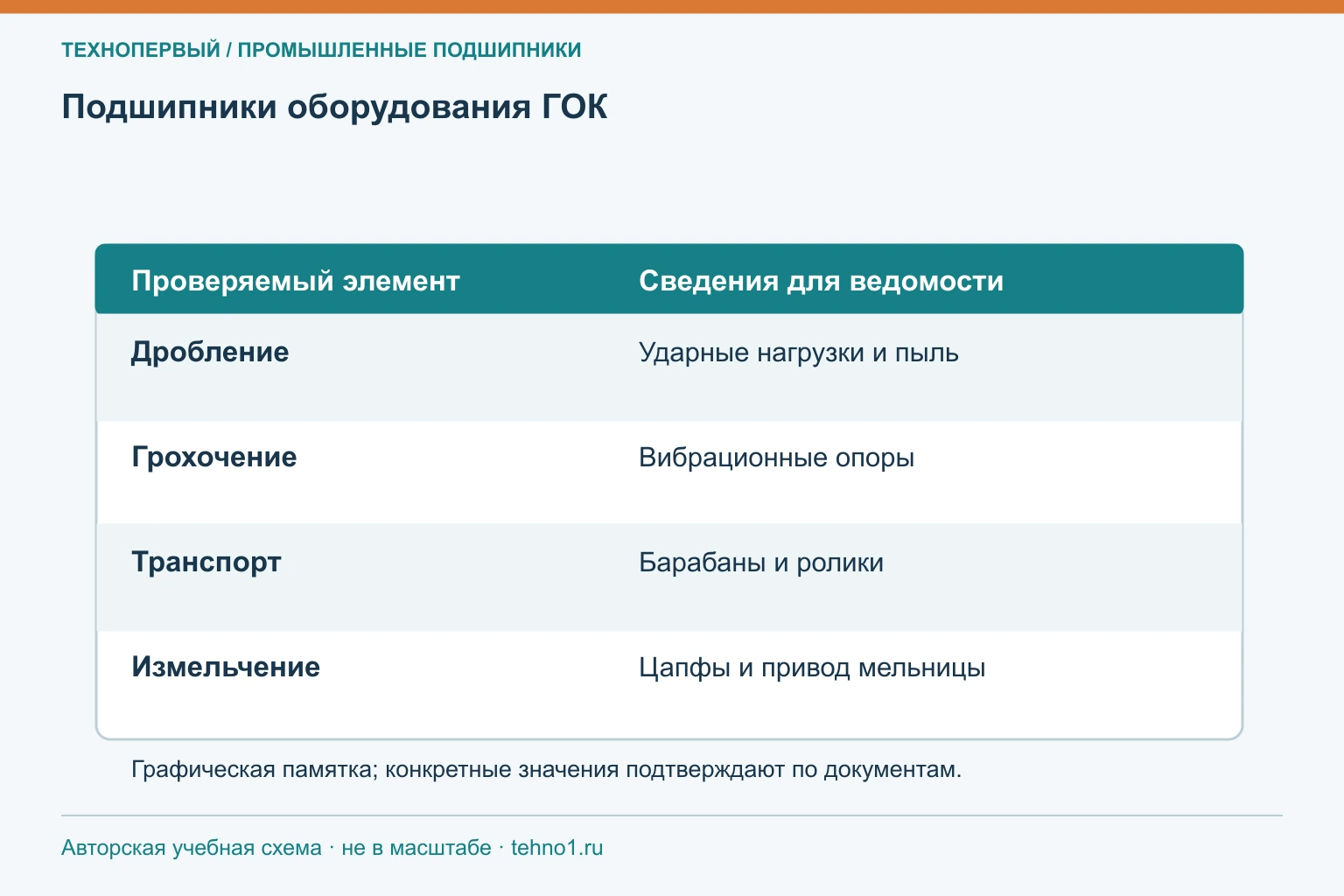

| Участок | Что отличает опору | Что включить в карточку |
|---|---|---|
| Дробление | Удары и переменная загрузка | Положение вала, история перегрузок, посадки |
| Грохочение | Ускоряется корпус и меняется направление силы | Схема возбудителя, частота, специальное исполнение |
| Транспортирование | Силы натяжения и воздействие среды | Барабан, натяжение, уплотнения, свободная опора |
| Измельчение | Разные опоры барабана и привода | Тип трения, позиция, система подачи масла |
Подготовка к подбору
Рабочая карта подшипников ГОК должна связывать каждую закупочную строку с конкретной опорой и её режимом. Сначала определяют конструкцию и функцию, затем проверяют нагрузку, среду и обслуживание, после этого формируют запас. Для запроса в ТЕХНО1 подготовьте полное обозначение с брендом, модель агрегата и позицию на чертеже. Если маркировка неполная, приложите фотографии и размеры; это позволит отделить подтверждённую поставку от подбора, требующего инженерной проверки.
